MasterAlign圖像系統系統調試功能說明（區塊A）說明

以下是關于MasterAlign圖像系統系統調試功能說明（區塊A）的詳細操作以及功能說明，用以幫助您輕松進行上手軟件。

步驟一：登錄系統

1. 首先，雙擊打開雙翌LOGO圖標，進入系統界面。

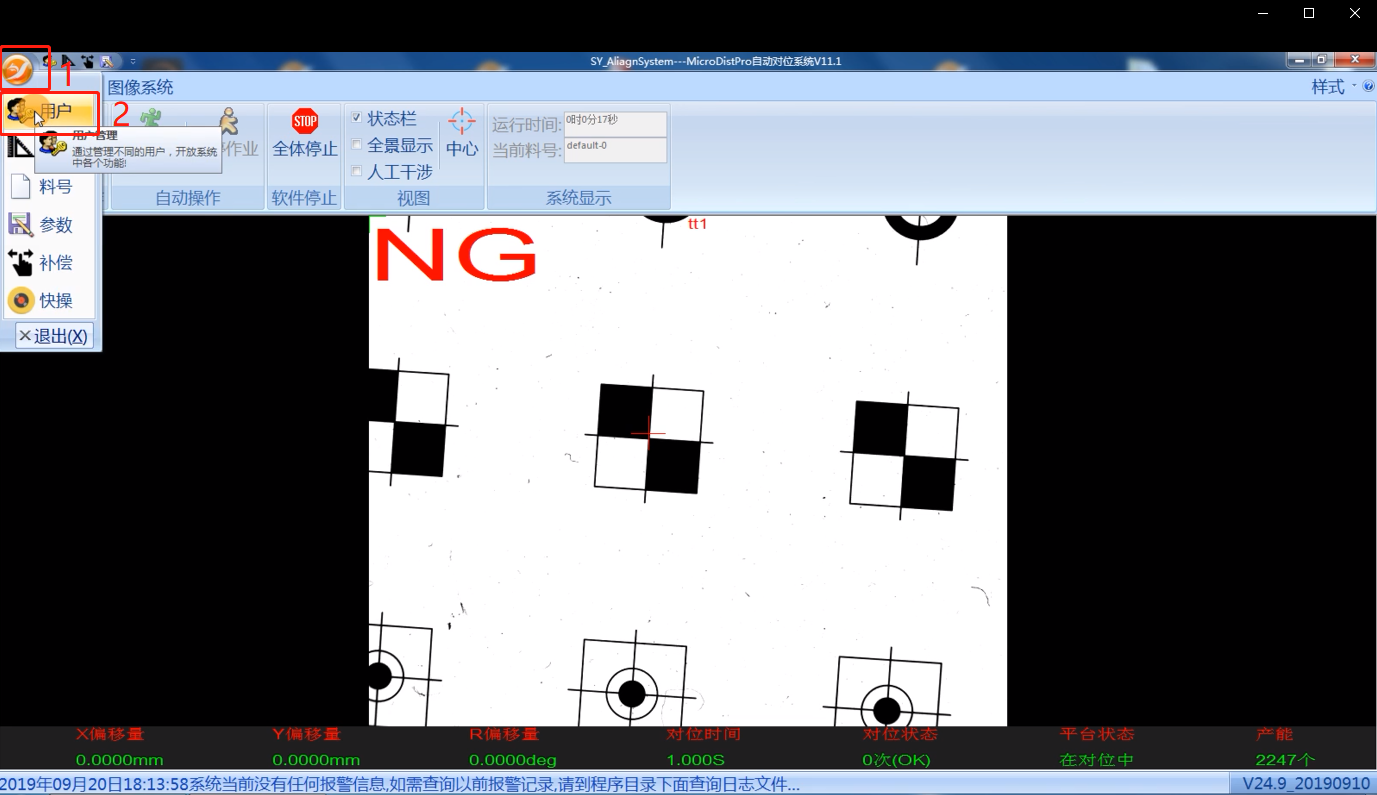

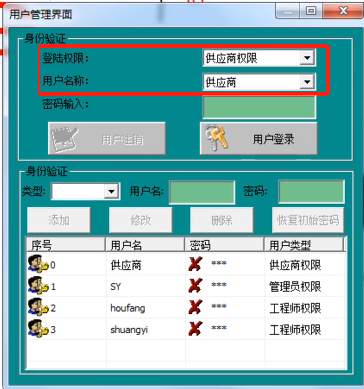

2. 在系統界面中，點擊“用戶”選項，接著選擇“供應商權限”。

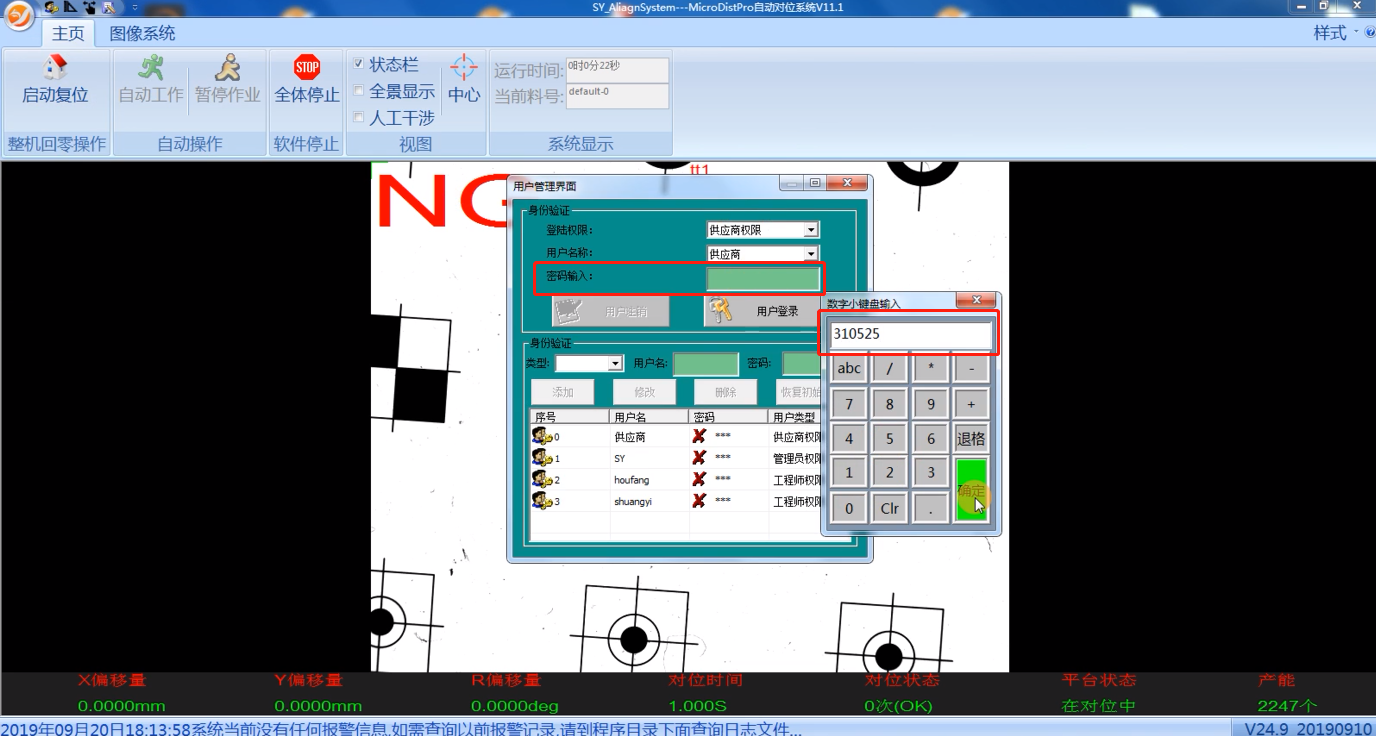

3. 在密碼輸入框中，輸入310525，然后點擊“確定”。

步驟二：用戶登錄

1. 在確認密碼后，點擊“用戶登錄”。

2. 點擊“確定”按鈕，完成用戶登錄。

3. 關閉登錄窗口。

步驟三：切換欄目

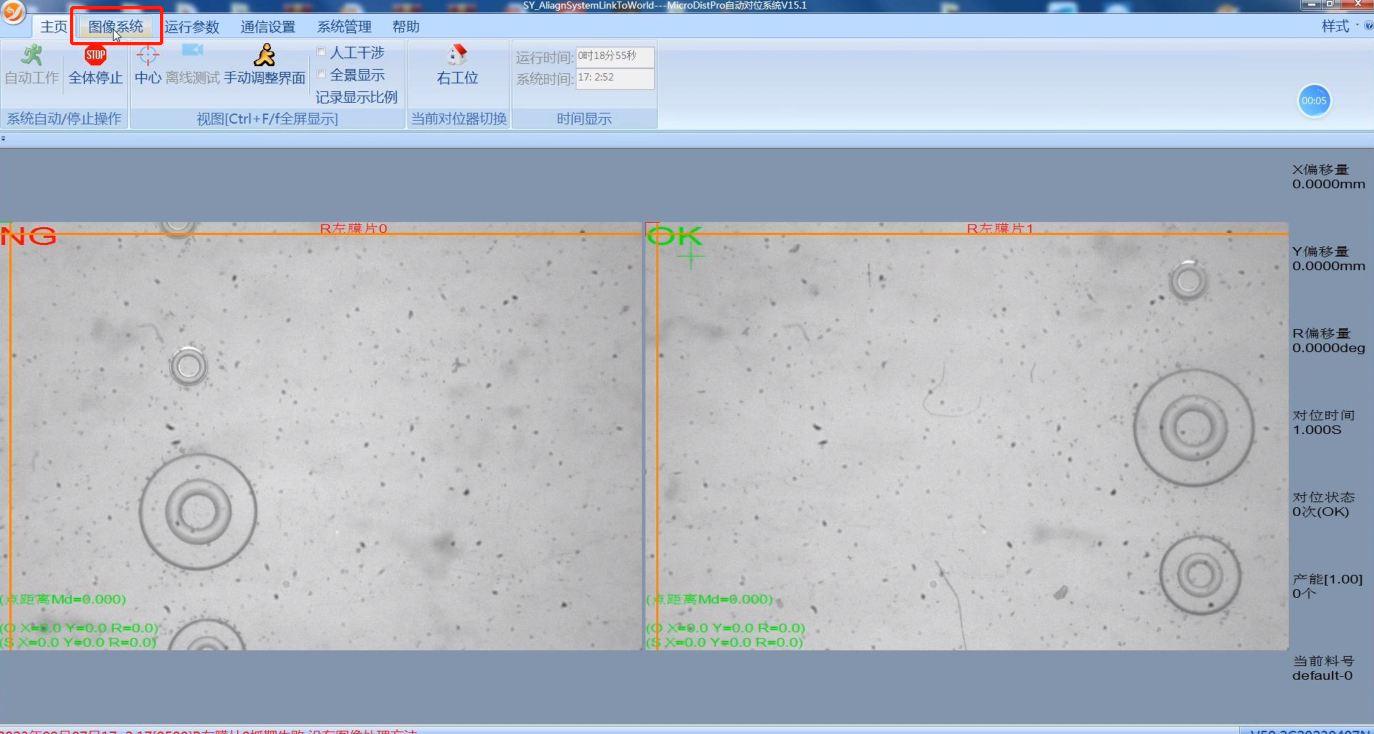

1.最上邊欄目，找到并點擊切換至圖像系統欄目。

2.找到系統調試欄目，點擊進入

系統調試界面被劃分為四個主要區域：A、B、C、D。在這里，我們將詳細介紹區域 A 的功能和用途。

區域 A：切換對位器和學習界面

區域A提供了對位器切換的功能，使您可以輕松切換主模板和候補模板的學習、標定和映射界面。下面是區域 A 的主要功能：

1. 用戶單擊此標簽或者對位器的名稱，可以切換當前主對位器；

2. 用戶點擊此標簽或者圖像通道的名稱，系統切換主模板學習界面，學習界面即區域 D；

3. 系統切換到候補模板學習界面，學習界面即區域D；

4. 系統查詢當前對位器的標定結果以及手動標定數據；

5. 系統查詢轉換測試結果以及啟動自動、手動映射和轉換測試；這對于確保圖像匹配和準確度非常關鍵。

系統中的圖像相關的操作建議；

1.用實際生產的物料，確認產品的上料位置，一般情況上料偏差越小，對位次數越少，單次對位精度更高；

2.調整相機XY位置以及相機聚焦，盡量使用Mark點和相機的中心重合；

3.逐次學習模板，目前系統自帶十幾種組合方法，可以根據自己的需求選擇合適的方式；

4.對于自己對自己的應用，用戶還需要在圖像學習界面中更新原始點，作為后續生產對位的基準位置。

系統中的標定原理介紹；

對位系統采用五點標定法，通過標定建立各個相機和；

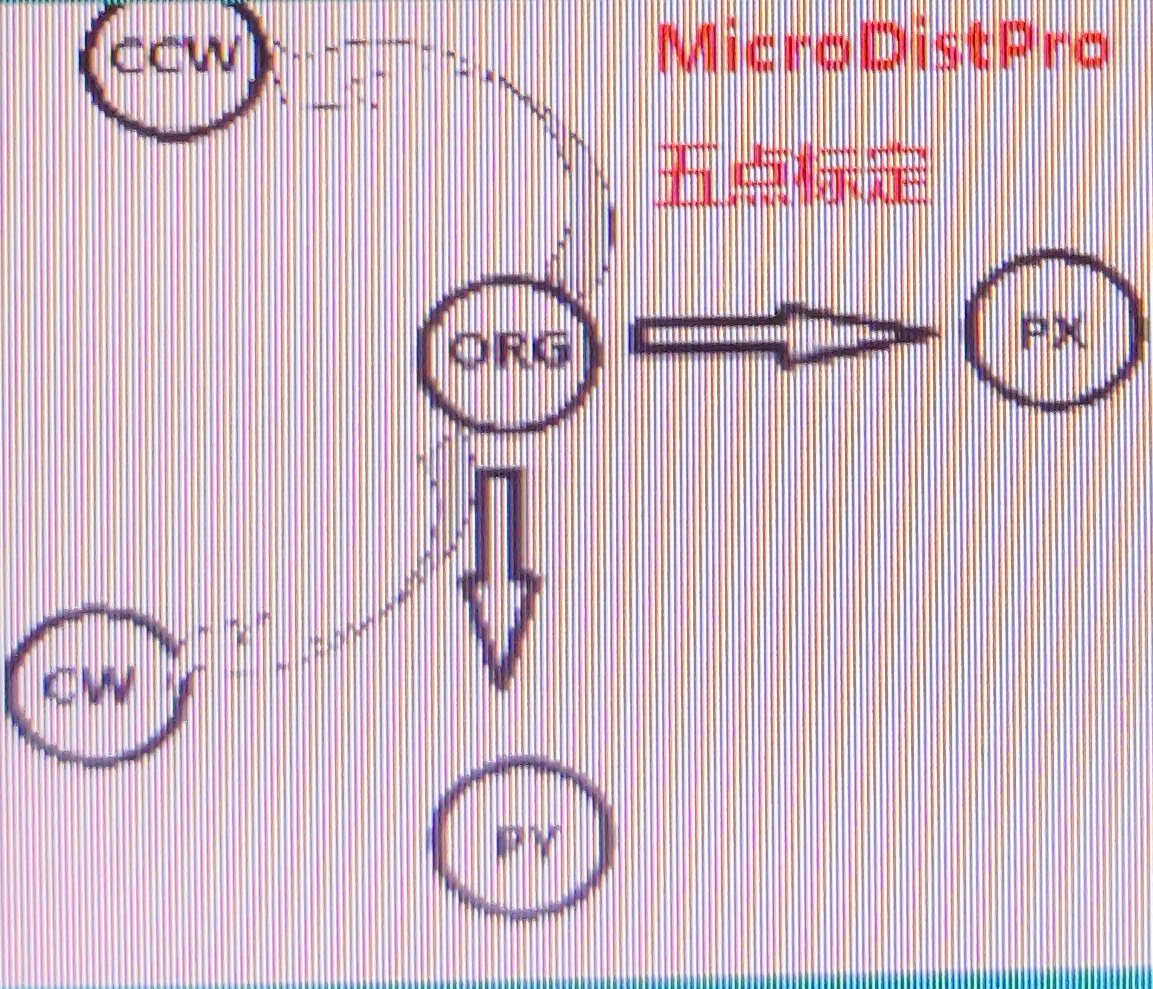

所謂的五點即原點，X正向點，Y正向點，R正向點，R負向點詳細圖如下圖；

標定后的XY方向的像素分辨率差1um以內

系統中建立相機映射關系原理說明；

1.系統映射適用于非自己對自己的項目，系統的基準位置由另外一個產品提供；

2.相機映射的過程就是建立目標相機和對象相機之間的關系，第一次映射和第二次映射的位置偏差盡量大一點；

3.機臺在交接轉換的過程中，需要保證最后的測試結果在1Pix以內。

通過區域 A，您可以輕松地管理對位器、學習模板、查詢標定結果和了解標定原理，從而更好地進行系統調試和配置。接下來，我們將詳細介紹其他區域的功能。
