雙翌MasterAlign圖像系統欄目離線導圖

MasterAlign軟件的離線導圖功能是一個強大的工具，它可以幫助您導入、處理和管理圖像數據。該功能界面主要分為四個區域，每個區域都有特定的功能，下面我們將詳細介紹它們：用以幫助您輕松進行上手軟件。

步驟一：登錄系統

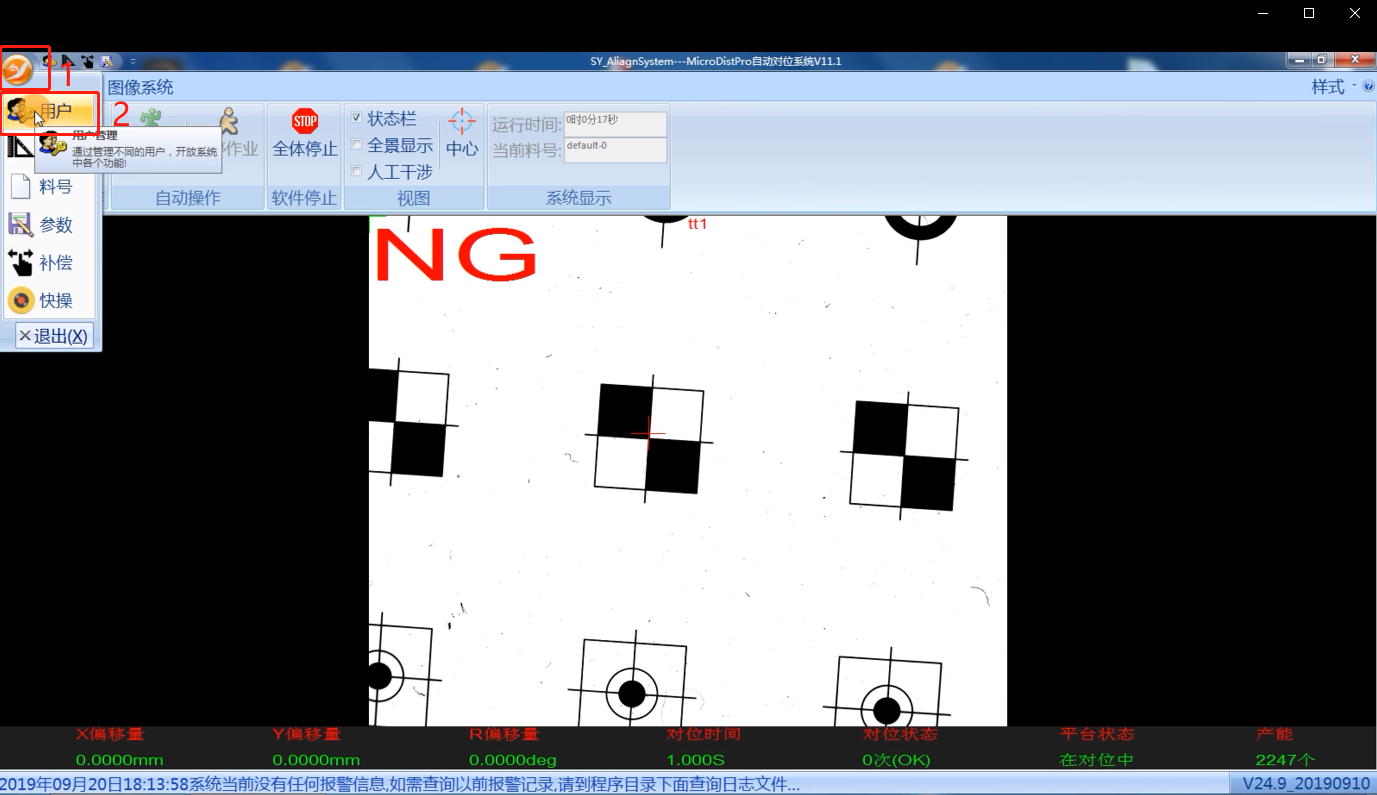

1. 首先，雙擊打開雙翌LOGO圖標，進入系統界面。

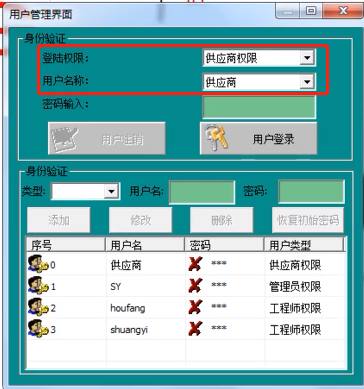

2. 在系統界面中，點擊“用戶”選項，接著選擇“供應商權限”。

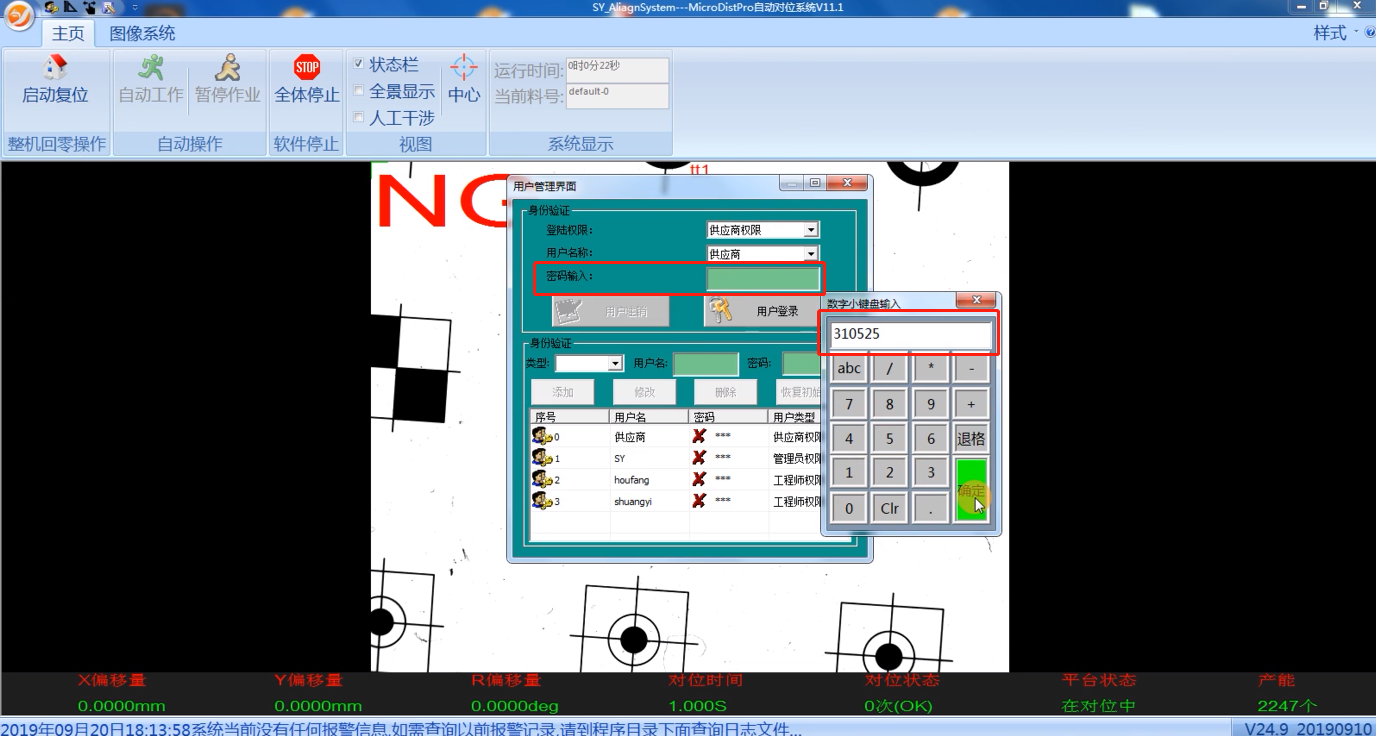

3. 在密碼輸入框中，輸入310525，然后點擊“確定”。

步驟二：用戶登錄

1. 在確認密碼后，點擊“用戶登錄”。

2. 點擊“確定”按鈕，完成用戶登錄。

3. 關閉登錄窗口。

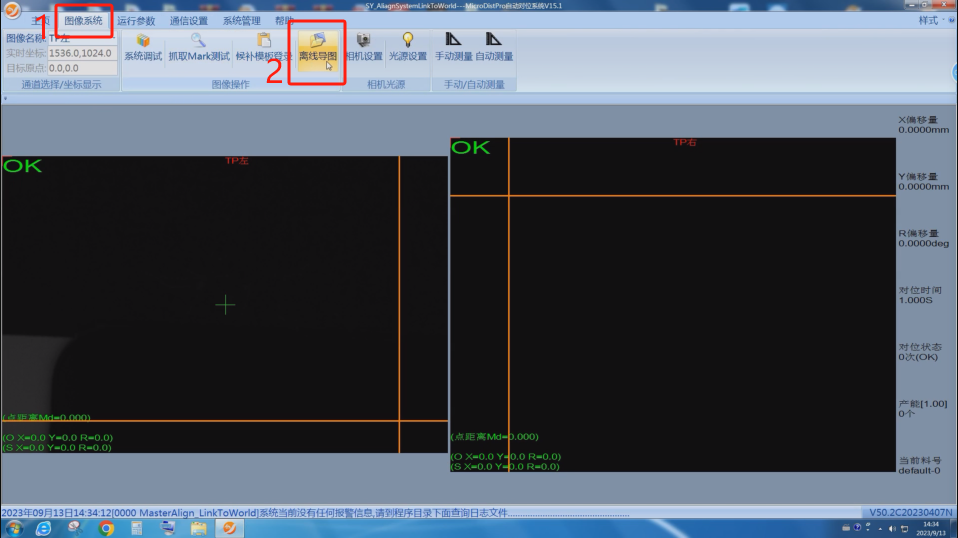

步驟三：切換欄目

1. 最上邊欄目，找到并點擊切換至圖像系統欄目。

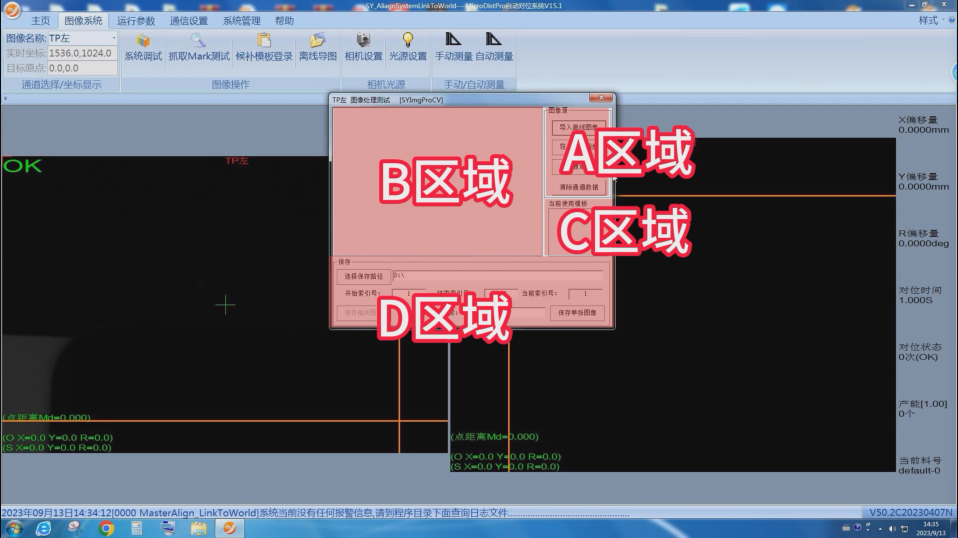

2. 在圖像操作欄目，找到最右端的離線導圖選項，點擊打開。

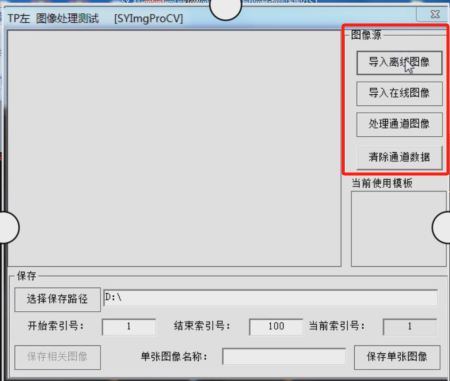

區域 A：圖像源操作

在這個區域，您可以進行以下操作：

- 導入離線/在線圖像：選擇您需要處理的圖像，可以是離線文件或在線數據。

- 圖像處理：對導入的圖像進行必要的處理，以準備進行后續操作。

- 清除當前通道數據：如果在圖像學習界面中出現異常，您可以在此清除當前通道的數據，然后重新導入料號文件來解決問題。

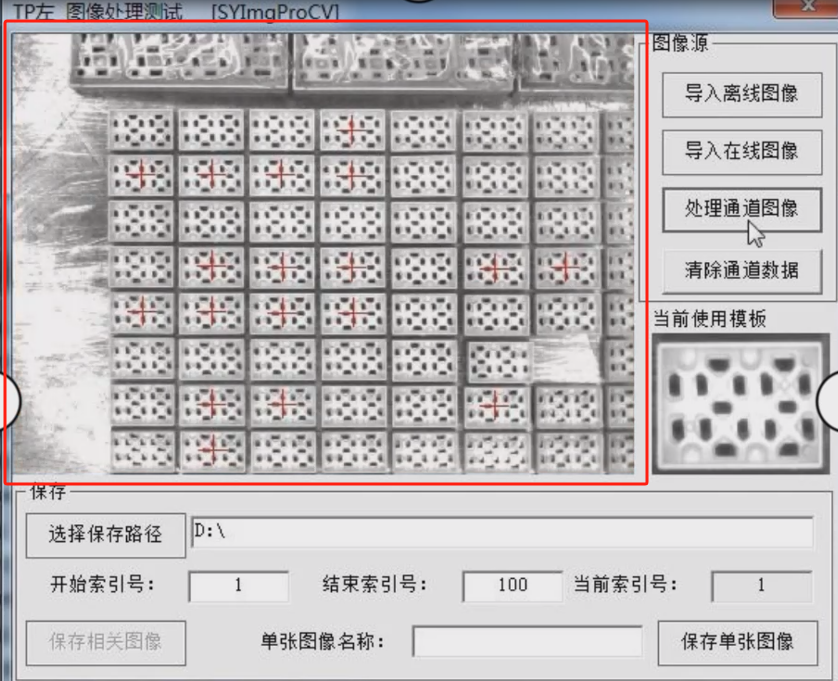

區域 B：顯示圖像以及抓點位置

這個區域用于顯示導入的圖像以及抓點位置，讓您可以清晰地查看圖像細節并進行定位。

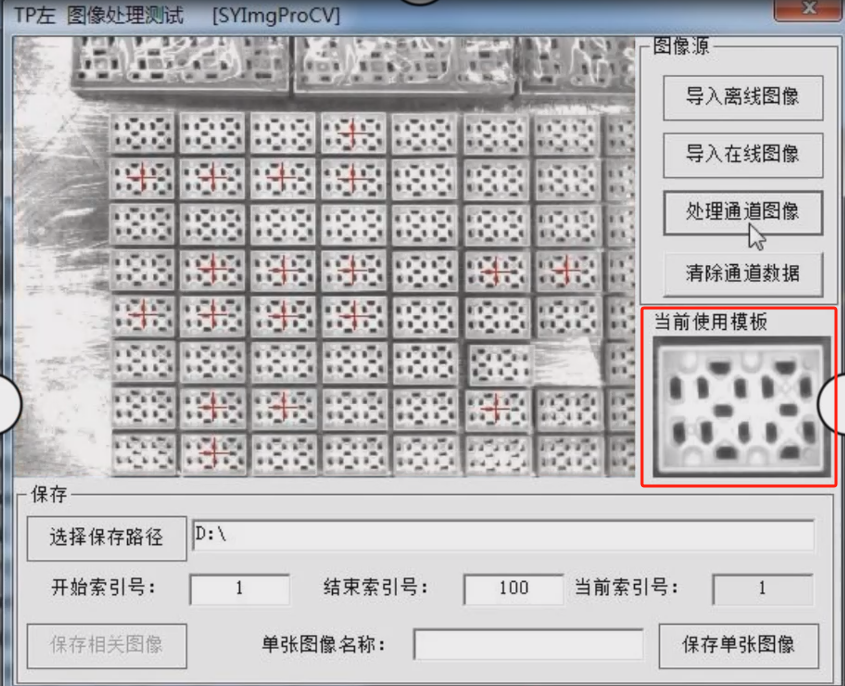

區域 C：顯示當前通道使用的模板

在這里，您可以查看當前通道正在使用的模板，以確保與您的需求和目標一致。

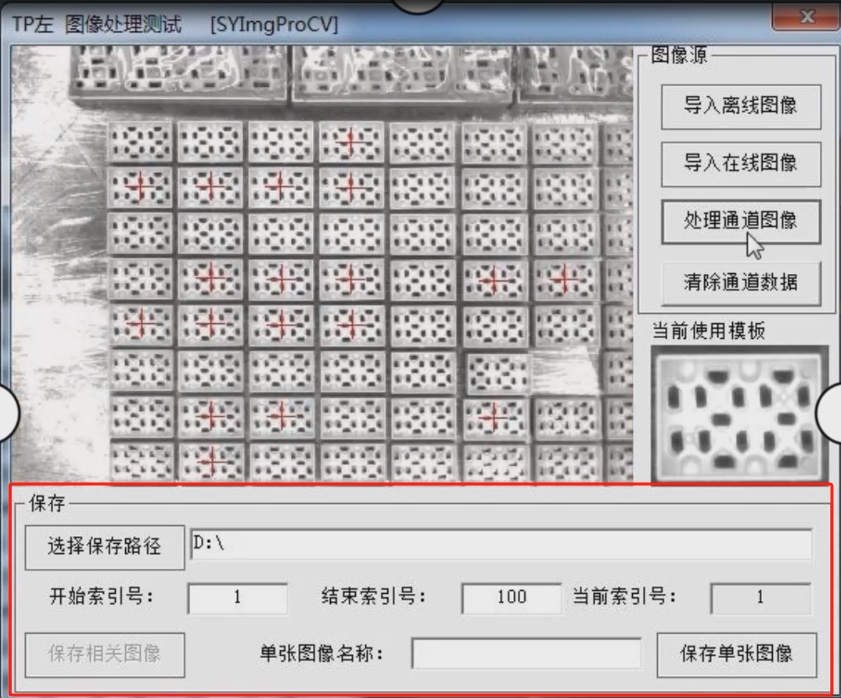

區域 D：圖片保存文件路徑以及名稱設定操作

這個區域允許您設置導出圖像的文件路徑和名稱，以便將處理后的圖像保存到指定位置。

請注意，如果在進入圖像學習界面時出現異常情況，可能是當前料號文件中的圖像處理參數出現問題。在這種情況下，您可以首先使用“清除當前通道數據”選項，然后重新導入料號文件，以解決問題。

MasterAlign的離線導圖功能提供了便捷的圖像處理和管理工具，使您能夠更輕松地處理和分析圖
