雙翌MasterAlign圖像系統-手動測量（B、C、D）

以下將詳細介紹手動測量功能的各個區域以及操作方式：

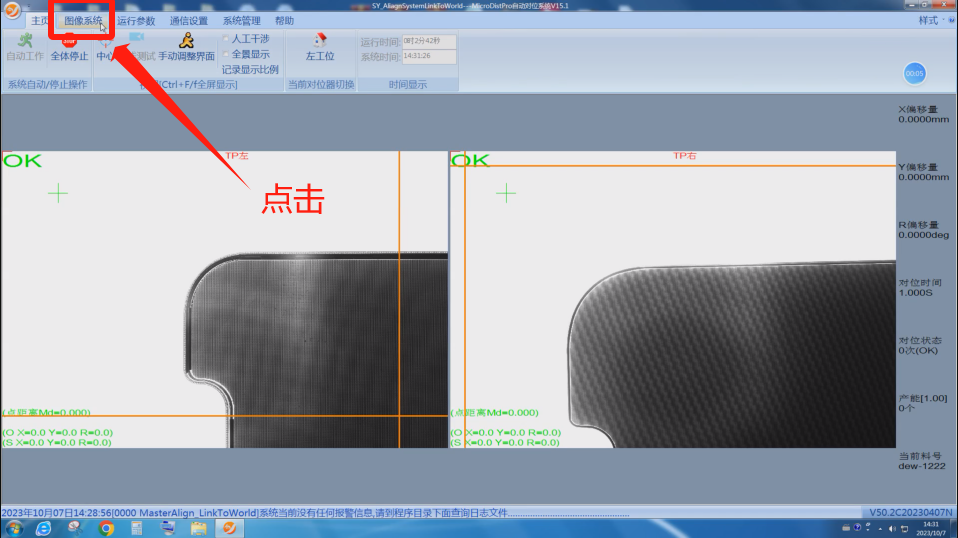

進入軟件在上方菜單欄找到圖像系統，點擊圖像系統

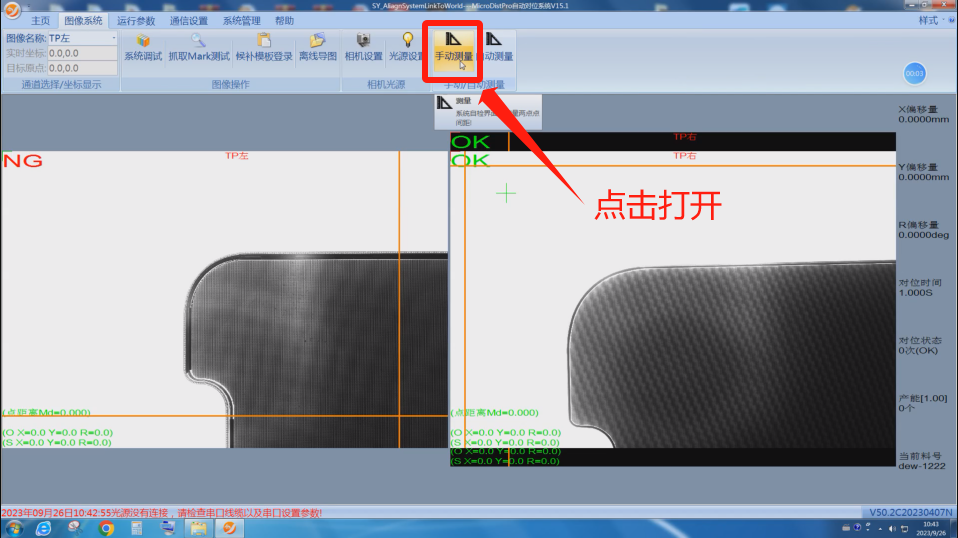

點擊手動測量，彈出操作界面

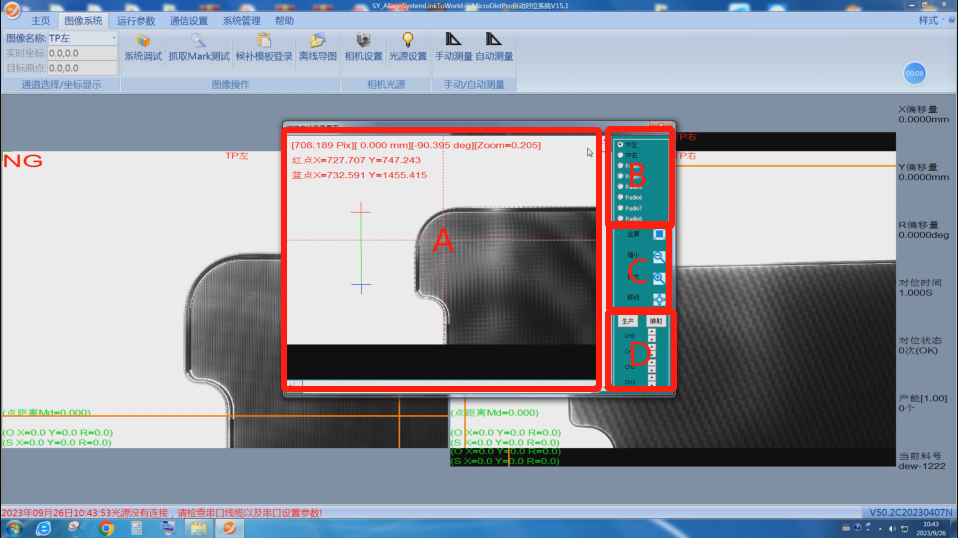

對位自檢測量界面大致分為A、B、C、D四塊區域

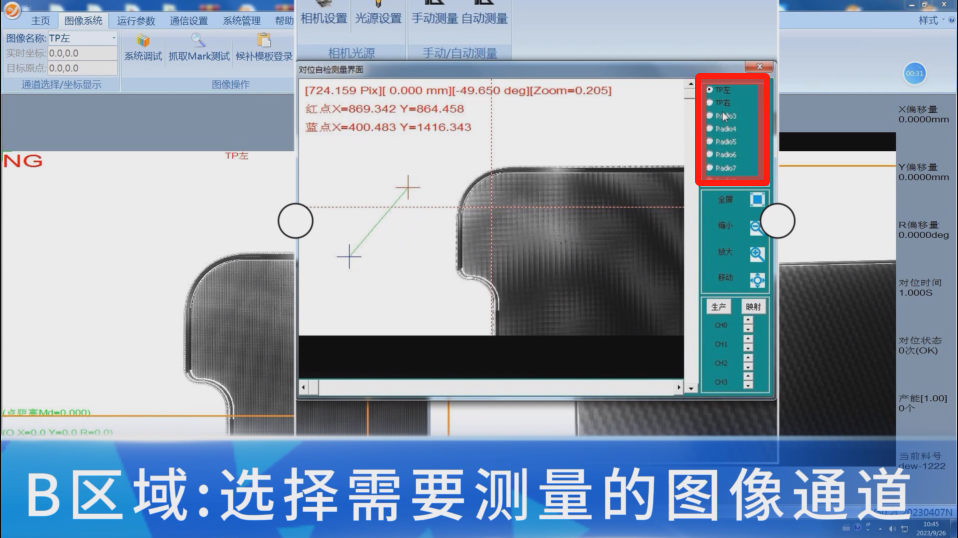

B區域：

根據實際需要在B區域可以自行切換需要測量的圖像通道，點擊通道名稱即可完成圖像通道切換。

C區域：

集合有對測量區實施圖像全屏、縮小、放大、移動操作四個功能。

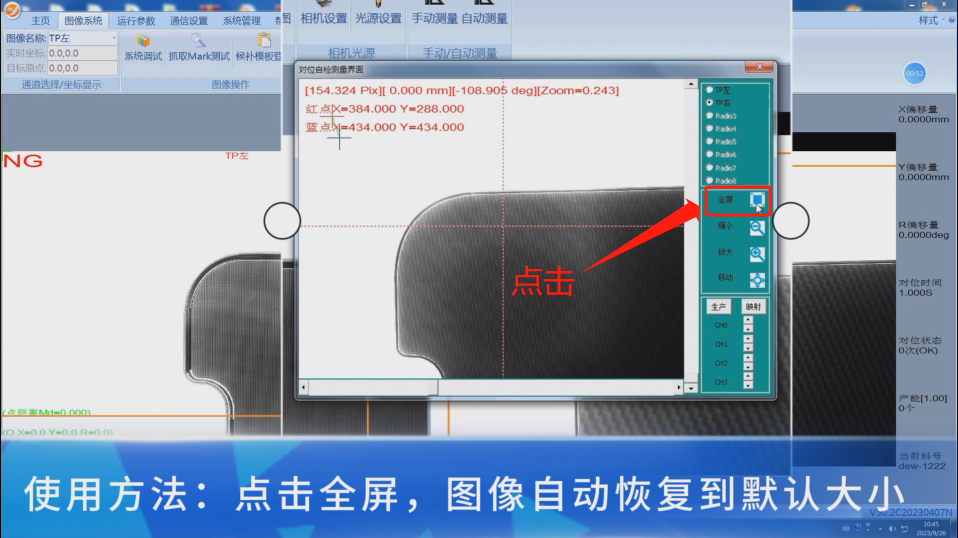

C-1：點擊全屏，圖像顯示自動恢復到默認大小。

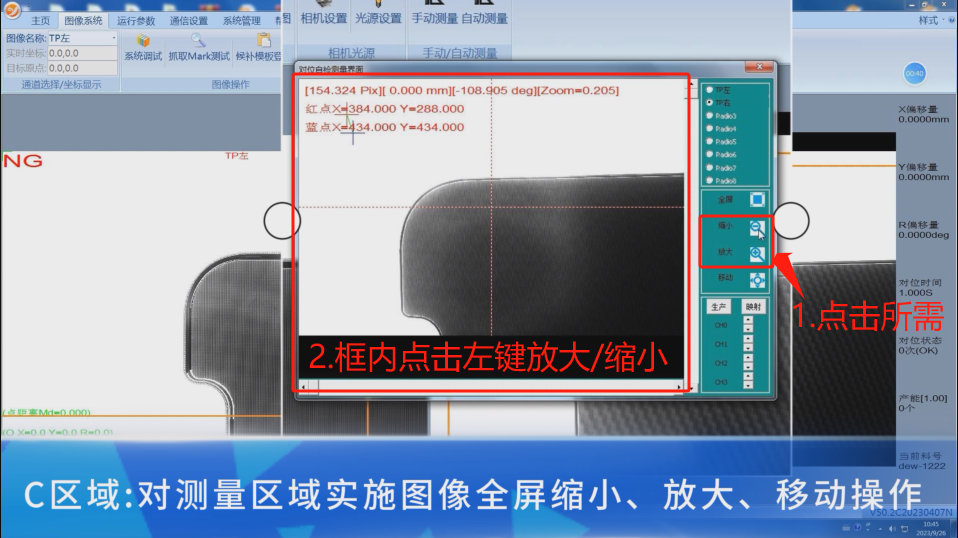

C-2：放大縮小功能，點擊一下所需要的功能，然后在圖像框內點擊鼠標左鍵，既可以完成放大/縮小，點擊一下放大或者縮小一下。

C-3：移動功能，點擊移動，即可在視圖框內隨意拖動圖像。

雙翌MasterAlign軟件的圖像系統為用戶提供了靈活而強大的工具，通過這些功能和操作，有助于提高工作效率和準確性，使您能夠應對各種復雜的生產需求。
