EMC-4641C運動控制器固件升級

更新前查看運動控制器固件版本

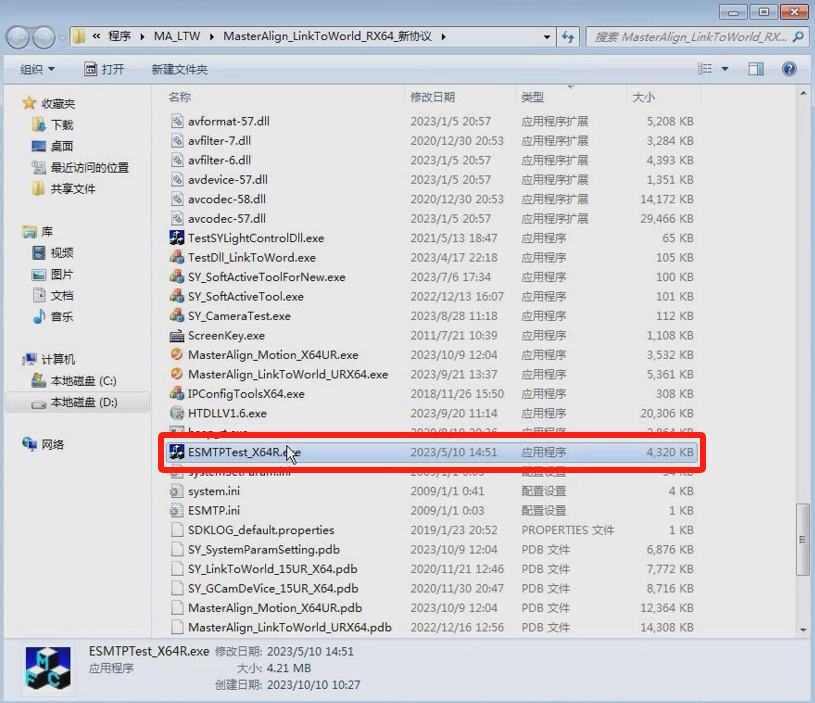

點擊打開ESMTPTest_X64R.exe程序

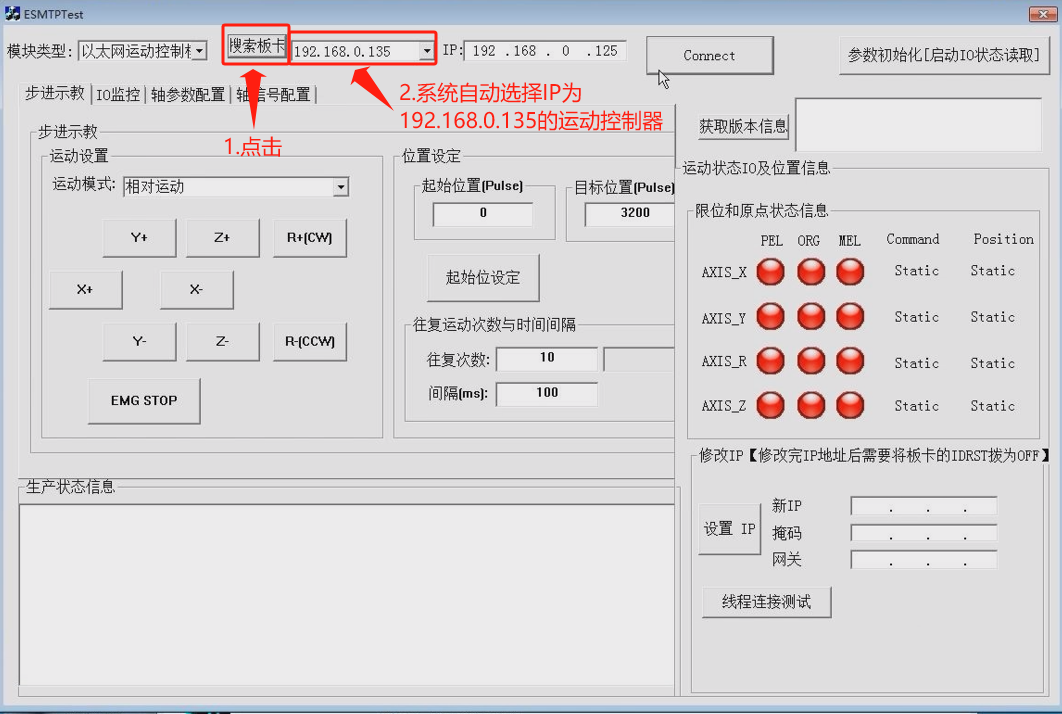

點擊搜索，程序自動選擇IP為192.168.0.135的運動控制器（實際操作時候可能會因?yàn)楝F(xiàn)場情況，IP會有細微不同）

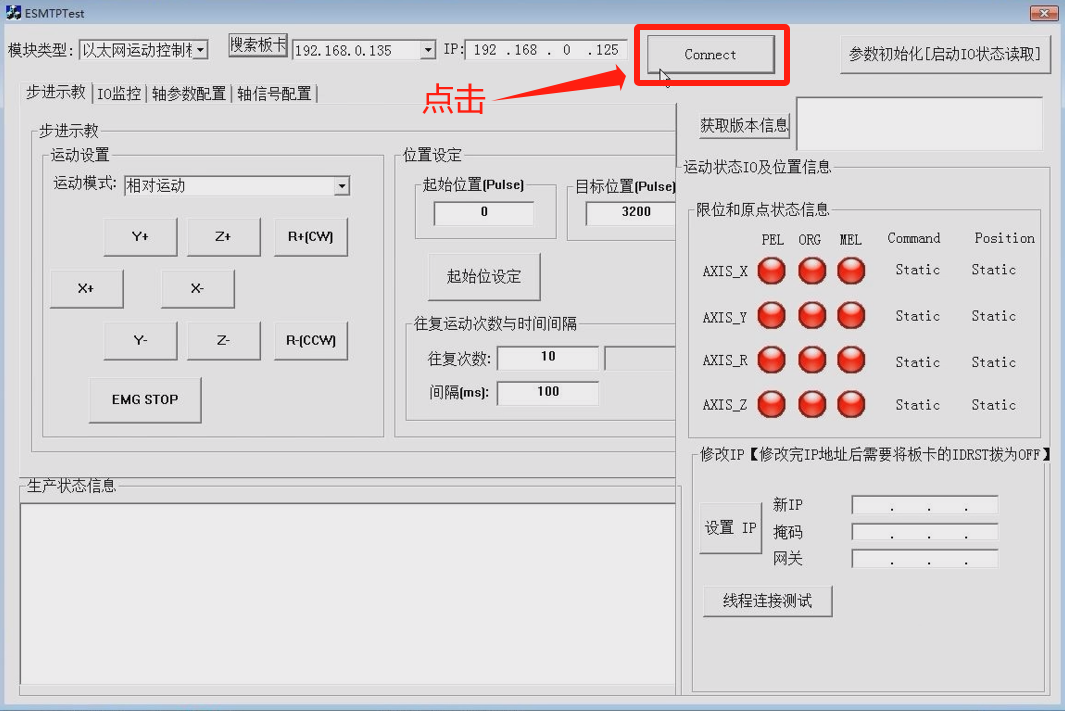

點擊Connest

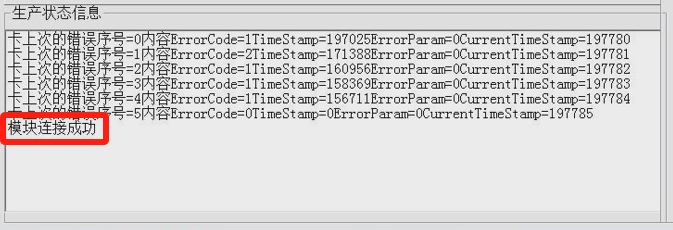

等待幾秒后在生產狀態信息欄處顯示“模塊連接成功”

點擊獲取版本信息，就可以查看更新前運動控制器的固件版本。

開始升級

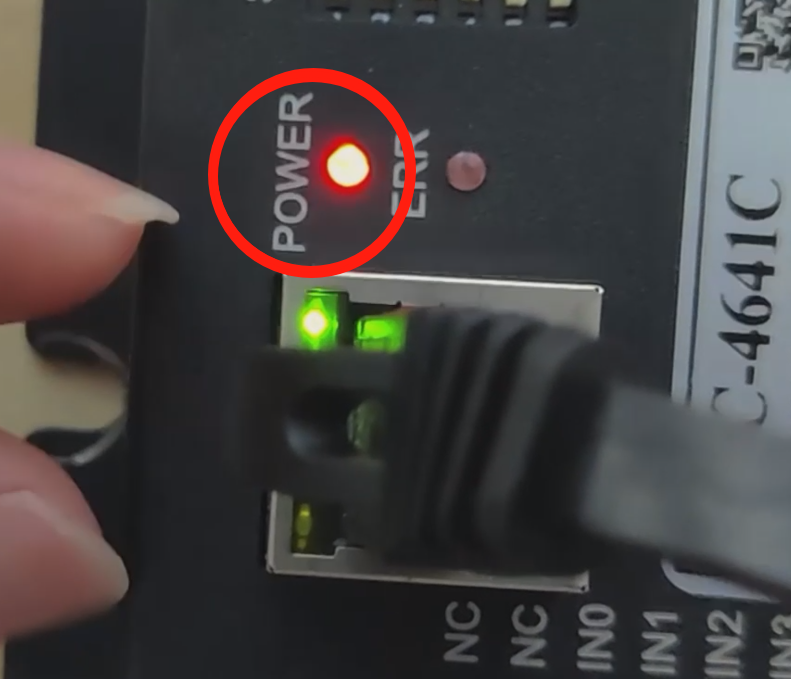

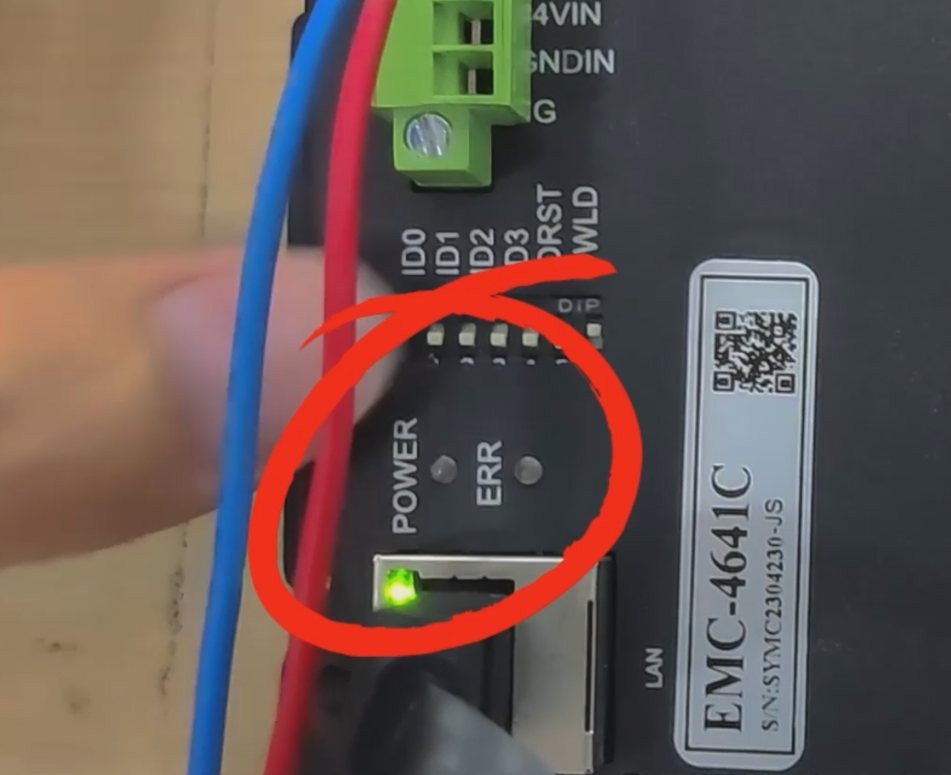

首先確認運動控制器是否有連接上，正常連接狀態下，此處的POWER電源燈會亮起

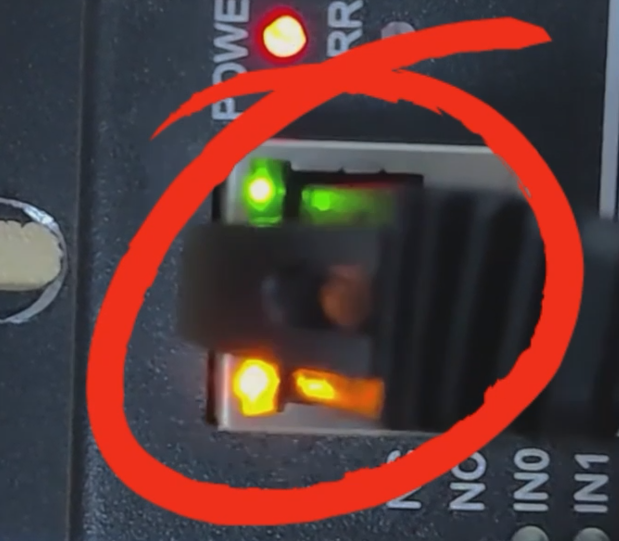

同時網線處會閃爍

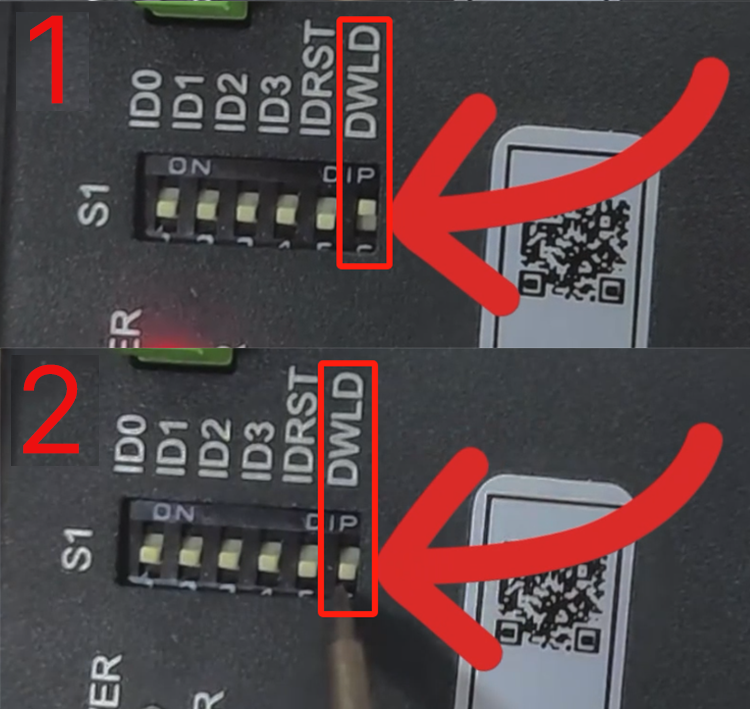

下一步將“DWLD”打到ON

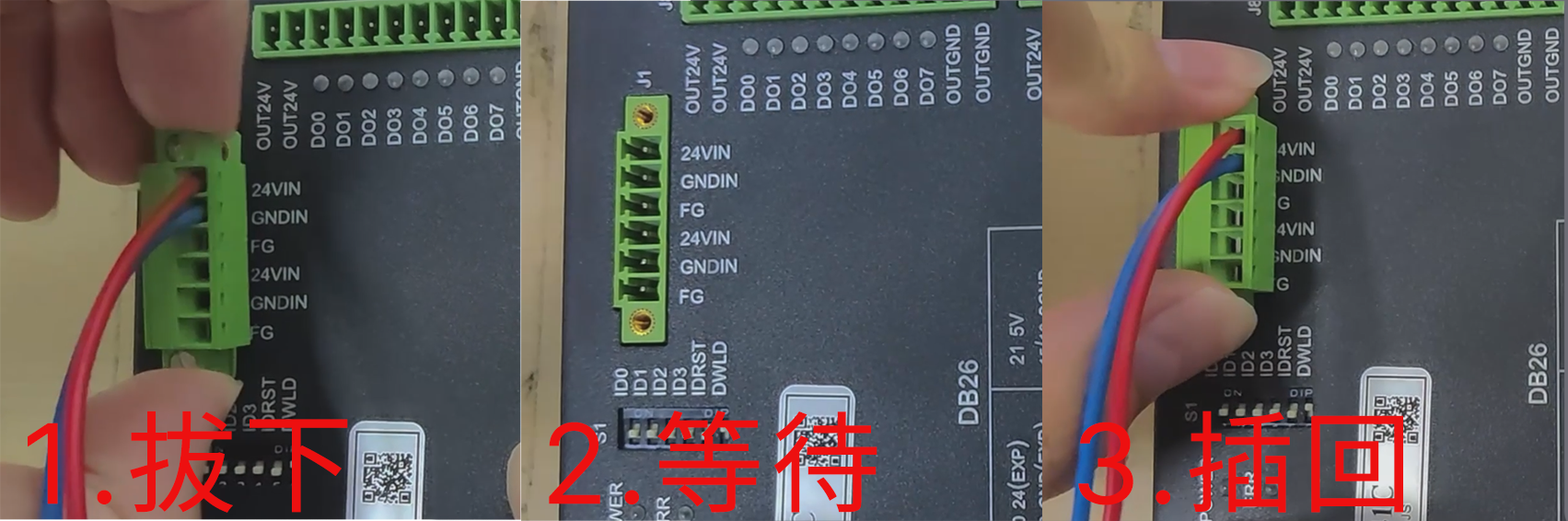

然后拔下，稍等幾秒，插入重新啟動

此時POWER電源燈是不亮的狀態，說明已經進入運動控制器固件升級狀態。

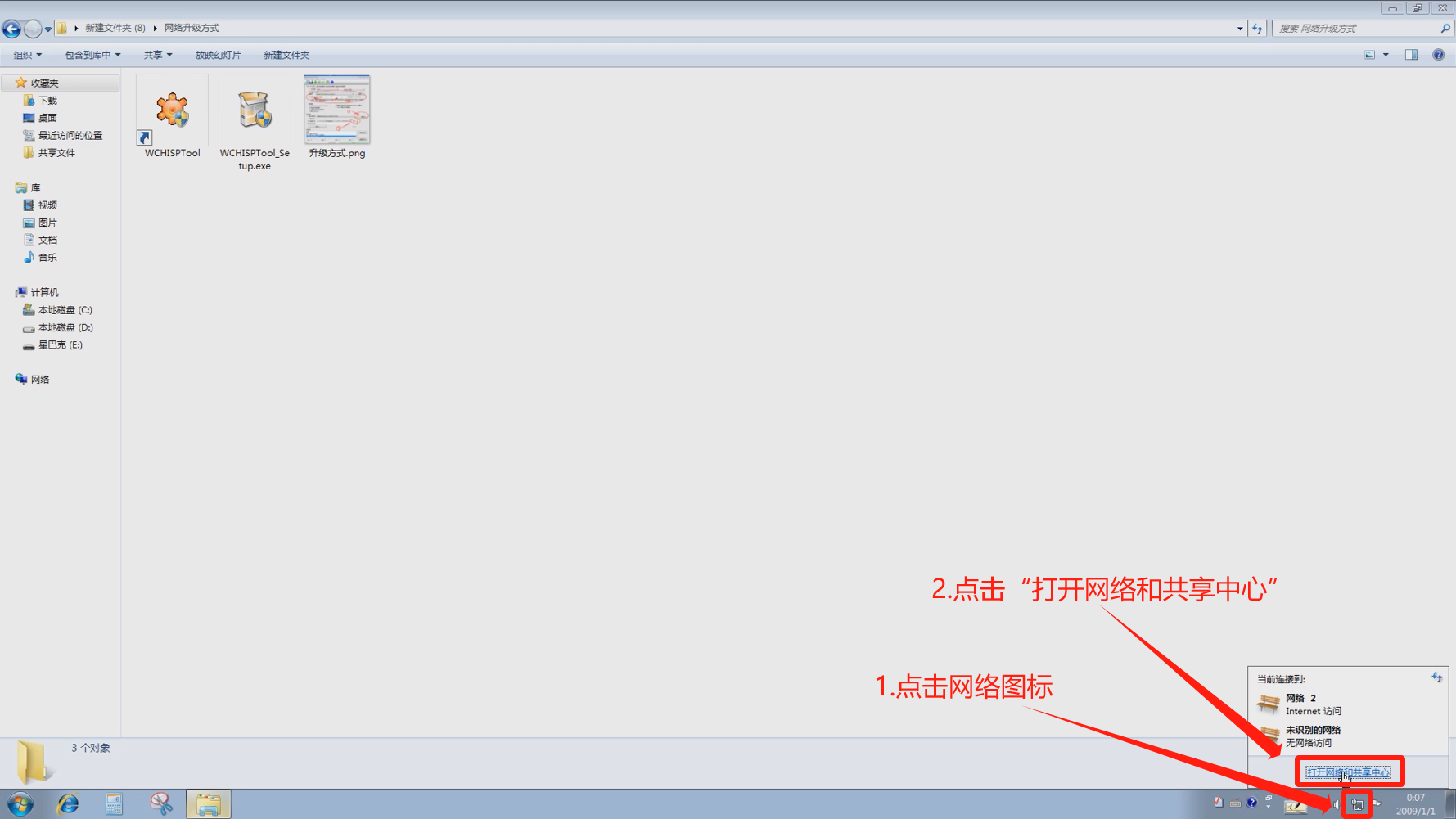

下一步檢查網絡適配器，確認運動控制器連接的是哪一個網口。點擊網絡圖標，再點擊“打開網絡和共享中心”

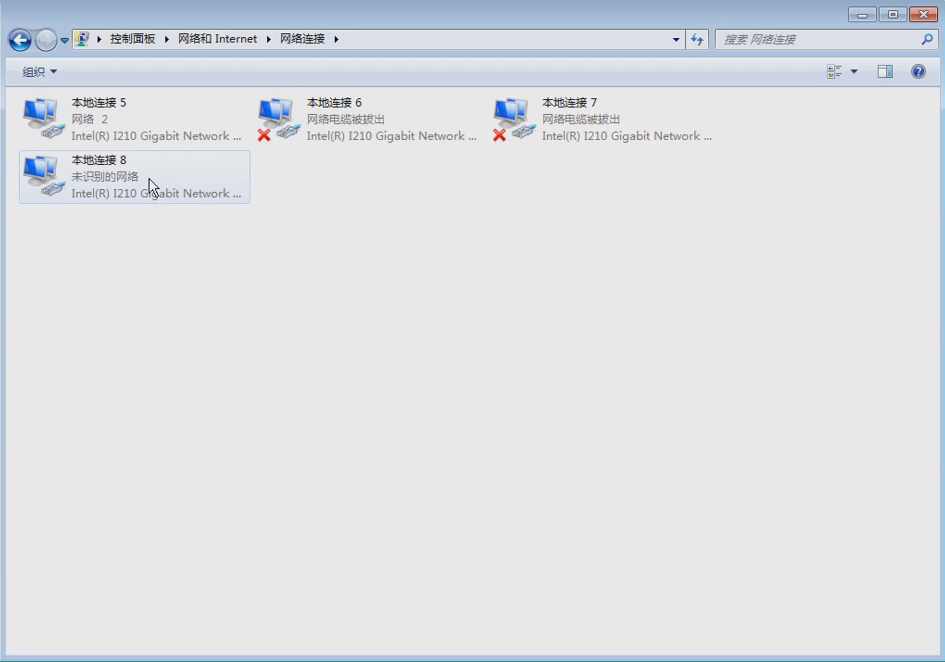

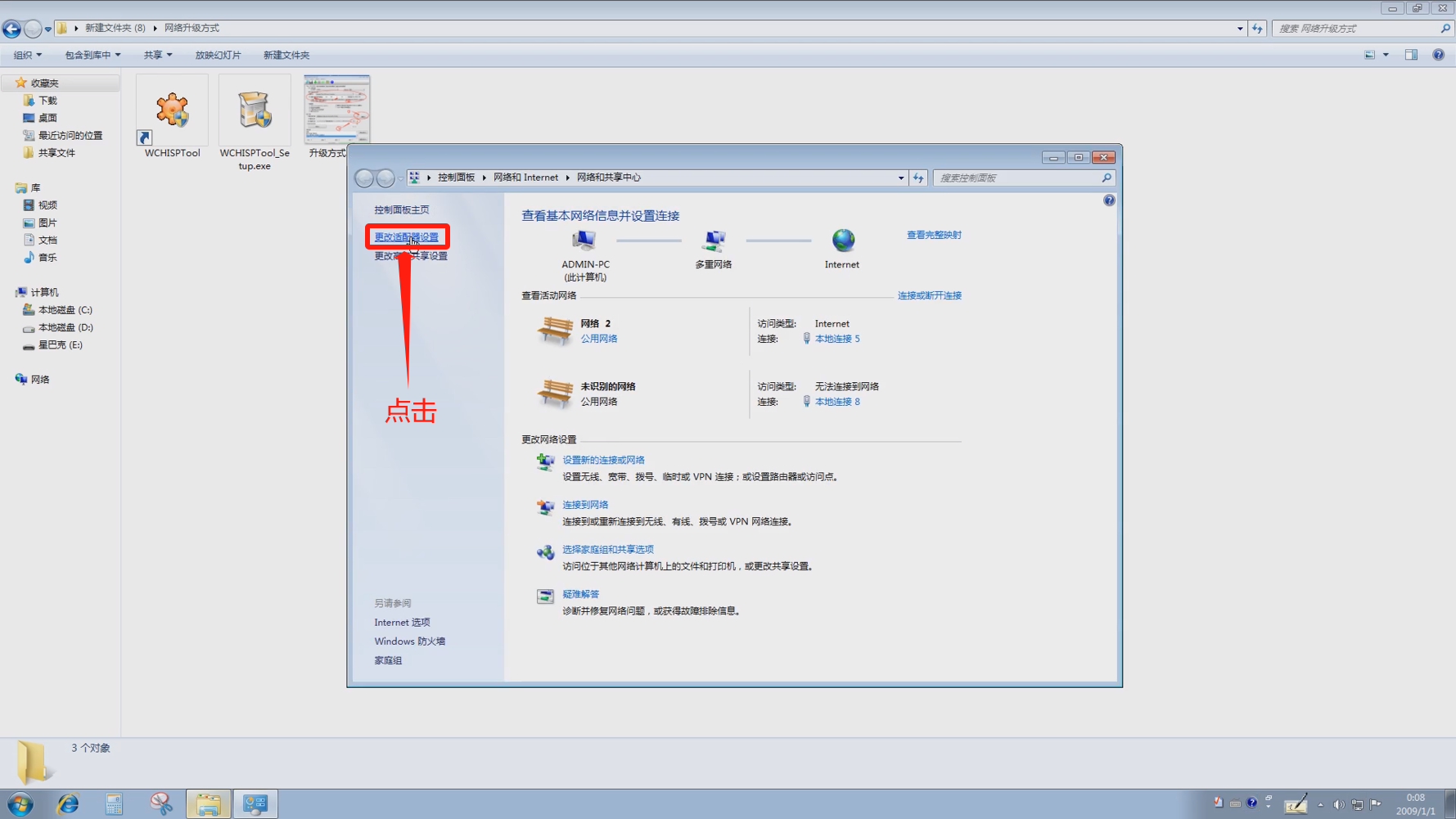

點擊“更改適配器設置”打開網絡連接界面，檢查網絡適配器

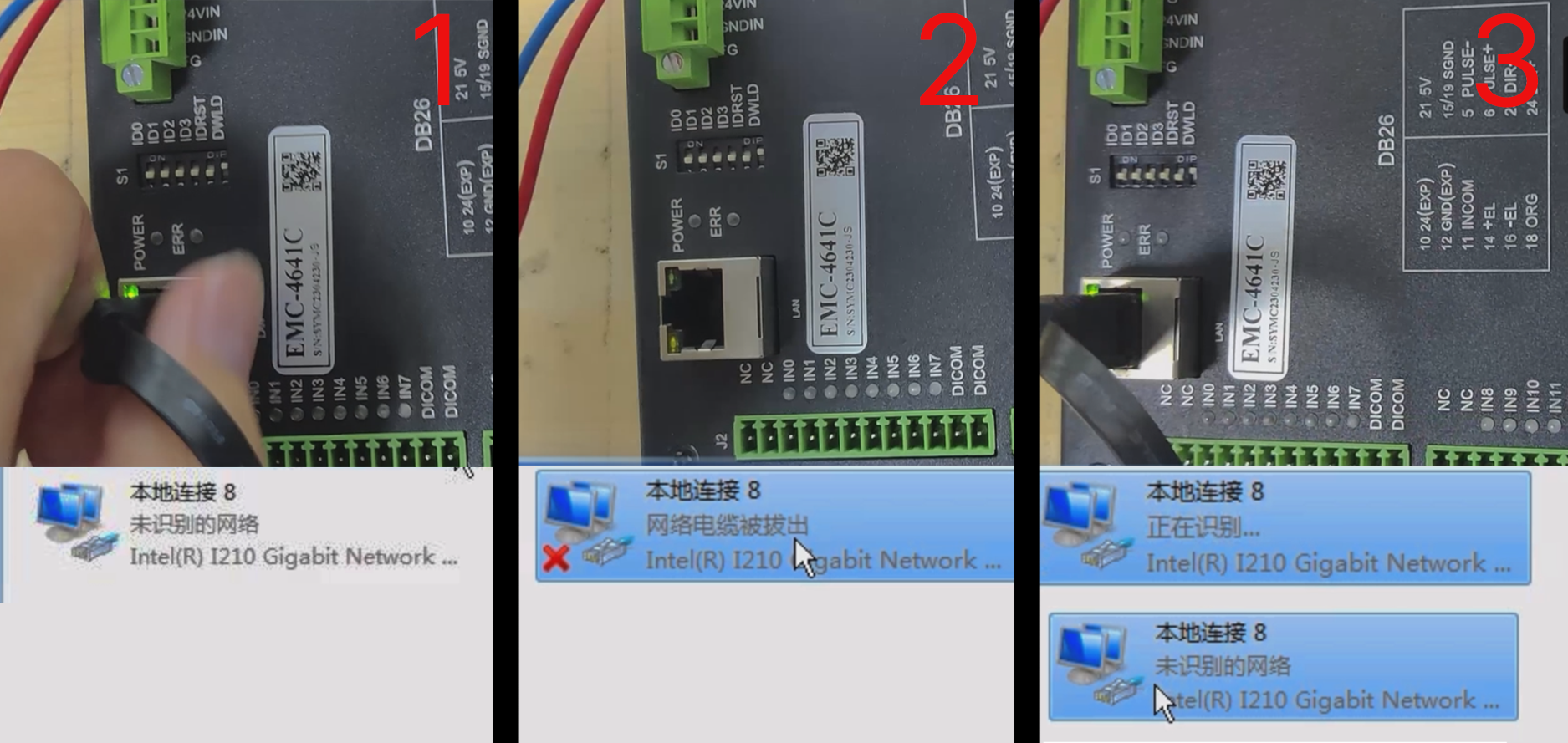

如果不確定，可以通過拔插網線的方法進行確認

拔下網線，重新接入，可以看到正在重新識別，稍等幾秒連接完成

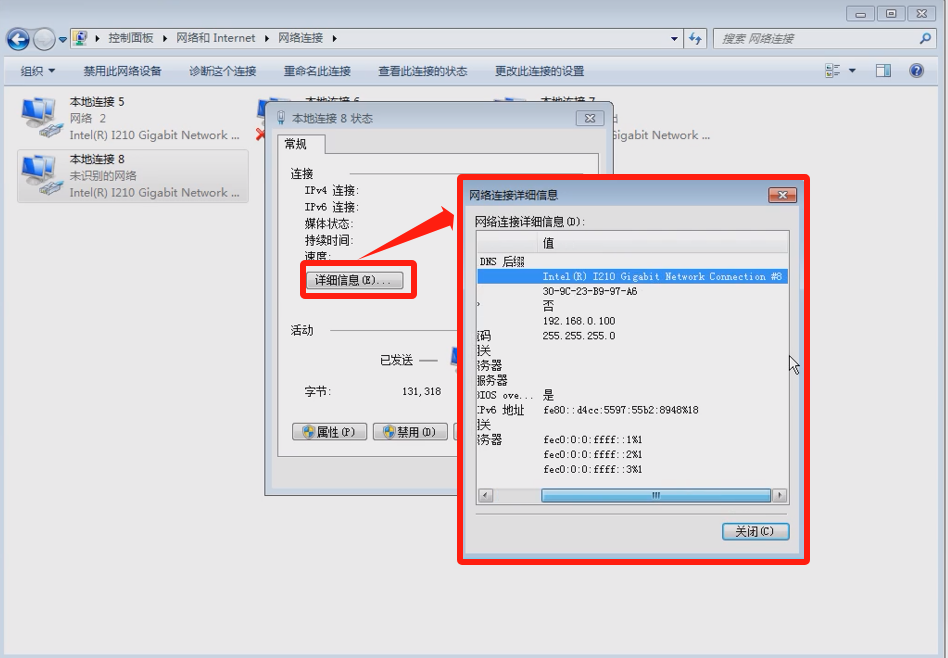

打開詳細信息可以看到更多相關描述

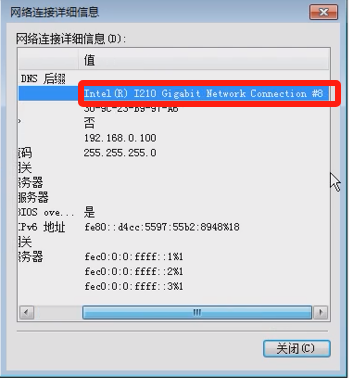

例如可以看到此網口為#8

下一步打開升級軟件，進行升級

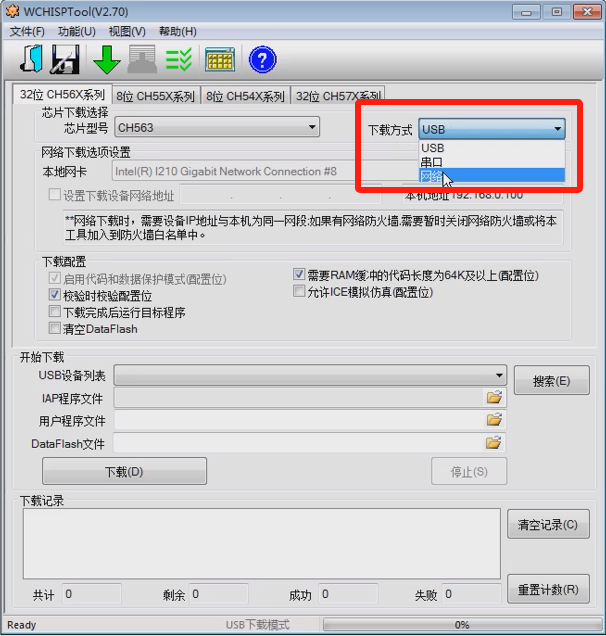

下載方式這選擇“網絡”

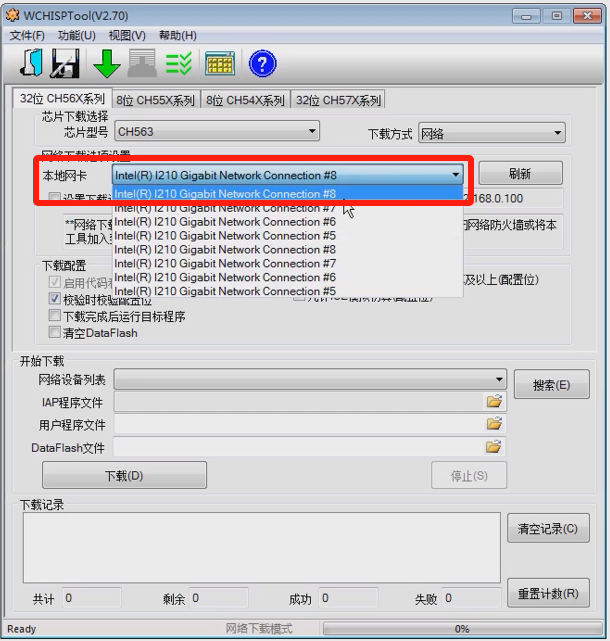

檢查下本地網卡是否是相對應的

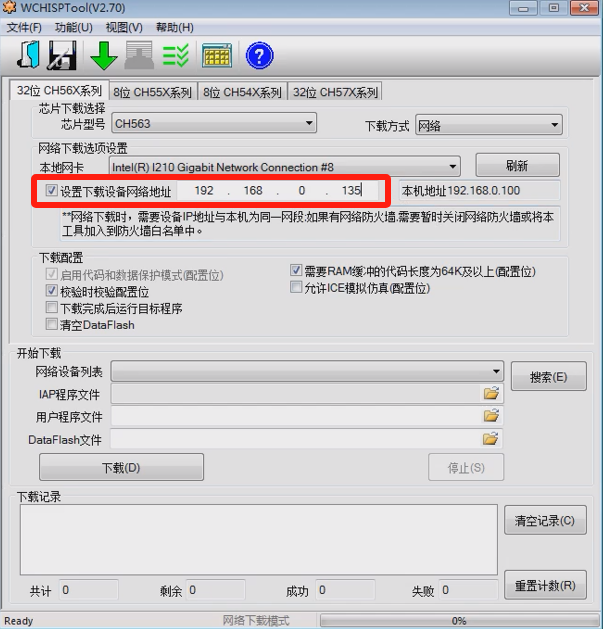

勾選“設置下載設備網絡地址”設置運動控制器IP，輸入192.168.0.135

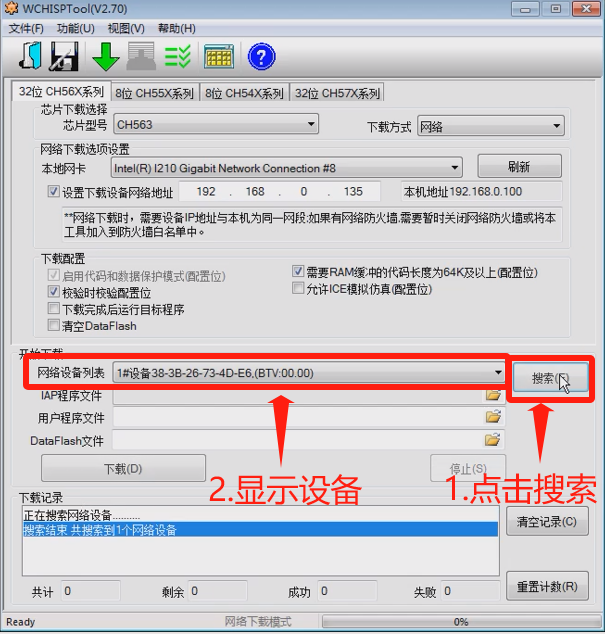

點擊搜索，稍等幾秒后在網絡設備列表會顯示設備

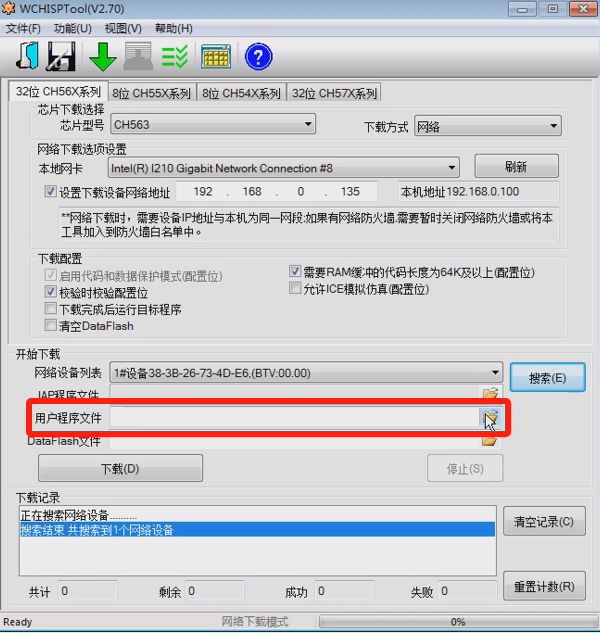

用戶程序文件這，點擊文件夾圖標

然后選擇hex為后綴的升級文件

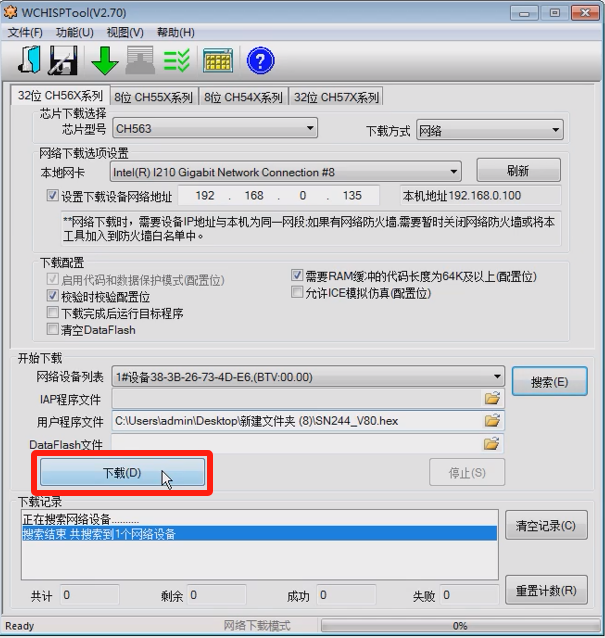

點擊下載

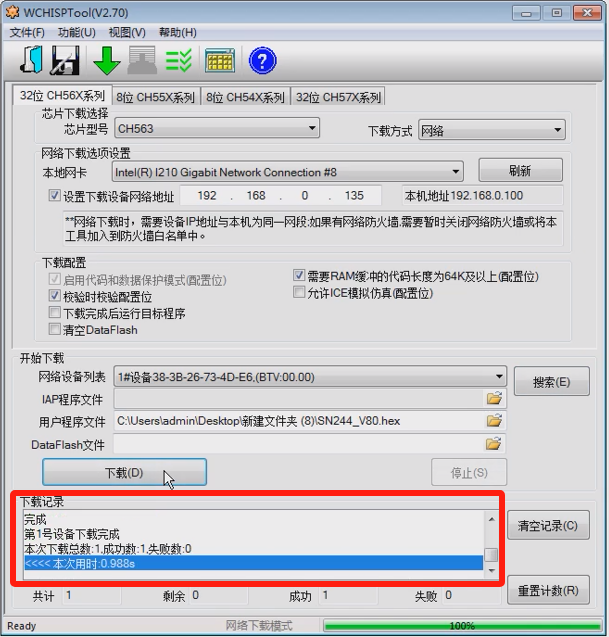

觀察下載記錄窗口，可以看到設備下載完成，表示升級完成。

檢查更新完成后的運動控制器固件版本

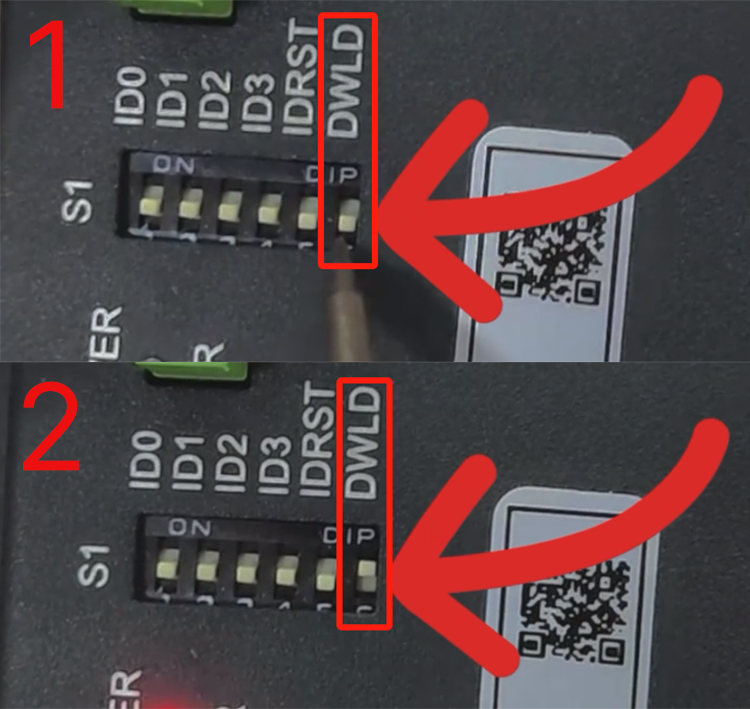

首先將“DWLD”打回OFF

然后拔插重新啟動一下

此時POWER電源燈是亮起的狀態

下一步，點擊打開ESMTPTest_X64R.exe程序

點擊搜索，程序自動選擇IP為192.168.0.135的運動控制器（實際操作時候可能會因?yàn)楝F(xiàn)場情況，IP會有細微不同）

點擊Connest，等待幾秒后在生產狀態信息欄處顯示“模塊連接成功”

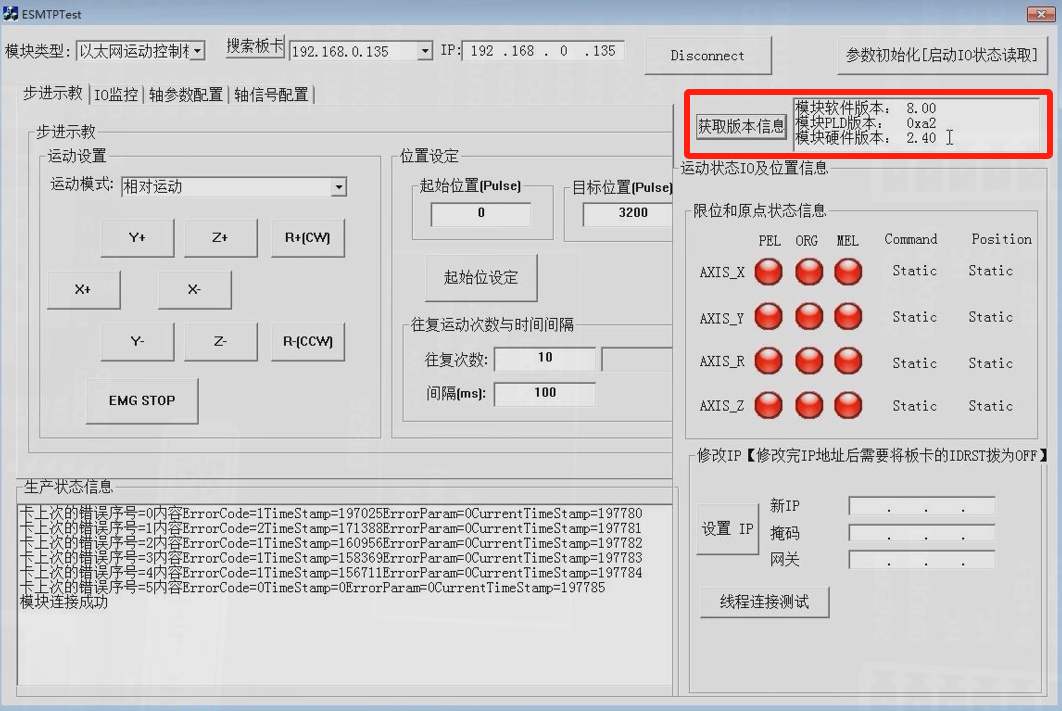

點擊獲取版本信息，就可以查看更新后的運動控制器的固件版本。
