WiseAlign參數設置-灰度/邊緣工具參數

在雙翌WiseAlign軟件中，參數設置是軟件運行的重要功能，今天為大家講解的就是參數設置中的灰度/邊緣工具參數的詳細介紹：

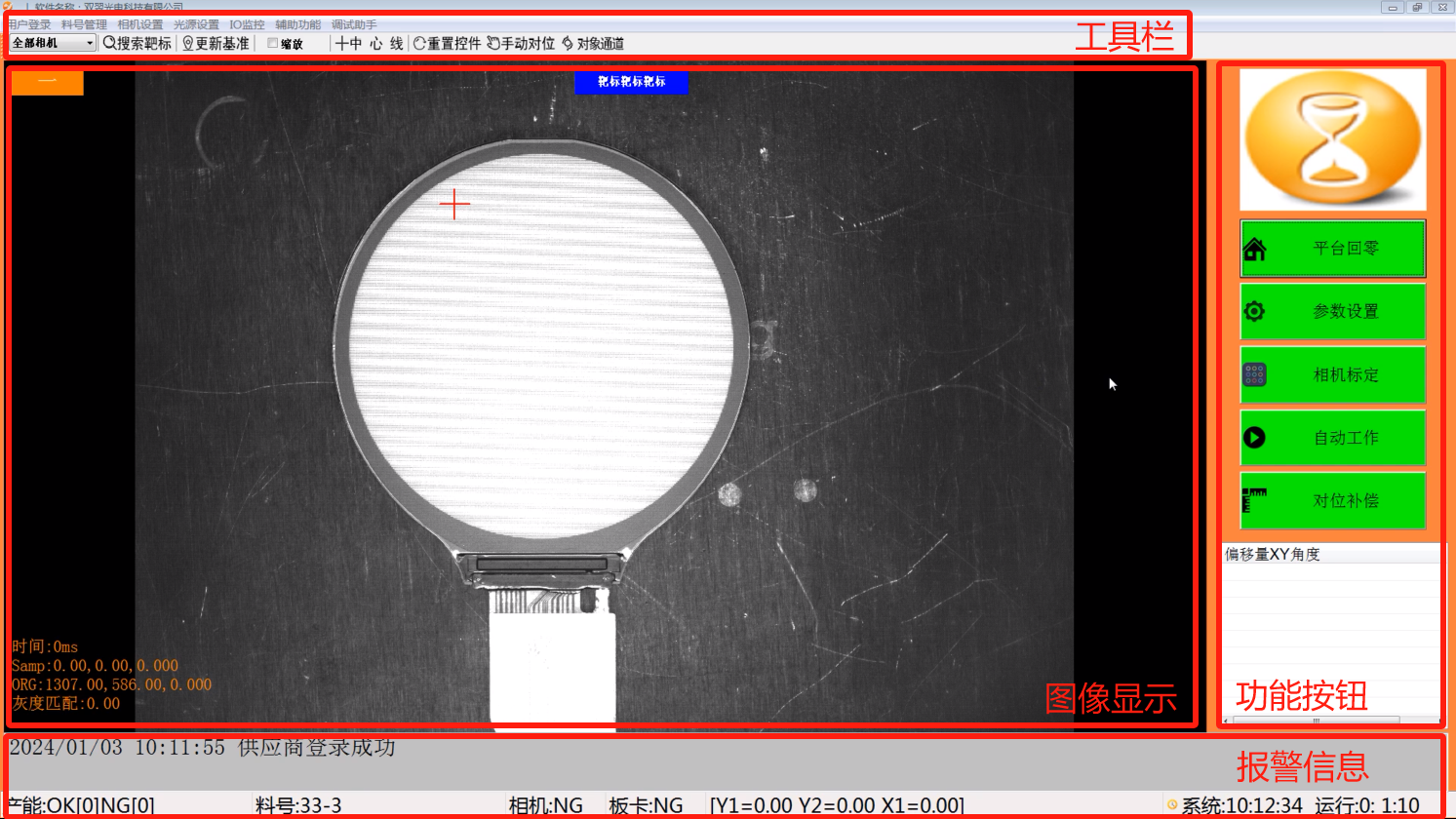

首先，在雙翌對位系統的根目錄下，找到名稱為WiseAlign.exe的運行程序，雙擊該應用程序圖標，進入運行程序，主界面主要分4個區域（左上角：工具欄；右側：功能按鈕；中間：圖像顯示；下側：報警信息）

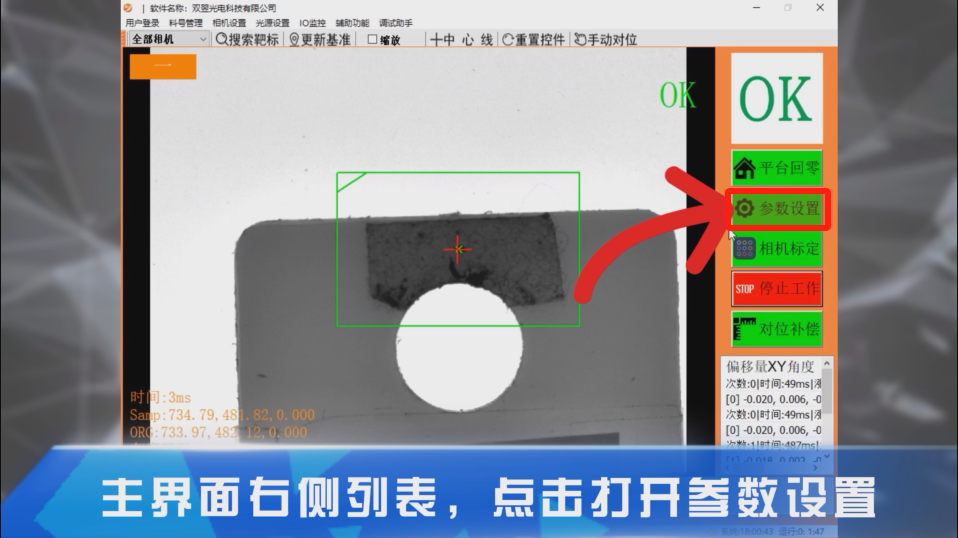

在主界面有側，找到參數設置并點擊打開

點擊圖像，切換到相機圖像界面

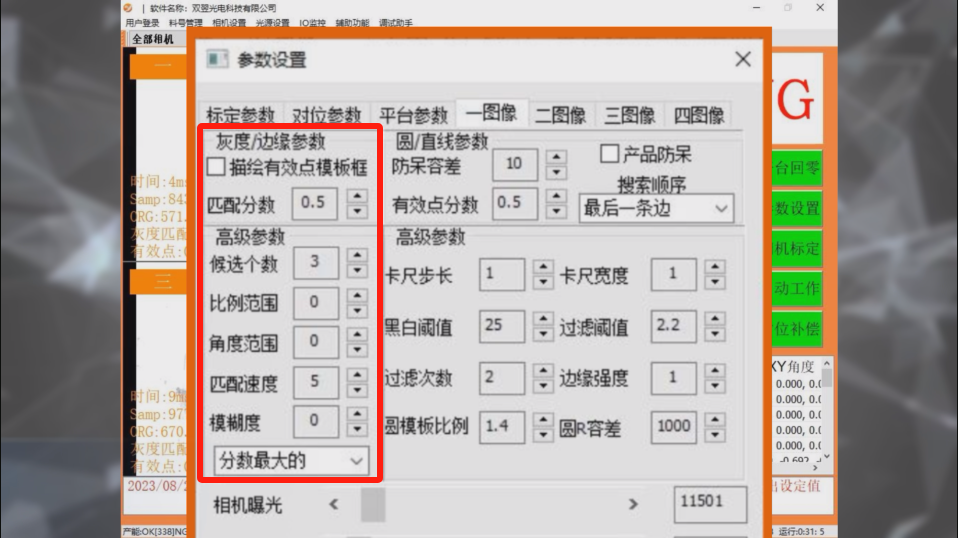

灰度/邊緣工具參數：相對應本系統圖像學習方法有：“方形-邊緣”、“方形-灰度”、“斑點”。

1. 描繪有效點模板框：即采樣點，勾選后，顯示所有直線上的特征點，方便觀察調整圖像參數后的圖像抓取點的效果。

2. 匹配分數：目標與模板的相似度分數；(參考設置值：0.5-0.7)

3. 候選個數：希望找到的目標數量；（參考設置值：0-5）

4. 比例范圍：目標與模板間的大小比例變化。（參考設置值：0）

5. 角度范圍：角度基準基礎上尋找角度范圍；（參考設置值：0）

6. 匹配速度：圖像底層運算的邏輯層數。（參考設置值：0-0.2）

7. 模糊度：圖像中目標聚焦不到位，邊緣模糊，設置模糊度抓取模糊的目標圖像，輸出的精度，當數字越大，速度越快，但精度會下降，反之亦然。

8. 匹配位置：提供了返回目標的可選項

【所有目標】：返回所有的目標

【分數最大】：返回所有目標中分數最大的目標

【最左邊的】：返回所有目標中位置最左邊的目標

【最右邊的】：返回所有目標中位置最右邊的目標

【最上邊的】：返回所有目標中位置最上邊的目標

【最下邊的】：返回所有目標中位置最下邊的目標
