半導體在最終形成合格產品之前，需要經過多種規范檢測，確保產品無任何品質問題。半導體生產過程中需要采用多種材料，如硅晶圓片、化合物材料等，半導體生產有多道工序，有多個部件需要經過精密的檢測。這些檢測包括外觀品質管控以及尺寸測量，那么半導體生產到底需要檢測哪些項目呢？

以下是幾種典型的機器視覺半導體檢測項目：

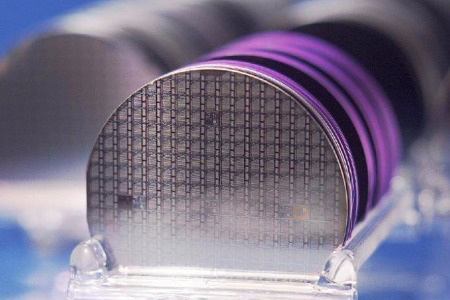

硅片尺寸測量：

在半導體制造過程中，硅片作為芯片制造的基礎材料，其尺寸精度至關重要。機器視覺系統通過高精度相機和圖像處理算法，能夠準確測量硅片的長度、寬度和厚度等關鍵尺寸。這一過程中，系統會首先捕捉硅片的圖像，然后通過圖像處理技術提取出硅片的邊緣信息，從而計算出精確的尺寸數據。通過與預設的規格要求進行對比，可以迅速判斷硅片尺寸是否符合標準，確保后續加工過程的穩定性和可靠性。

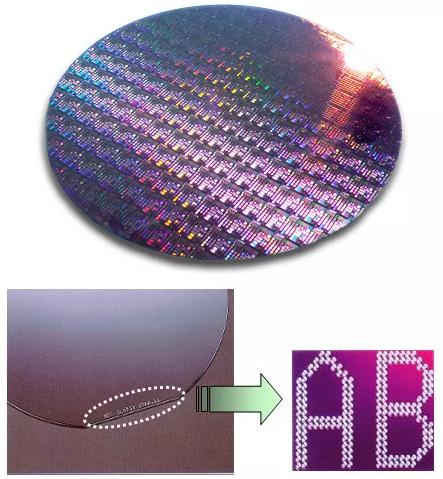

晶圓字符識別：

晶圓上的字符信息對于產品追溯、質量控制以及生產流程管理具有重要意義。機器視覺系統通過識別晶圓上的字符，可以檢測是否存在錯印、漏印或缺失等瑕疵。在識別過程中，系統會對晶圓圖像進行預處理，提高字符的清晰度，然后通過字符識別算法提取出字符信息。通過與預設的字符模板進行對比，系統可以判斷晶圓上的字符是否正確，從而篩選出不良品，保證產品質量。

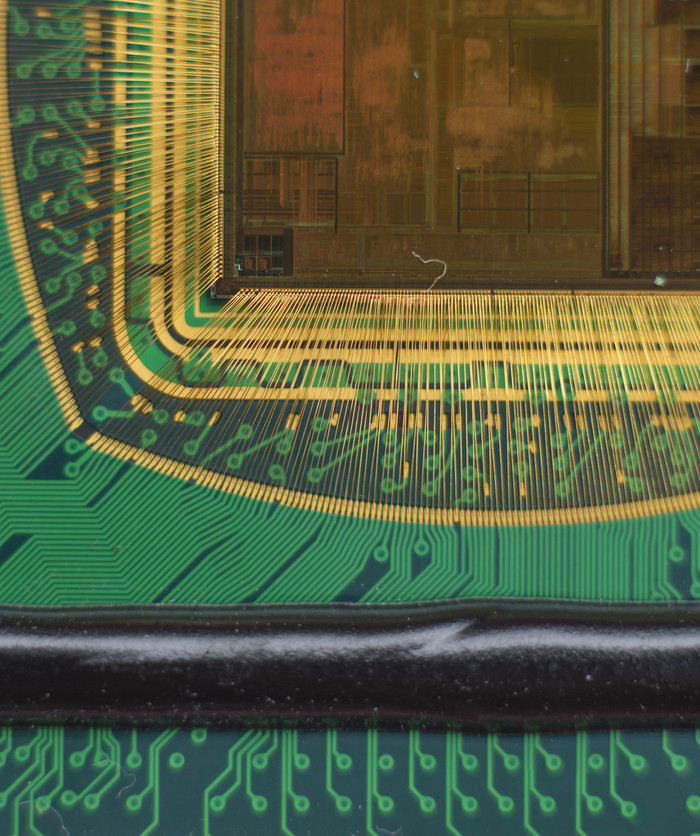

芯片金線焊腳檢測：

金線焊腳是芯片制造過程中的關鍵環節，其焊接質量直接影響到芯片的性能和穩定性。機器視覺系統可以對芯片金線焊腳進行高精度檢測，識別是否存在斷線、跳線、溢液等不良瑕疵。在檢測過程中，系統會捕捉焊腳區域的圖像，然后通過圖像處理算法提取出焊腳的特征信息。通過對比預設的焊接質量標準，系統可以判斷焊腳是否合格，及時發現并處理潛在問題，確保芯片的質量可靠。

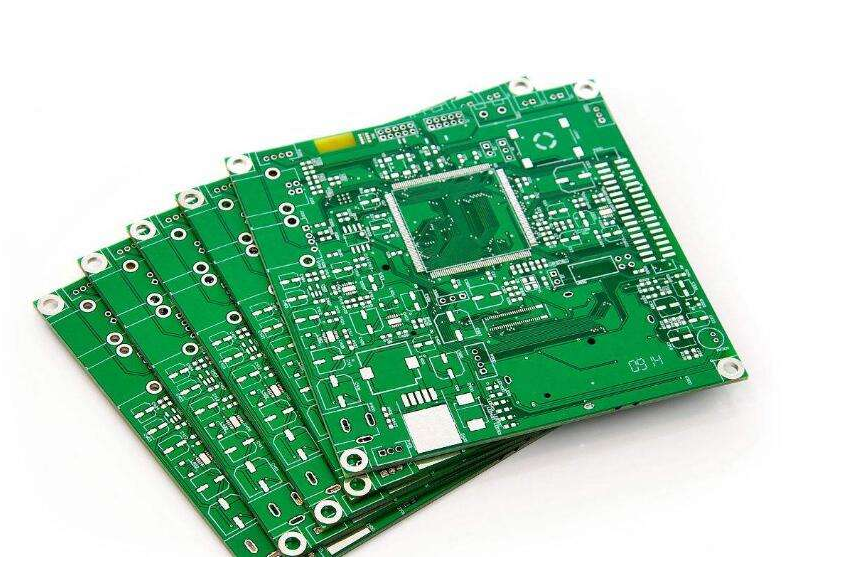

PCB板尺寸測量：

PCB板作為電子產品的核心部件，其尺寸精度對于產品的性能和穩定性具有重要影響。機器視覺系統可以對PCB板的尺寸進行精確測量，包括長寬、孔徑等關鍵參數。在測量過程中，系統首先捕捉PCB板的圖像，然后通過圖像處理技術提取出邊緣和孔洞的信息。通過計算這些信息的尺寸數據，并與預設的規格要求進行對比，系統可以判斷PCB板尺寸是否符合要求。這有助于及時發現生產過程中的偏差，確保PCB板的質量和性能達到預期水平。

機器視覺技術不僅可以提高生產效率和質量，還可以降低人工檢測的成本和誤差率，為半導體產業的持續發展提供有力支持。
