環形光選型

發布時間:2021-01-08 10:32:35 最后更新:2021-01-08 10:35:55 瀏覽次數:4155

環形光均勻照射面積

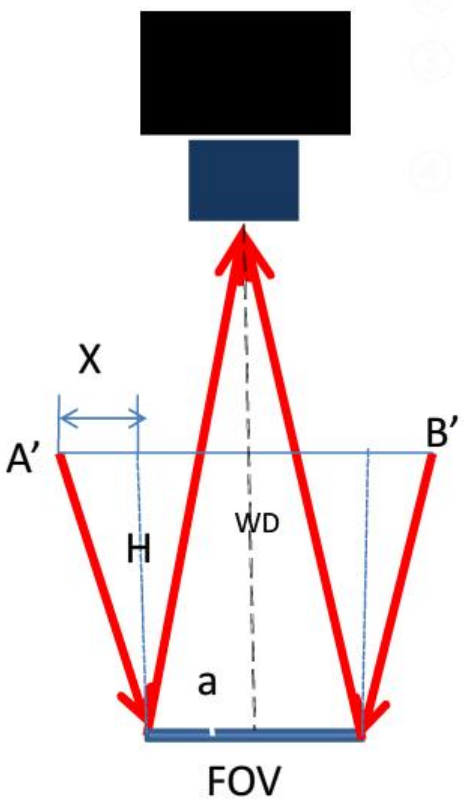

X為環形光發光面尺寸

A'B'為環形光外徑

H為環形光LWD(光源工作距離)

FOV為視野范圍

WD為工作距離



WD/(FOV/2)=H/X

X=H*FOV/(2*WD)



A'B'=2X+FOV=(H*FOV)/WD+FOV=(H/WD + 1)*FOV



①   當H=WD時,要得到均勻光照,需要光源外徑A'B'為2倍視野大小

②   當H=WD/2時,要得到均勻光照,需要光源外徑A'B'為1.5FOV

③   當H越靠近物體時,要得到均勻光照,需要光源的外徑也就越接近FOV

④   反之,當A'B'即光源外徑固定式,光源工作距離越高,得到的均勻照射的光斑越小



光源工作距離LWD(mm):

300

工作距離WD:

400

視野范圍:

100

選用光源外徑:

175


視覺相關概念


相機拍攝產品如右圖,相關概念介紹如下所示:

1、 FOV即看的Mark點的大小,一般做對位的應用視野大小不會太大,一般假如Mark點大小為1mm,若是客戶的上料偏差為0.3mm,一般我們視野最小也要做到1mm+0.3mmx2=1.6mm,即我們要將客戶的上料誤差考慮到我們整個視野當中。

2、 WD(WorkDistance)一般概念為工作距離或者物距,即從鏡頭的下端面到檢測工件表面的距離,這個部分需要客戶提供,因為有些客戶的機臺已經做好,安裝的空間有限,需要客戶給出。

3、 LWD(Light WorkDistance)為光源的工作距離

4、 FD(Full Distance)這個部分是我們定義的,相機包含網線到檢測工件表面的距離,這個部分也是要考慮到客戶的設備安裝空間,我們要了解這些才能選擇相應的視覺產品給客戶使用。


像素精度計算方式:

視野(FOV)mm相機分辨率
300640

像素精度P:視野/相機分辨率=0.46875 mm/Pixel


相機分辨率水平像素垂直像素
30萬640480
130萬1280960
200萬16001200

假設我們選擇為130萬分辨率的時候,精度計算方式如下所示:

像素精度P:視野/130萬分辨率水平像素=0.234375 mm/Pixel


光源的選擇:

光源的選擇需要以實際樣品為主,需要客戶提供產品來去打光測試。這個部分相對復雜些。

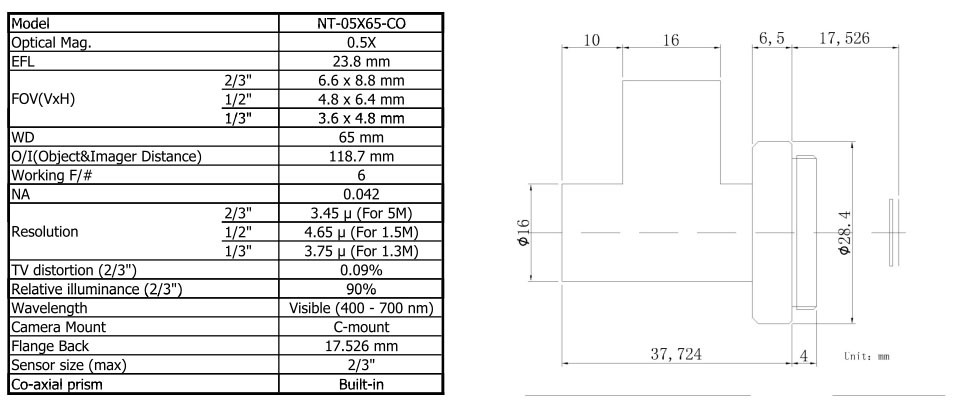

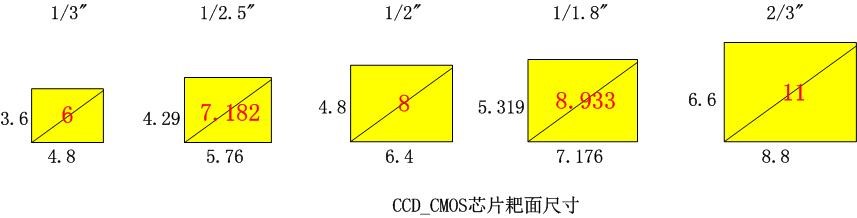

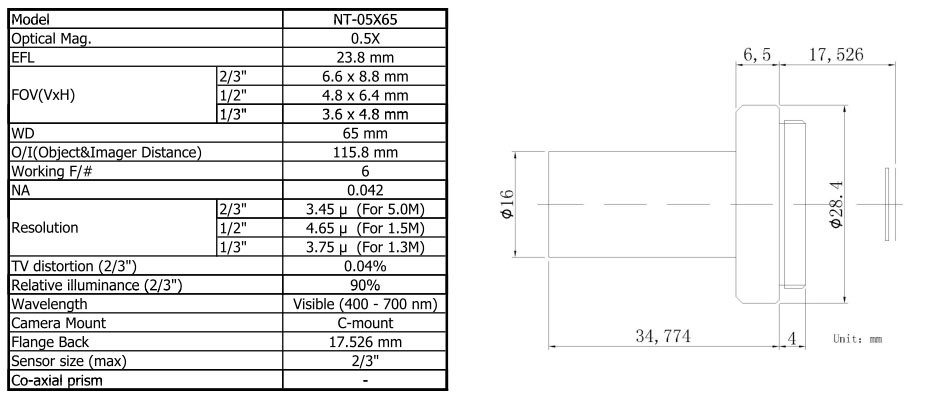

CCD芯片尺寸及鏡頭規格
