一、使用U盤啟動

方法1：當雙翌視覺控制器啟動后，連按“F2”進入BIOS中設定啟動盤為U盤

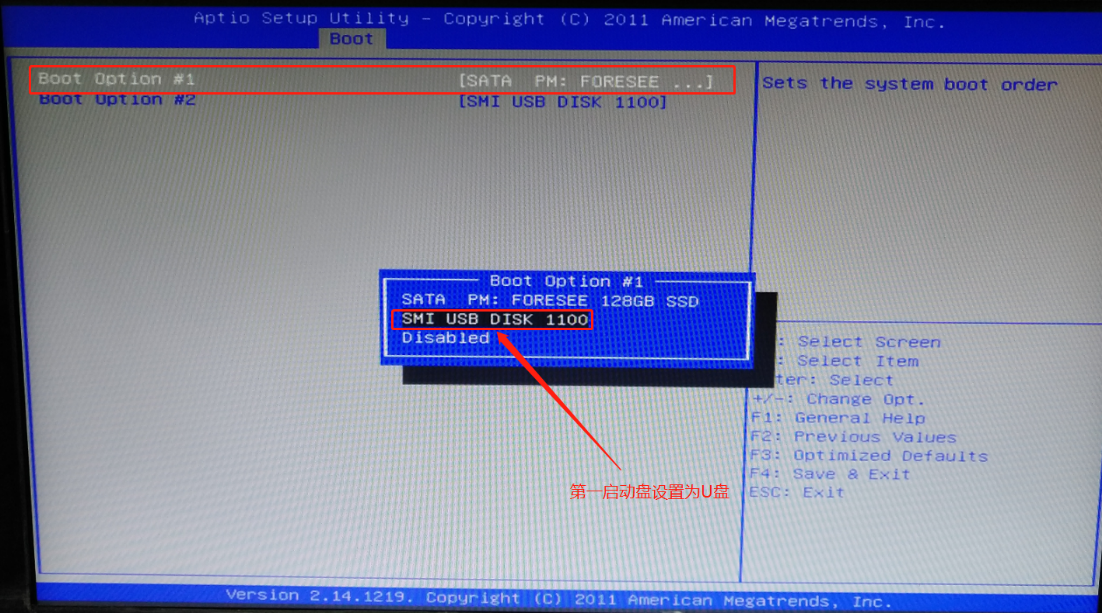

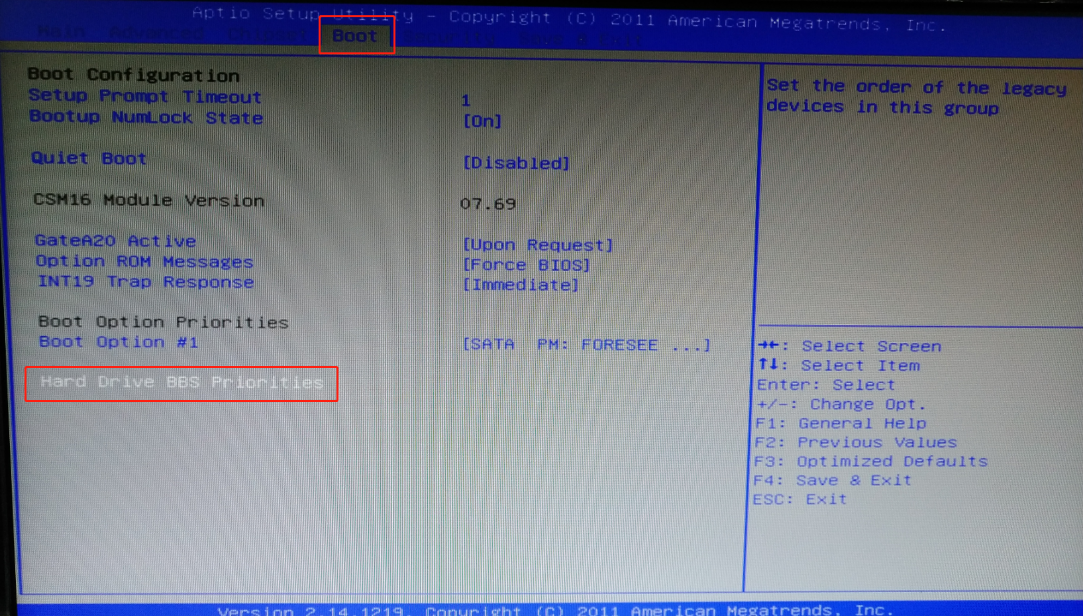

進入此菜單設置優(yōu)先級為相應的U盤，按F4保存設置

等待視覺控制器自動重啟進入U盤啟動界面

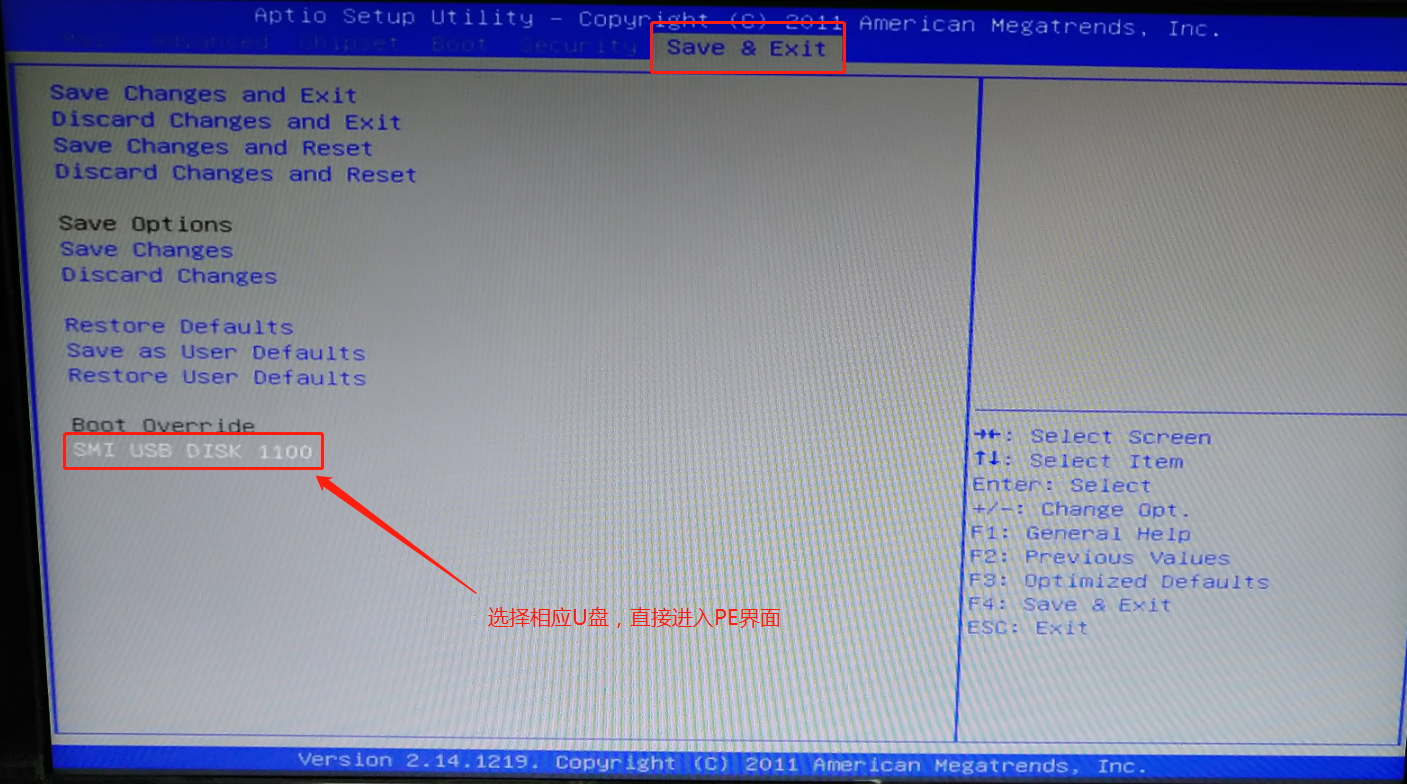

方法2：當雙翌視覺控制器啟動后，連按“F2”進入BIOS中

直接通過U盤選項，進入U盤啟動

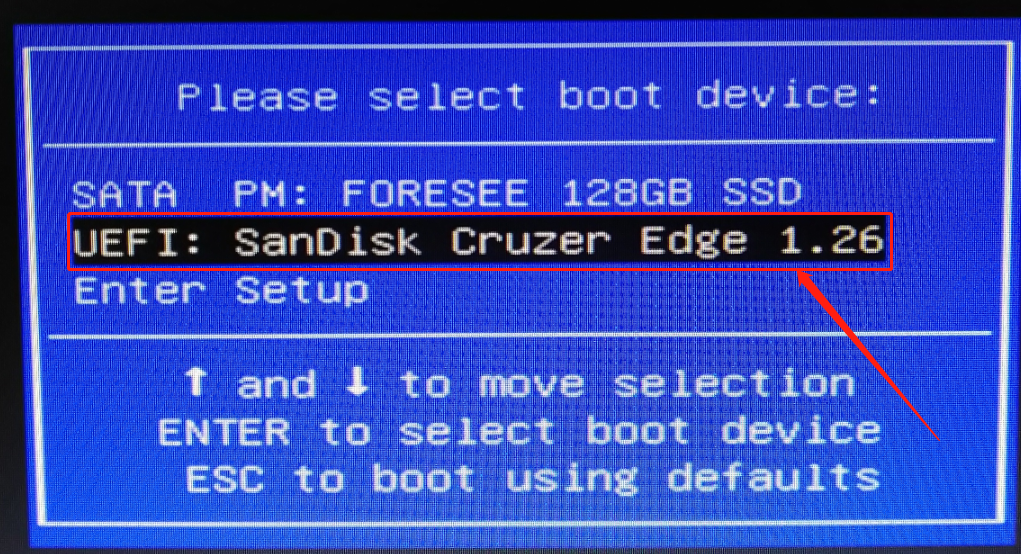

方法3：通過按鍵“F7”自己設置啟動順序【F7按鍵為啟動順序菜單選擇】。

選擇從U盤啟動

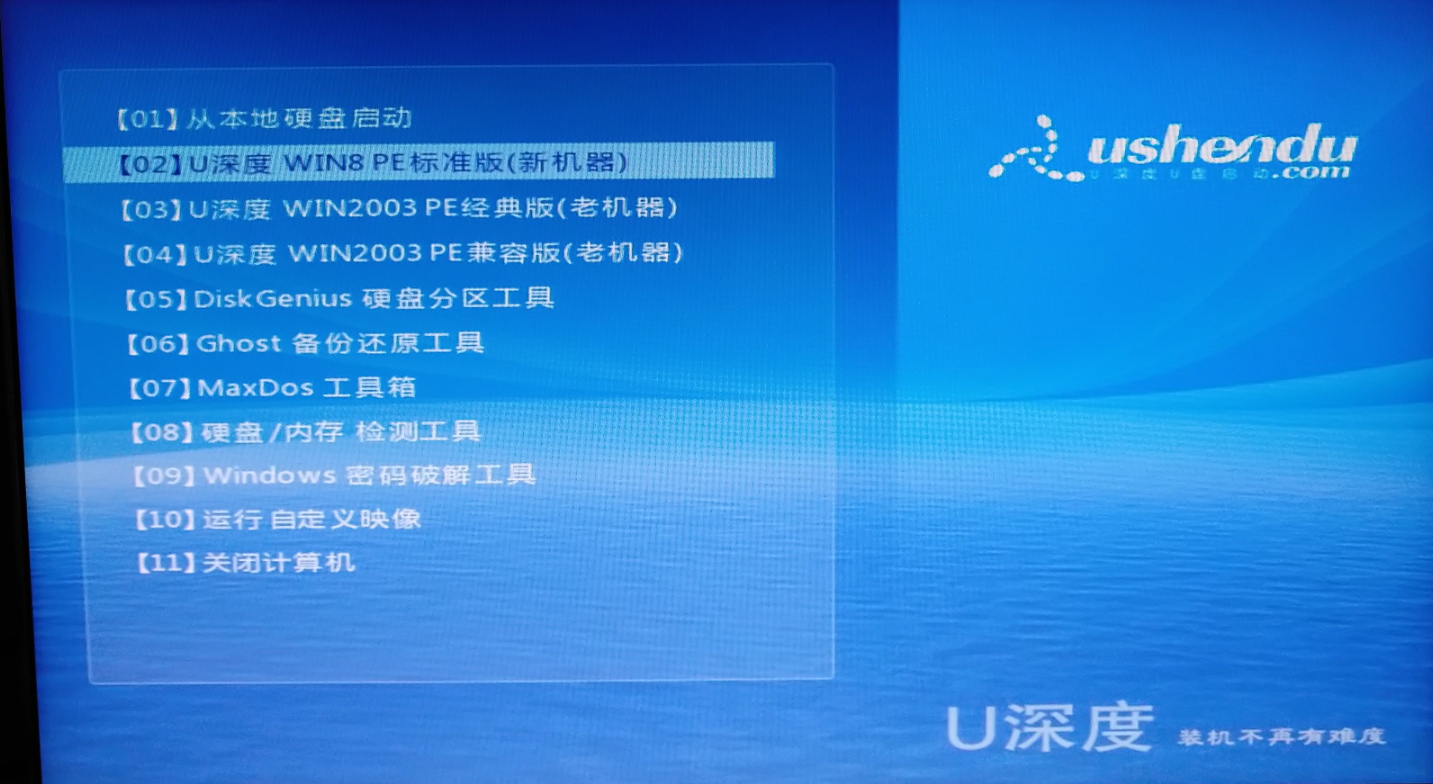

進入PE系統(tǒng)，方便我們后續(xù)的操作系統(tǒng)安裝。

二、驅動程序安裝方式

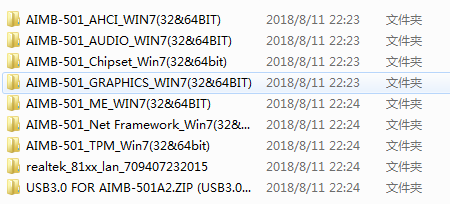

驅動程序文件夾

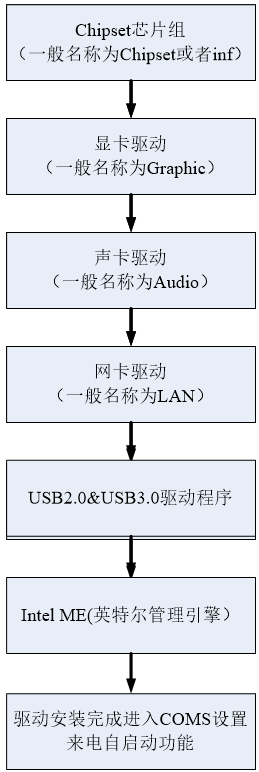

一般安裝驅動程序的順序如下所示：

安裝驅動程序的順序一般如上圖所示。

三、上電自啟動設定

上電自啟動設定

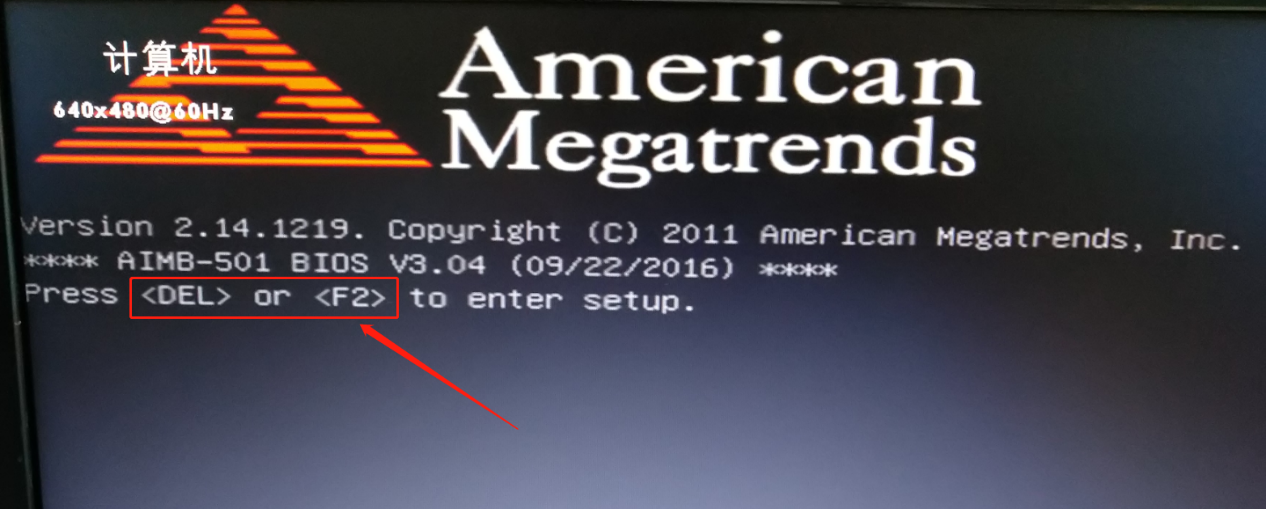

開機啟動按“DEL”或者“F2”按鍵可進入BIOS

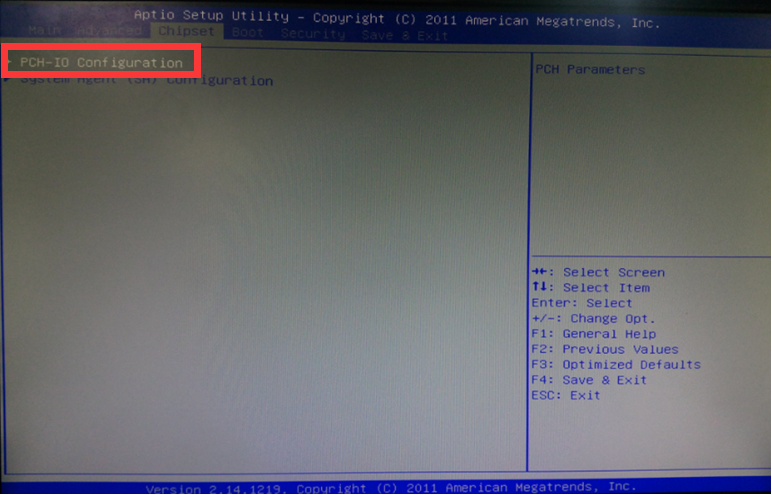

Fig.1"Chipset"標識框

"PCH-IO Configuration"進入此選項中設置，來電自動啟動雙翌視覺控制器選項：

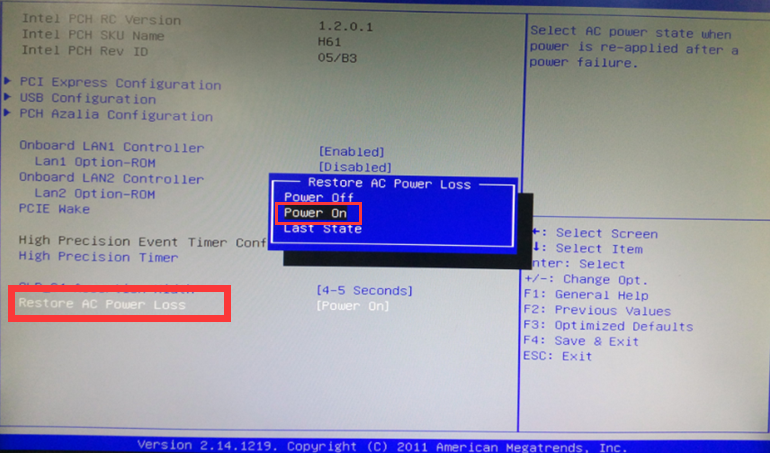

來電自啟動選項

"選中Restore AC Power Loss"選項，設置為“Power On”，設置此選項的目的為電源開啟后，雙翌視覺控制器自動啟動。

四、雙翌視覺控制器分辨率顯卡設定

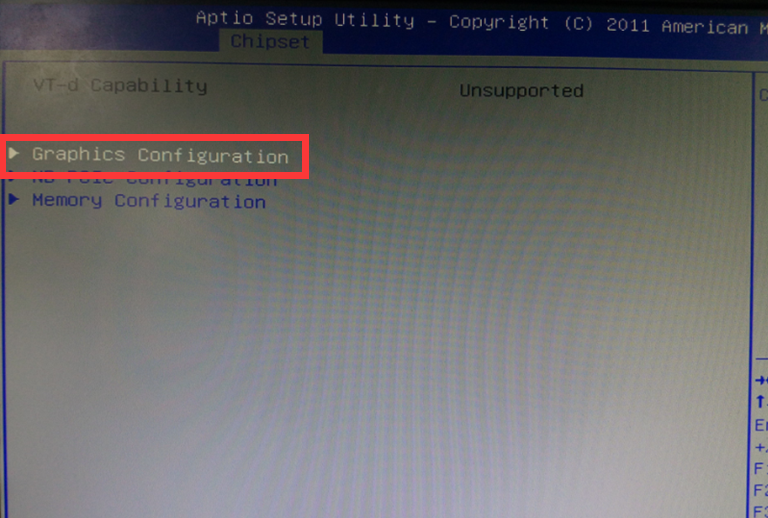

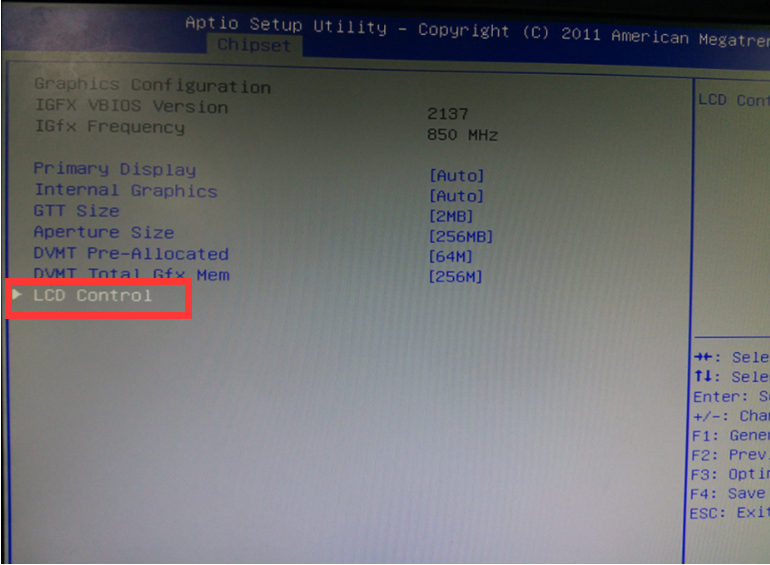

圖像顯卡配置

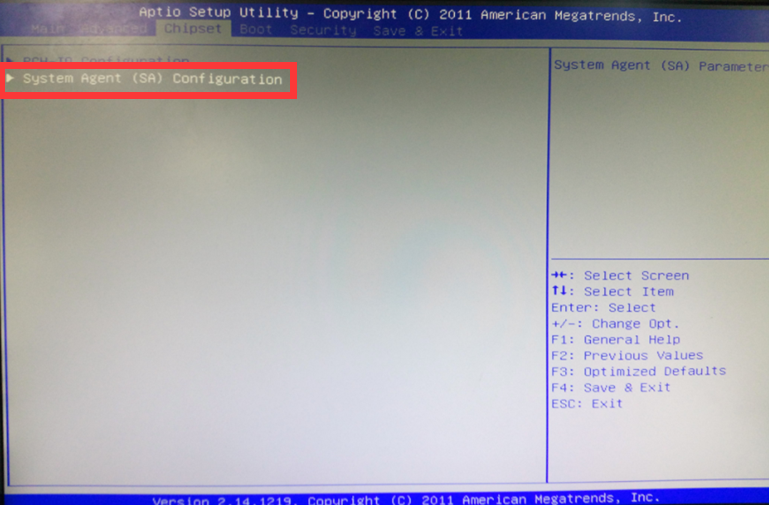

"SystemAgent(SA) Configuration"設定顯卡分辨率

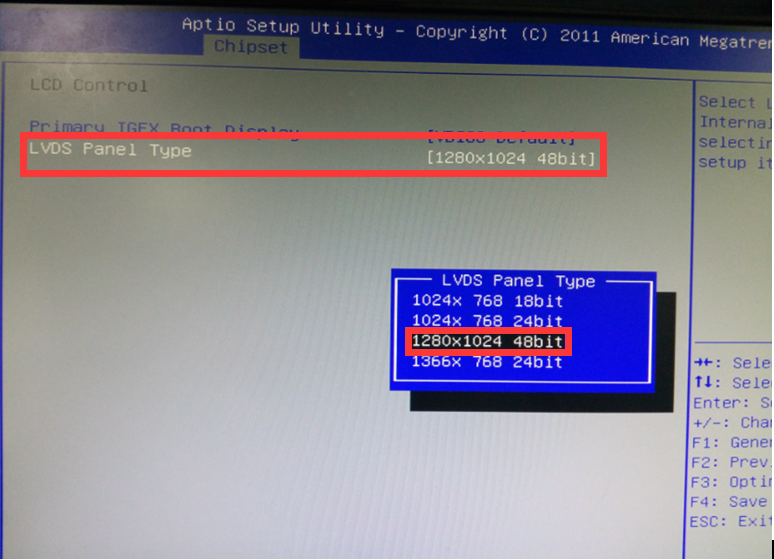

設定分辨率

將"LVDS Panel Type"分辨率設定為1280x1024 48bit.

五、增加接顯示器設置1920x1080分辨率設定方法

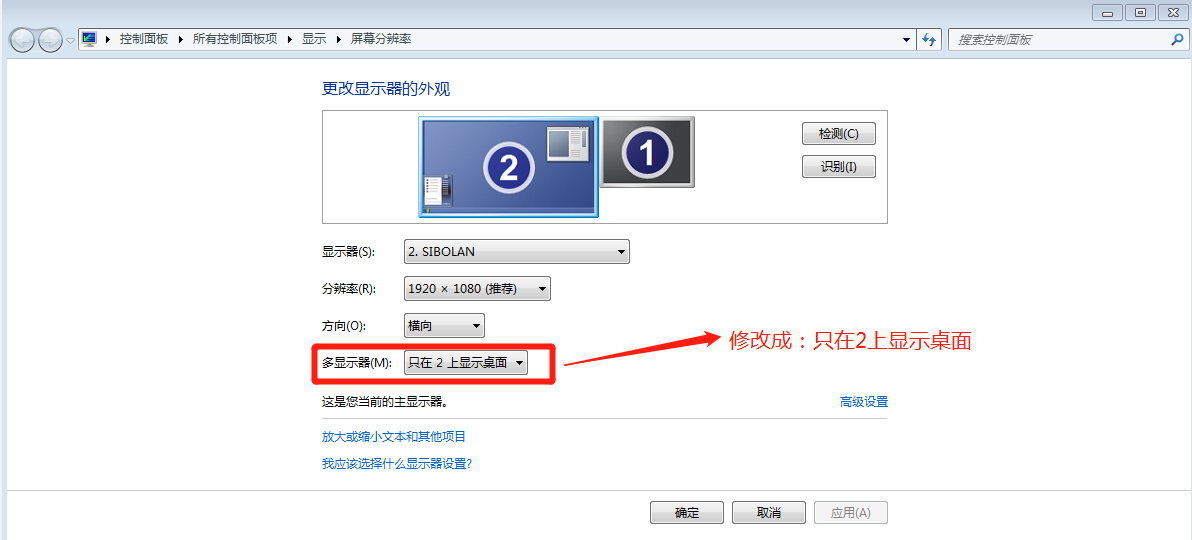

         使用VGA接口，首先需要顯示器支持1920x1080的分辨率，然后按照以下方法設定即可完成1920x1080分辨率的設定。

按照上圖設定方法設定，即可完成支持1920x1080分辨率。
