拖鏈線纜布線指導說明

針對高柔拖鏈線纜的安裝，需關注高頻通信和高頻運動等場景應用需求，在這種場景中，若用不合適的方式布置線纜，可能在使用中造成各種問題，例如線纜外皮磨損、內部導體折斷、相機丟包等。基于以上情況，本節對運動類線纜的基本布線原則和注意事項進行介紹，以幫助您正確安裝、使用相關產品，提升系統整體健康運轉壽命。安裝不當會經常導致拖鏈里面的電纜經常斷芯，在拖鏈電纜布線安裝的注意事項有以下這些。

1、注意電纜不能扭曲

取出拖鏈電纜時，一定不能扭曲。不可以從電纜卷筒或電纜盤的某一端解開電纜，應該先旋轉卷筒或電纜盤將電纜展開，不用時可以將電纜展開或者懸掛起來。

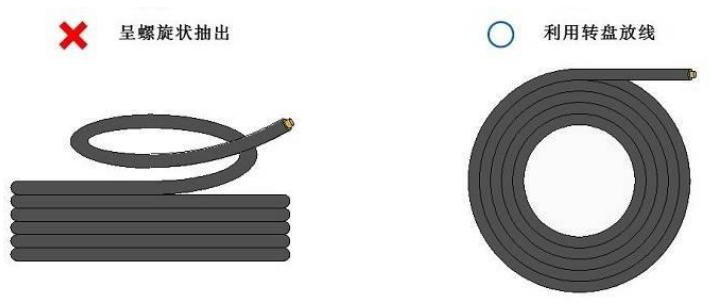

圖 1.注意電纜不能扭曲

2、電纜彎曲半徑盡量保持較大

拖鏈電纜的彎曲半徑是指電纜在正常工作時，彎曲所能承受的最大程度，假設電纜的外徑為 X，則其彎曲半徑需大于 10~12X。

圖 2.彎曲半徑盡量保持較大

3、拖鏈內的張力分布以及固定方式

如果拖鏈電纜在布線時受到張力拉伸會導致拖鏈內壁產生摩擦從而發生護套磨損；布線時過于松散，也會導致拖鏈內壁產生摩擦從而發生護套磨損和拖鏈里面的電纜產生纏繞。正確的布線應該是長度正好可以通過拖鏈的中心線。

電纜的移動部分不能被固定，固定的話會導致彎曲應力無法被分散和吸收，導致固定位置應力集中。在拖鏈的兩端將電纜固定，電纜的移動點離拖鏈端部的距離應為電纜直徑的 20-30 倍。

（1）適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

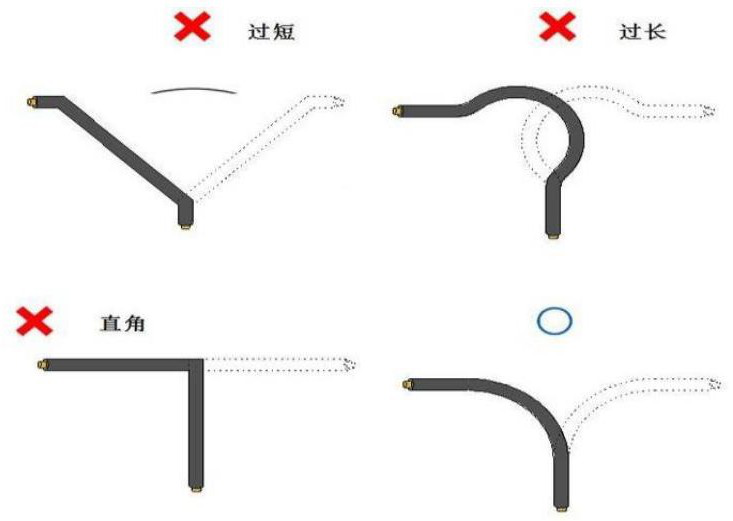

圖 3 保持線纜彎曲部分的自由度

（2）多根特別是外徑不同的電纜組合同時保持電纜彎曲部分的自由度。

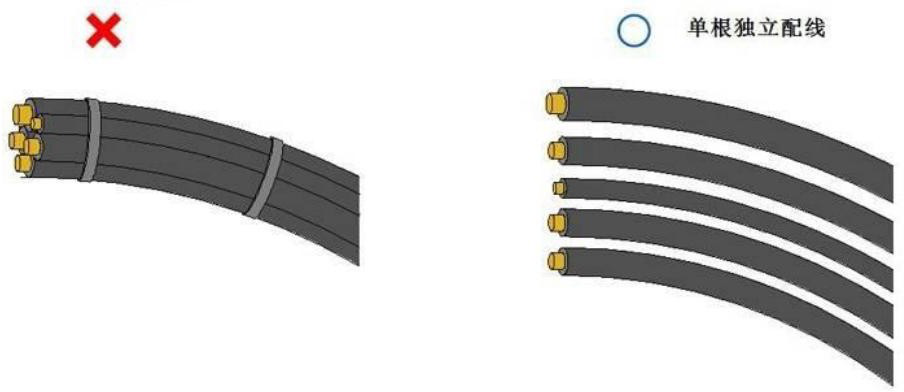

圖 4 多跟線纜組合同時保持彎曲部分自由度

（3）捆扎部分附近不能過度彎曲

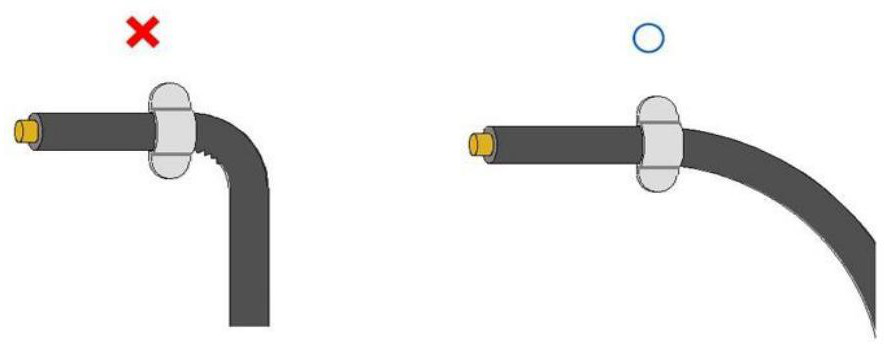

圖 5 多捆扎部分彎曲示意圖

（4）安裝連接器時需要用套管或外殼支撐。

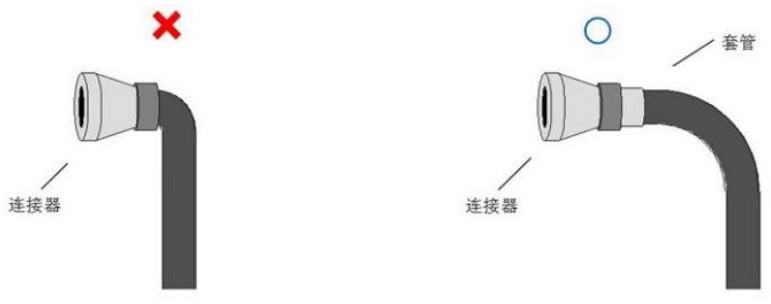

圖 6 連接器接頭支撐示意圖

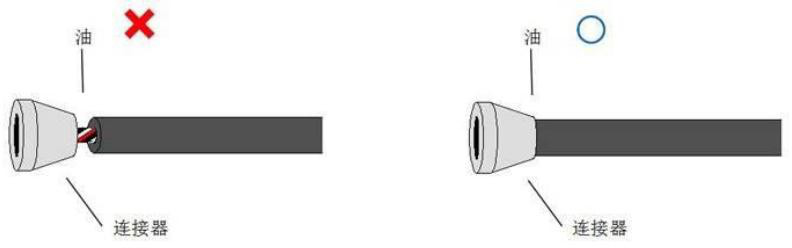

（5）防止連接器根部向電纜內部滲油

圖 7 防止連接器內部滲油示意圖

4、防止電纜互相干擾

選擇能夠保證電纜間距的拖鏈，在拖鏈內實施水平布線時電纜間的空隙至少應為電纜直徑的 10%，這樣在布線的同時才能防止拖鏈電纜之間的相互干擾。

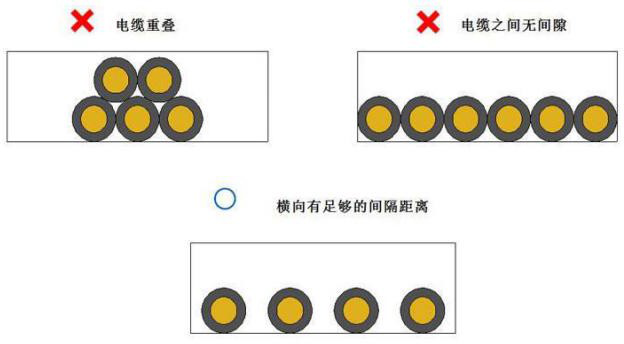

圖 8 防止電纜互相干擾示意圖

5、外徑差異很大的電纜混在配線

外徑差異很大的電纜混在配線，需要隔板將電纜隔開，防止細線被粗線壓迫并且容易斷線。

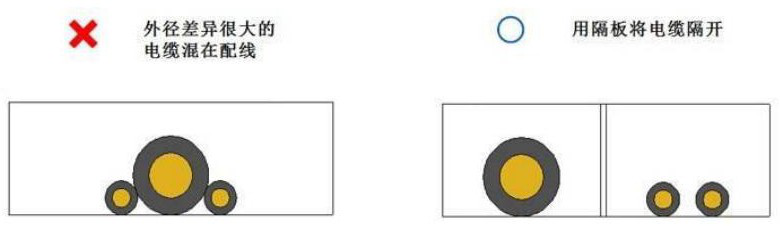

圖 9 電纜混合配線示意圖

6、電纜與送氣管的混在配線

拖鏈電纜與送氣管等較硬的物體混在配線，容易造成電纜受壓斷線，可以使用隔板將拖鏈電纜與送氣管隔開。

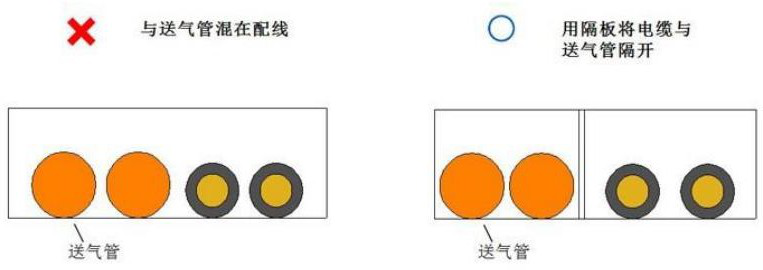

圖 10 線纜和送氣管配線示意圖
