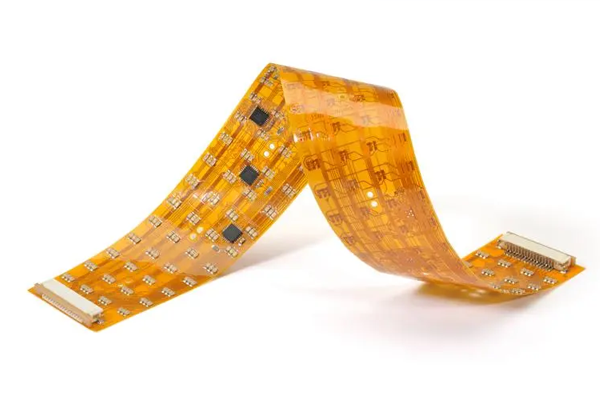

FPC是一種采用柔性絕緣基材制作的印制線路板，擁有許多硬性印制電路板所不具備的優勢。FPC的特點包括高密度配線、輕薄、可自由彎曲以及可立體組裝等，這使得它在產品結構設計和可靠性設計方面表現出顯著的優勢。FPC特別適用于小型化、輕薄化的電子產品，符合下游行業中電子產品智能化、便攜化的發展趨勢。因此，它被廣泛應用于智能手機、平板電腦、可穿戴設備等消費電子領域，以及汽車電子領域和通信領域。

在FPC的生產過程中，絲印是一個至關重要的環節，它關乎到線路板的標識清晰度、電路連接的準確性以及整體的美觀度。而在這個環節中，WiseAlign視覺對位軟件發揮著舉足輕重的作用。

WiseAlign視覺對位軟件是一款專為FPC絲印設計的高精度對位工具。它利用先進的圖像處理技術和算法，能夠實現對FPC上微小標識和電路的高精度識別與對位。這不僅大大提高了絲印的準確性和效率，還有效降低了因對位不準而產生的廢品率，從而顯著提升了FPC的生產質量和產能。

WiseAlign視覺對位軟件能夠達到微米級（μm）的對位精度，這在FPC絲印過程中尤為重要。例如，在某些應用中，對位精度可高達±0.002mm，而在對位的速度方面，軟件以其高效的圖像處理算法和優化的工作流程，實現了快速的對位速度。在一些案例中，對位時間可以在0.4秒內，甚至更快的完成，大大縮短了生產周期，提高了生產效率。

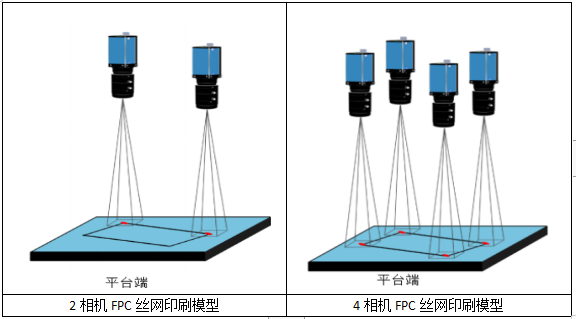

WiseAlign視覺對位系統在此FPC絲印中的應用模型如下：

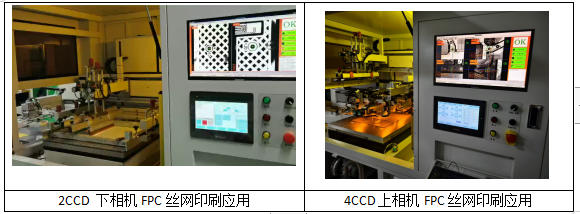

WiseAlign-2C雙相機自對位和WiseAlign-4C四相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，FPC柔性線路板對位精度可達±0.02mm，對位時間在0.4s內完成。

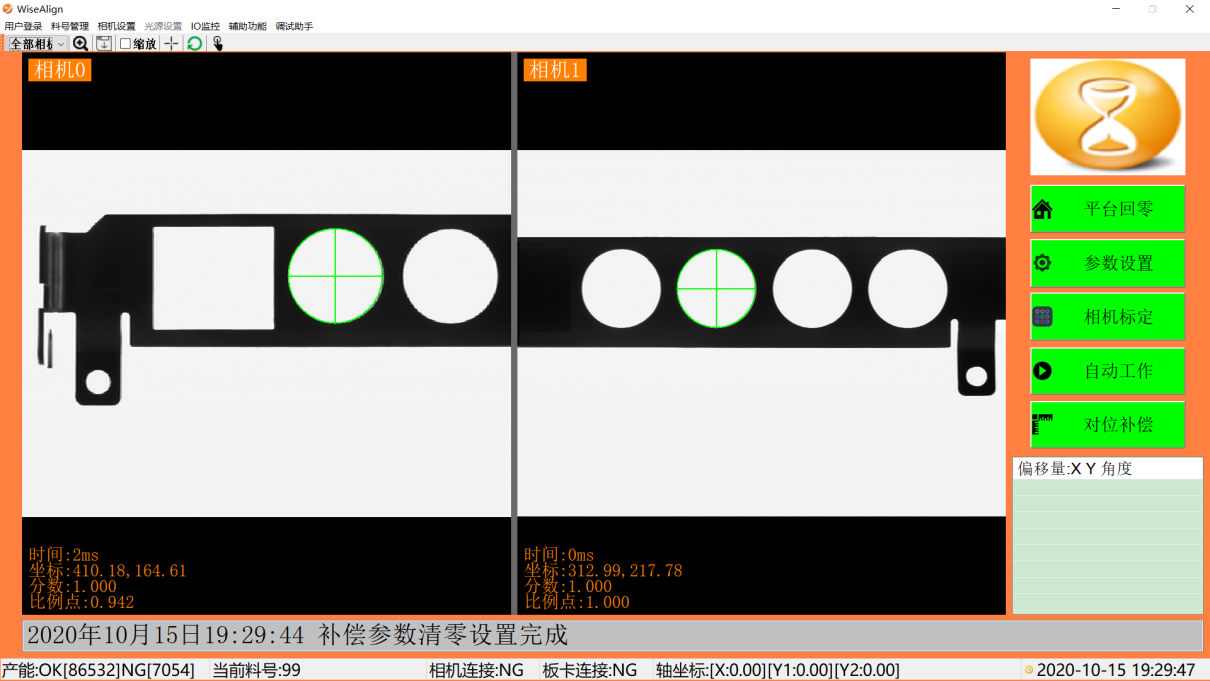

WiseAlign-2C軟件主界面

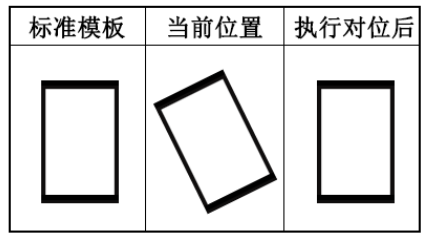

對位原理圖示

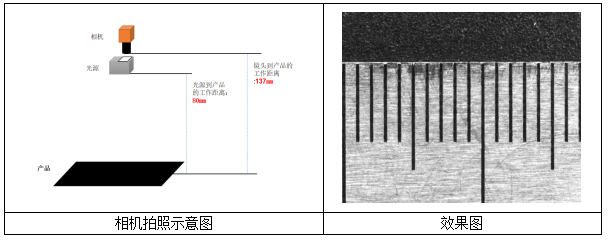

打光配置和實際Mark電拍照圖如下：

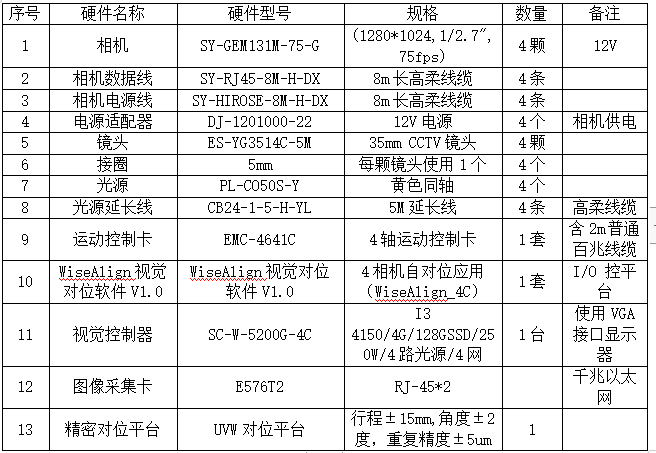

硬件配置清單如下：

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、柔性傳感器、高密度互連板HDI、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
