在當代電子設備的構造中，印刷電路板（PCB）扮演著至關重要的角色，作為承載并集成各類電子元器件的信息平臺。PCB板在電子領域內享有廣泛的應用范圍，其質量優劣直接關聯到最終產品的性能表現。隨著電子科技的不斷進步與電子制造業的蓬勃發展，貼片元件的尺寸日趨微型化，安裝密度顯著提升，這對PCB板的集成能力提出了更高要求。因此，為確保電子產品的卓越性能，PCB板缺陷檢測技術的重要性日益凸顯，已成為電子行業內不可或缺的核心技術之一，對于保障產品質量至關重要。

在PCB線路板的生產流程中，絲印環節扮演著至關重要的角色，它負責在板上精確印制各類標識信息，如元件編號、極性標記、測試點等，這些信息對于后續的組裝、測試及最終產品的識別都至關重要。而在這個過程中，WiseAlign視覺軟件以其卓越的性能，成為了提升生產效率和保證印刷質量的關鍵工具。

WiseAlign，作為一款專為印刷行業設計的視覺對位軟件，其專為PCB線路板絲印生產量身打造的視覺對位軟件，憑借其高精度、高速度及卓越的用戶體驗，在業界展現出了無與倫比的價值與魅力。該軟件深度融合了先進的圖像識別與精細處理算法，能夠實時且精準地捕捉PCB板上的目標坐標，確保絲印內容的每一個細節都得以準確無誤地呈現于板上。

WiseAlign的視覺對位技術達到了令人矚目的微米級（μm）精度，這一特性在PCB線路板絲印的嚴苛要求下顯得尤為重要。在諸多精密應用中，它能夠實現高達±0.002mm的極致對位精度，這一成就無疑為PCB板上的復雜電路布局與精密元件標識提供了堅實的技術支撐。

而在對位速度方面，WiseAlign同樣展現出了其非凡的實力。依托其高效的圖像處理核心與優化至極致的工作流程，軟件能夠在極短的時間內完成復雜的對位任務。在某些生產實例中，對位過程甚至能在驚人的0.4秒內迅速完成，甚至更快，這一速度上的飛躍極大地縮短了生產周期，顯著提升了整體的生產效率與產能。

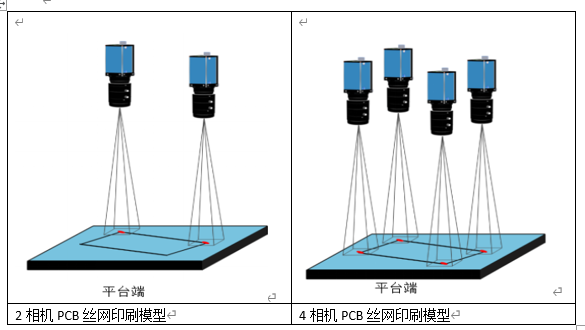

WiseAlign視覺對位系統在PCB線路板絲印中的應用模型如下：

WiseAlign-2C雙相機自對位和WiseAlign-4C四相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。

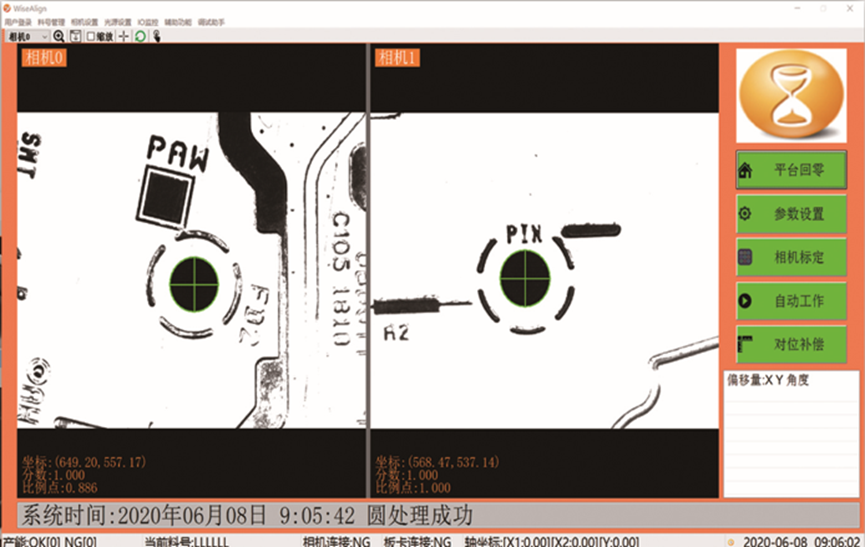

WiseAlign-2C軟件主界面

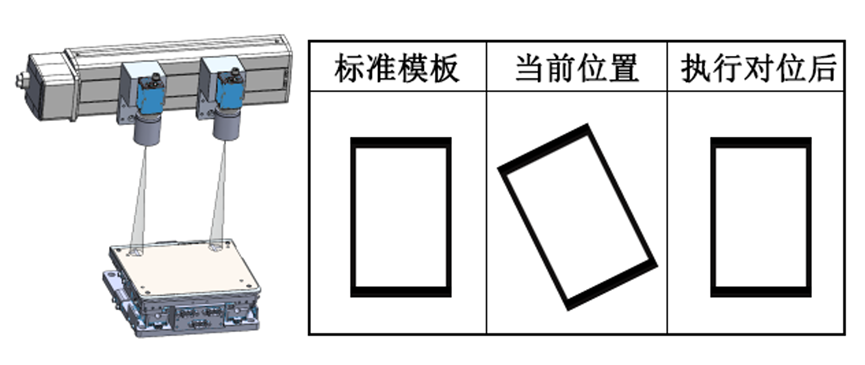

對位原理圖示

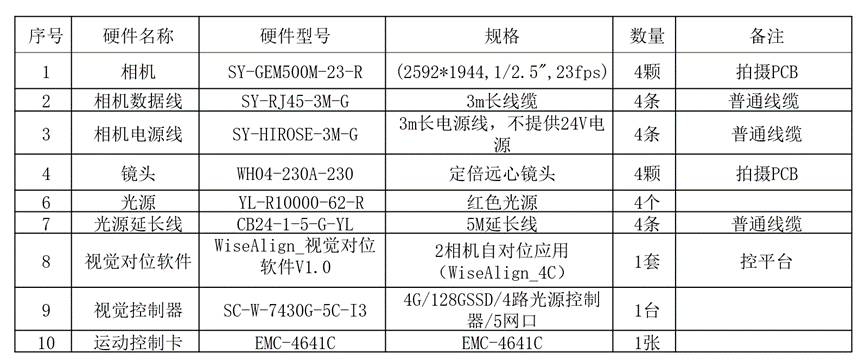

CCD網印自動生產線文字或阻焊配置如下：

CCD對位單臺面真空印刷塞孔配置：

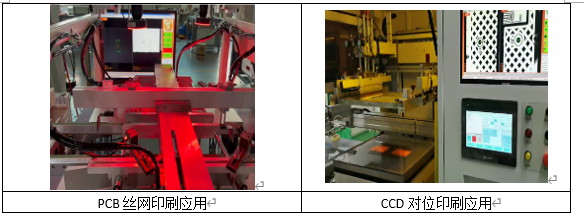

此方案適用領域為:PCB線路板、多層板、LCD、LED、觸摸屏設備、集成電路板（IC板）等電子元器件的表面絲網印刷、填孔、通孔、PCB塞孔相關工藝制造。

隨著工業自動化方面的迅速發展，深圳市雙翌光電科技有限公司作為一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業，在不斷開發制造更新、更可靠的產品，以滿足各行業的需求。除高品質的產品外，在技術上訓練有素的深圳市雙翌光電科技有限公司銷售隊伍還提供全方位的服務，從解決應用問題、技術銷售支持到對用戶的要求做出快速反應。深圳市雙翌光電科技有限公司一直致力于支持廣大用戶，并協助他們成為其行業中的佼佼者。

PCB線路板高精度印刷應用
