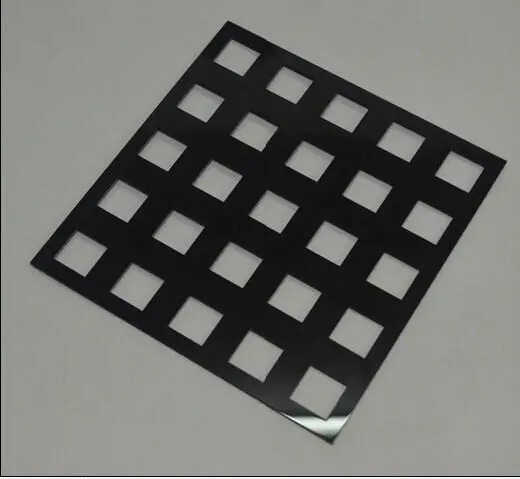

亞克力材質因其質輕、價廉、易于成型、透明度高及色彩鮮艷等優點，在建筑、廣告、家居等多個領域得到廣泛應用。在廣告與展示方面，亞克力常被用于制作燈箱、招牌、指示牌等，成為廣告宣傳的重要媒介。

而亞克力絲印，即在亞克力材料上進行絲網印刷的工藝，更是進一步提升了亞克力制品的裝飾性和功能性。而通常亞克力的絲印都是通過片料方式，片料通常是單張或少數幾張一起進行印刷，這要求每次印刷都必須達到極高的定位精度，以確保圖案的準確性和一致性。片料之間可能存在的微小差異（如尺寸、形狀、平整度等）都會增加定位的難度。所以在絲印過程中，如何確保圖案與亞克力表面的精確對位，成為了一個技術難題。這時，WiseAlign視覺軟件憑借其強大的功能，成為了解決這一問題的關鍵。

WiseAlign視覺軟件憑借雙翌自主研發的復雜圖像處理算法搭配高精度成像技術，實現了對亞克力材料表面的微米級精準識別與定位，確保了印刷圖案的精確對位。同時，視覺軟件還能在印刷過程中實時糾偏，調整位置，避免材料堆積不均或位置偏移導致的質量問題。此外，WiseAlign視覺軟件還具備高效自動化、靈活性與兼容性強的特點，能夠簡化操作流程，提高生產效率，降低生產成本和人工干預的風險。

WiseAlign視覺對位軟件能夠達到微米級（μm）的對位精度，這在絲印過程中尤為重要。例如，在某些應用中，對位精度可高達±0.002mm，而在對位的速度方面，軟件以其高效的圖像處理算法和優化的工作流程，實現了快速的對位速度。在一些案例中，對位時間可以在0.4秒內，甚至更快的完成，大大縮短了生產周期，提高了生產效率。

片料在印刷前與印刷后，都可能存在的缺陷種類更多樣，如劃痕、污漬、凹凸不平等，且這些缺陷可能分布在片料的任何位置。這些缺陷不僅影響印刷效果，還可能對后續加工和使用造成困擾。

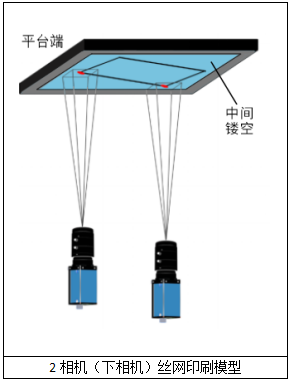

WiseAlign視覺對位系統在此亞克力絲網印刷的應用模型如下：

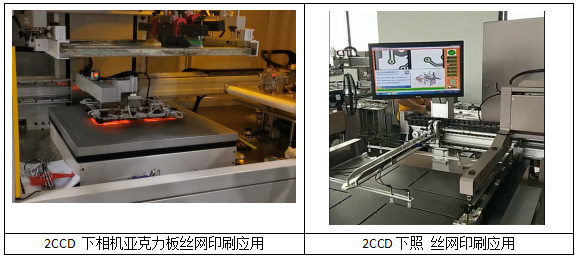

WiseAlign-2C雙相機自對位在工業自動化領域中應用的非常廣泛，其機構工藝簡單，容易實現，而雙翌WiseAlign軟件操作簡單容易上手，公司也配套提供軟件教學、遠程培訓。此案例中使用軟件進行高精度的對位應用，讓亞克力片材在網板絲印的過程中對位精度可達±0.02mm，而在對位的時間也可以控制在在0.3s內完成，只要硬件設備配合得當，更快的速度也能夠達到，極大的提升了生產的效率。

WiseAlign-2C軟件主界面

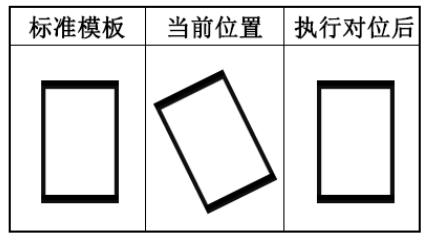

對位原理圖示

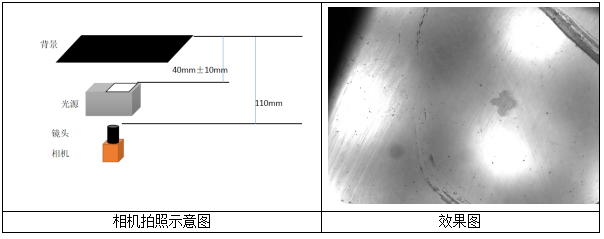

打光配置和實際Mark電拍照圖如下：

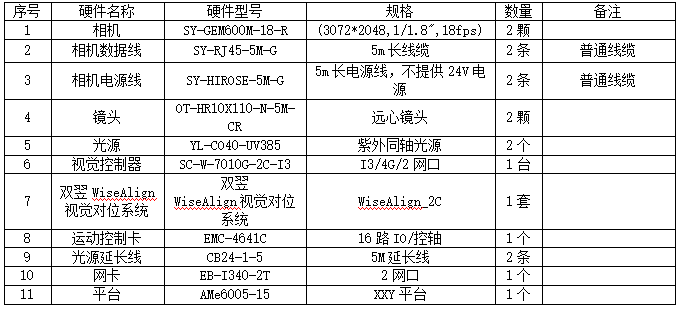

硬件配置清單如下：

此方案適用領域為:Pet薄膜材料、柔性觸摸屏、玻璃、電腦鍵盤線路、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
