PVC薄膜，全名為Polyvinylchlorid薄膜，是一種由聚氯乙烯（PVC）為主要成分制成的塑料薄膜。它以其獨特的物理和化學性能，在多個行業中得到了廣泛應用。PVC薄膜不僅具有良好的耐磨性、耐刮性、耐水性和耐油性，還能抵抗多種化學物質的侵蝕，這使得它在包裝、建材、醫藥、電氣等領域中發揮著重要作用。

絲網印刷是PCV薄膜應用中一種重要的技術。PVC薄膜絲網印刷是將油墨通過絲網印版上的網孔轉移到PVC薄膜表面，形成所需圖案和文字的過程。這種技術結合了PVC薄膜的優良性能和絲網印刷的高精度特點，使得印刷品在色彩、清晰度、耐久性等方面都達到了很高的水平。

在PVC薄膜的絲網印刷過程中，引入WiseAlign視覺對位軟件無疑將帶來顯著的優勢。WiseAlign，作為雙翌光電科技有限公司專為印刷行業研發的簡易型CCD視覺對位軟件，其高精度、高效率與易操作性完美契合PVC薄膜絲網印刷的需求。該軟件通過高精度的視覺識別與定位技術，將圖案與PVC薄膜表面的位置精確匹配，確保每一次印刷都準確無誤，顯著提升印刷精度至微米級，達到±0.002mm的卓越表現。

WiseAlign的快速對位速度和高效的圖像處理算法，對位時間能輕松控制在0.3秒內，這一步驟節省的時間，能夠有效縮短整個流程的生產周期，提升了生產效率，讓機器產量翻倍。在卷對卷PVC薄膜的連續印刷作業中，這一特性尤為關鍵，速度的提升，有助于企業實現大規模、高效率的生產目標。此外，WiseAlign視覺對位軟件還具備降低廢品率的能力，一是通過算法帶來的精確對位減少因位置偏差導致的次品，從而提升產品質量和生產效益。二是系統軟件能夠對產品進行印刷質量的檢測，確保產品的生產質量，及時發現各種細小瑕疵，及時作出印刷上的調整，避免了企業物料的損失。

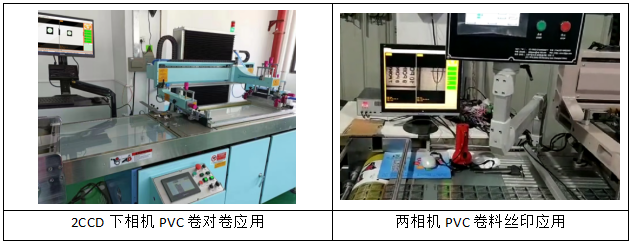

WiseAlign視覺對位系統在這項卷對卷PVC膜應用案例的應用模型如下：

WiseAlign-2C雙相機自對位系統是工業自動化中運用最多的系統之一，軟件的界面分布簡潔明了，便于用戶快速上手。在此案例中，利用WiseAlign軟件進行高精度、高速度的對位作業。

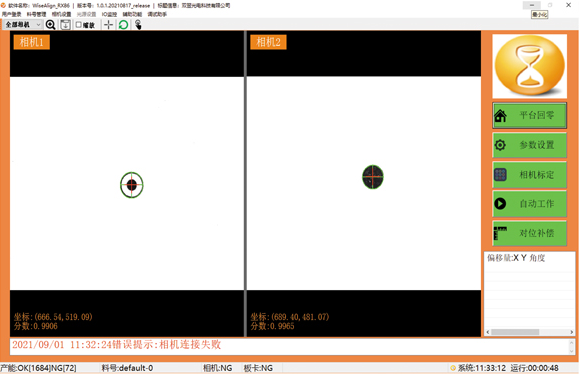

WiseAlign-2C應用的軟件主界面

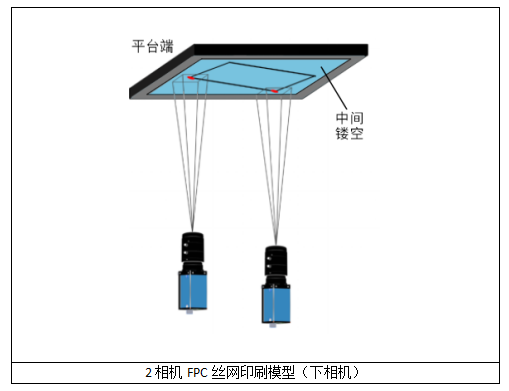

對位原理圖示

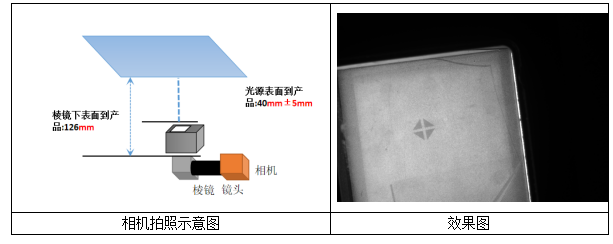

打光配置和實際Mark點拍照圖如下：

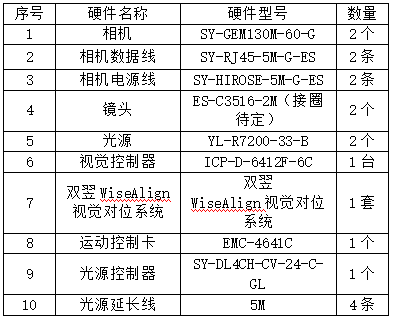

硬件配置清單如下：

此方案適用領域為:PET薄膜、PVC薄膜、柔性扁平電纜（FFC）、柔性觸摸屏、電熱膜、地暖膜、鋁箔、銅箔等金屬箔材、光學薄膜、絕緣薄膜等軟性卷材的絲網印刷、填孔、通孔、檢測等相關工藝制造。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品。客戶從我們雙翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。

高精度視覺絲印PVC薄膜應用
