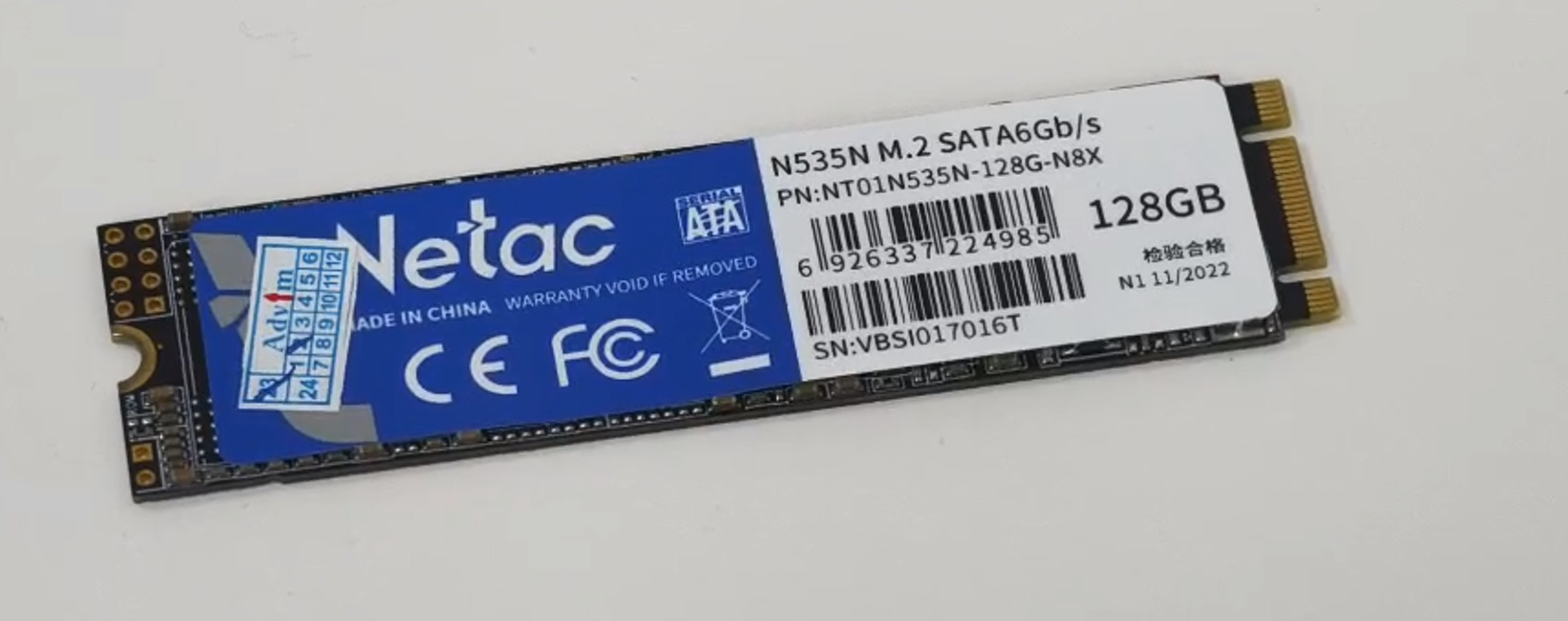

PCB貼標是電路板制造中的關鍵環節，涉及將不干膠標簽、電子監管碼等準確貼附于板面。常見的是使用貼標機，來高效完成這一過程，以確保標簽位置精確，提升生產效率。

在這PCB貼標過程中，MasterAlign視覺軟件扮演了至關重要的角色。該軟件集成了先進的視覺技術和智能算法，為貼標機提供了強大的視覺識別和對齊能力。通過實時捕捉并分析PCB板與將要貼上的標簽位置的圖像信息，MasterAlign能自動調整貼標位置，實現精準對位，減少了對位貼標的誤差。

MasterAlign視覺對位軟件不僅兼容多種工業相機和控制設備，還具備易學習、易操作的特點，無需編程基礎即可快速上手。其簡潔明了的操作界面和多樣化的學習途徑，使得操作人員能夠輕松掌握使用技巧，進一步提升貼標效率與準確性。

綜上所述，MasterAlign視覺軟件在PCB貼標機中的應用，極大地推動了電路板制造行業的自動化、智能化進程，成為提升生產效率、降低人工成本的重要工具。

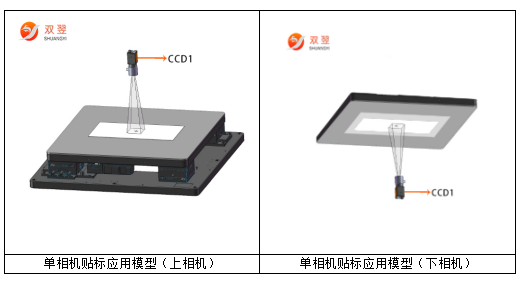

MasterAlign視覺對位系統在此應用中的模型如下：

MasterAlign-1C單相機在工業自動化中應用極為普遍，其機構構造簡潔明了，工藝實現流程簡便快捷，便于企業快速部署與實施。軟件界面直觀友好，操作流程簡單易懂，用戶上手迅速，學習成本低。在此案例中展現出高精度對位能力，貼標對位精度高達±0.02mm，同時每次對位僅需0.4秒，顯著提升生產效率和精度。

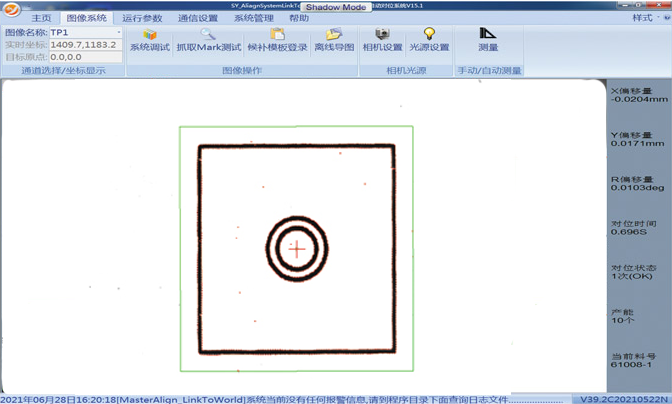

MasterAlign-1C軟件主界面

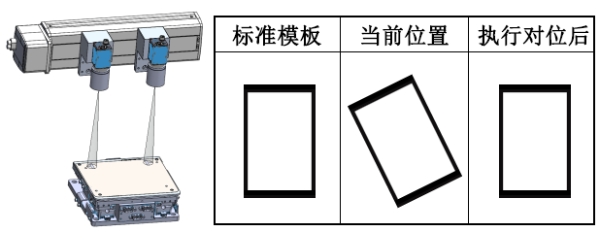

對位原理圖示

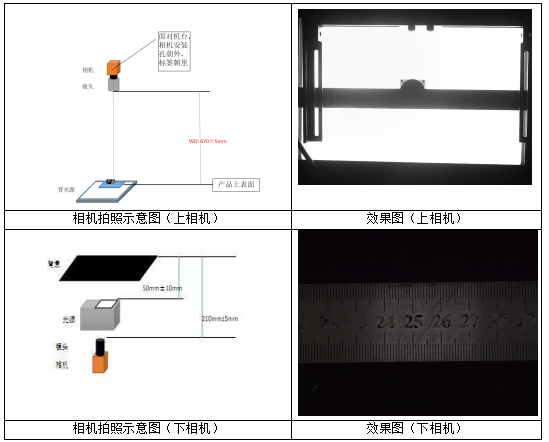

打光配置和實際Mark電拍照圖如下：

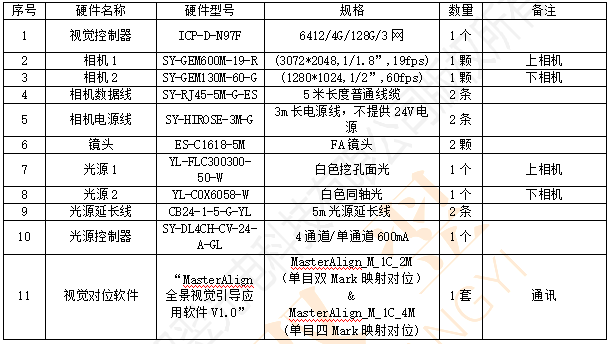

硬件配置清單如下：

此方案適用領域為:手機背板、平板外殼、包裝外標簽、電子版二維碼、線路板標識等產品的貼標應用。
