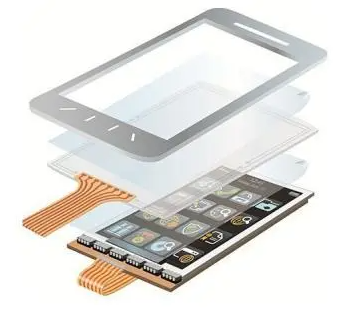

OCA貼合工藝是一種高端顯示技術，廣泛應用于智能手機、平板電腦等電子產品中。它利用OCA（Optical Clear Adhesive）這種無基材的光學透明雙面膠，將面板與觸摸屏無縫貼合，以提升屏幕顯示效果和防護性能。OCA貼合工藝要求極高的精度，因為任何微小的偏差都可能導致氣泡、褶皺或錯位，影響用戶體驗。

在OCA貼合過程中，OCA貼合機作為關鍵設備，其精度直接決定了貼合效果。高精度貼合機能夠確保OCA膠均勻分布，減少貼合過程中的誤差，提高良品率。然而，僅靠高精度設備還不足以應對所有挑戰，特別是在大規模生產中，如何快速、準確地完成每一次貼合，成為了一個亟待解決的問題。

在這個時候，雙翌自主研發的MasterAlign視覺對位軟件便發揮了重要作用。該軟件通過高精度的視覺識別技術，輕松實現了對貼合過程中各部件的精準定位。它支持多種圖像識別方法與多種組合對位方式，能夠根據當前不同產品的特性進行靈活配置。在貼合過程中，配合CCD相機，MasterAlign軟件會實時捕捉并分析圖像數據，計算出各部件之間的偏差，并控制貼合機進行自動調整，確保每一次貼合都能達到極高的精度，軟件的對位精度穩定控制在正負一個絲。

貼合機在使用MasterAlign視覺對位軟件后，OCA貼合工藝中的眾多困難得到了有效解決。首先，軟件大大提高了貼合的精度，極大的減少了氣泡、褶皺和錯位等問題的發生，提升了產品的整體品質。其次，該軟件簡化了操作流程，作為當前業內操作最簡單的視覺軟件之一，很好的降低了對操作人員技能的要求，提高了生產效率。MasterAlign軟件還支持一鍵自動完成標定步驟和圖畫式補償指引等功能，進一步提升了設備的智能化水平和易用性。

綜上所述，OCA貼合工藝與MasterAlign視覺對位軟件的結合應用，為貼合領域的發展注入了新的活力。它們共同推動了高精度、高效率、高品質的顯示觸控產品的生產，滿足了消費者對高品質電子產品的需求。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的OCA貼合機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

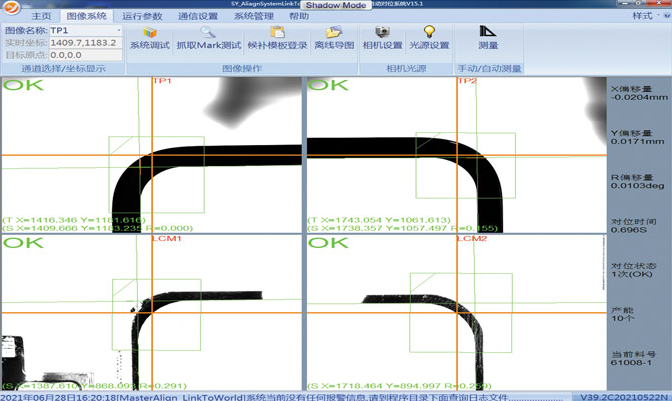

MasterAlign-4C軟件主界面

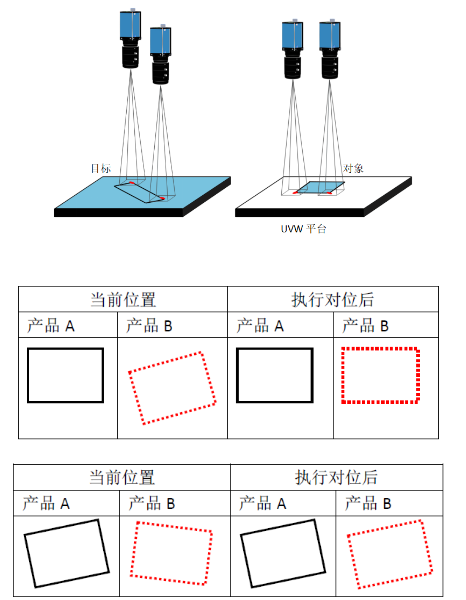

對位原理圖示

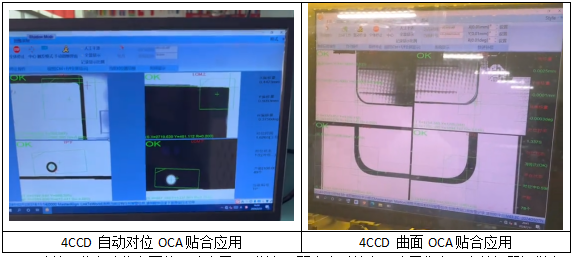

打光配置和實際Mark電拍照圖如下：

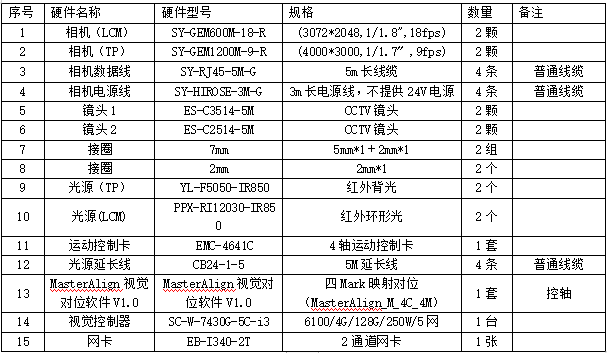

硬件配置清單如下：

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

隨著工業自動化方面的迅速發展，深圳市雙翌光電科技有限公司作為一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業，在不斷開發制造更新、更可靠的產品，以滿足各行業的需求。除高品質的產品外，在技術上訓練有素的深圳市雙翌光電科技有限公司銷售隊伍還提供全方位的服務，從解決應用問題、技術銷售支持到對用戶的要求做出快速反應。深圳市雙翌光電科技有限公司一直致力于支持廣大用戶，并協助他們成為其行業中的佼佼者。
