CCD定位激光打標在IC行業的應用日益廣泛,其顯著優勢體現在對IC芯片的精確標記上。無論是托盤裝的IC還是其他形狀不規則的IC產品,CCD視覺定位系統都能通過高精度CCD相機捕捉產品的角度和位置,隨后將圖像信息進行處理,提取出產品的特征,如形狀、大小、位置等,并將這些信息轉化為激光器的物理坐標,從而控制激光器進行精確打字或磨字。這一技術不僅大幅提升了生產效率,還有效節省了人工成本,確保了高效、精準的打標效果。
在工作工序上,CCD定位激光打標遵循一系列嚴格的操作流程。首先,將待打標的IC產品放置于CCD視覺定位系統的平臺上,然后通過相機對產品進行拍攝,獲取其圖像信息。接著,對圖像進行處理,提取特征信息,并轉化為激光器的物理坐標。最后,根據這些坐標,激光器進行精確打標,并對打標后的產品進行質量檢測,確保打標效果滿足要求。
在加工方式上,CCD定位激光打標采用非接觸式的加工模式,利用高能量密度的激光對IC產品表面進行局部照射,使其表層材料汽化或發生顏色變化的化學反應,從而留下永久性標記。這種加工方式具有高精度、高適應性、高速度等特點,能夠充分滿足IC行業對打標精度和效率的高標準需求。
值得一提的是,LaserKnights視覺激光軟件作為CCD定位激光打標系統的核心部分,為IC行業帶來了諸多革命性的改變。該軟件具備先進的視覺算法,能夠準確捕捉IC產品的位置和角度,實現無治具、任意角度、任意位置的精準打標。同時,它還支持在同一批次中處理多種不同的IC產品,大大提高了生產效率和靈活性。此外,一鍵式標定功能簡化了標定過程,提高了工作效率;高精度視覺識別能力確保了打標的準確性和一致性;而自動化編碼、打印序列號、批號、日期等信息的功能,則實現了全自動化生產流程,進一步提升了生產效率。
綜上所述,CCD定位激光打標技術在IC行業中的應用前景廣闊,其高精度、高效率、高適應性的特點使其成為行業內的優選技術。而LaserKnights視覺激光軟件作為其核心部分,更是為行業帶來了前所未有的進步和變革,為IC行業的持續發展注入了新的活力和動力。
通過雙翌視覺軟件的引導,激光的對位能夠達到微米級(μm)的對位精度,對位精度可高達±0.001mm,超高的對位精度便保證了每次打標的質量。而在對位的速度方面,軟件以其高效的圖像處理算法和優化的工作流程,實現了快速的對位速度,對位時間可以在0.2秒內,甚至更快的完成。

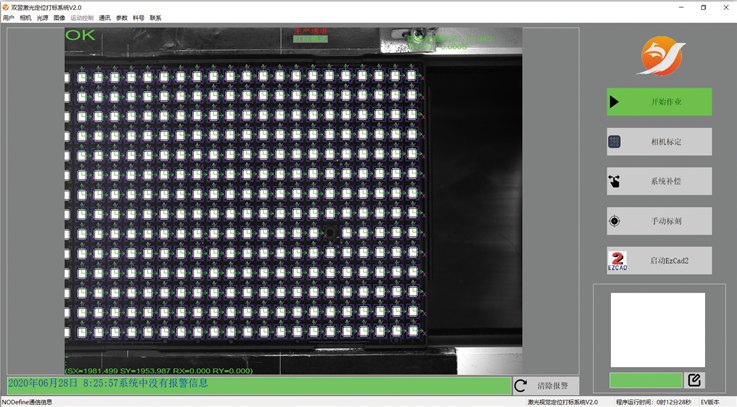

軟件主界面

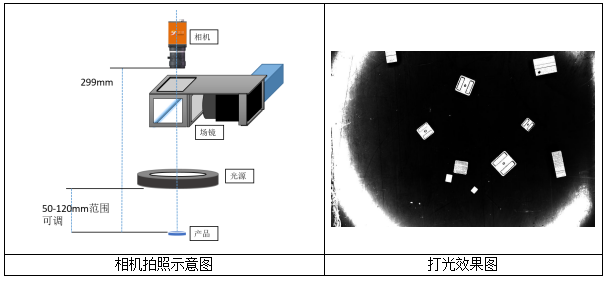

打光配置和實際Mark電拍照?qǐng)D如下:

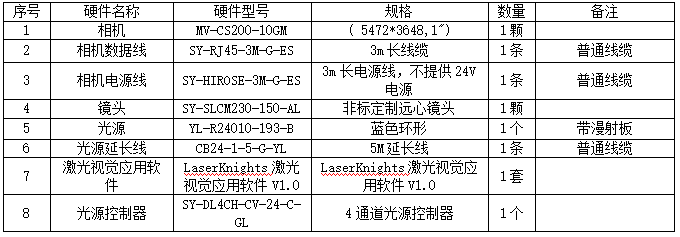

硬件配置清單如下:
此方案適用領域于各種激光打標、激光切割、激光焊接應用,視覺引導激光進行各種產品的加工。
