高速模切機作為工業生產中的關鍵設備,其速度和精度直接關系到產品的質量和生產效率。而在這一過程中,MasterAlign視覺對位軟件發揮了至關重要的作用。高速模切機憑借其高精度、高效率、自動化的特點,廣泛應用于印刷包裝、電子制造、汽車制造等多個領域,成為實現自動化生產不可或缺的一環。而MasterAlign視覺對位軟件,作為雙翌公司專為模切行業打造的高效視覺應用軟件,更是為高速模切機帶來了革命性的提升。
MasterAlign視覺對位軟件具備高精度定位、智能化調整、兼容性強、易于操作等特點。它能夠實時捕捉并分析待加工材料的圖像信息,通過精確的算法計算出最佳切割路徑和位置,實現微米級的定位精度。同時,軟件還具備強大的智能分析能力,能夠自動適應不同型號、不同尺寸的材料,快速調整切割參數,確保每一次模切都能達到最佳效果。此外,MasterAlign視覺對位軟件還支持多種硬件設備和控制系統,能夠輕松接入現有的生產線,實現無縫對接,操作界面也簡潔明了,易于上手。
在高速模切機中,MasterAlign視覺對位軟件的應用極大地提高了切割精度和生產效率。軟件能夠實時捕捉材料的圖像信息,精確計算出切割路徑和位置,確保切割精度達到微米級,滿足高品質要求。同時,軟件的高速處理能力也縮短了切割周期,提高了生產效率。此外,由于切割精度高、定位準確,廢品率也大大降低,節省了材料成本和生產時間。更重要的是,MasterAlign視覺對位軟件能夠自動適應不同型號、不同尺寸的材料,快速調整切割參數,實現了智能化生產,提高了生產線的靈活性和響應速度。

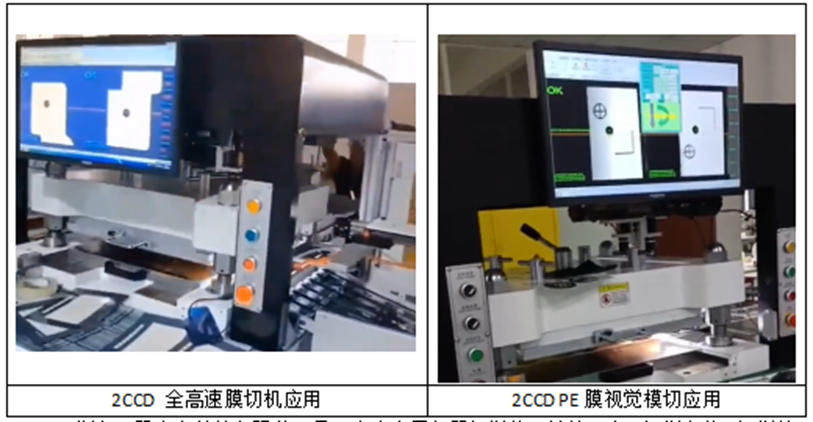

以卷對卷高速激光模切機為例,該設備在采用MasterAlign視覺對位軟件后,成功取代了傳統模切方式,不受切割圖形限制,實現了對印刷后的成卷材料的連續自動模切。同時,采用高速振鏡飛行切割技術,切割速度更快,后聚焦的光學原理讓光斑更細,切割效果更好。此外,糾偏系統的配備也讓自動收送料更精準,從而保證了模切的準確性。
綜上所述,MasterAlign視覺對位軟件在高速模切機中的應用,不僅提高了切割精度和生產效率,降低了廢品率和生產成本,還為工業生產帶來了顯著的效益。它使得高速模切機更加智能化、自動化,為企業的生產和發展提供了有力的支持。

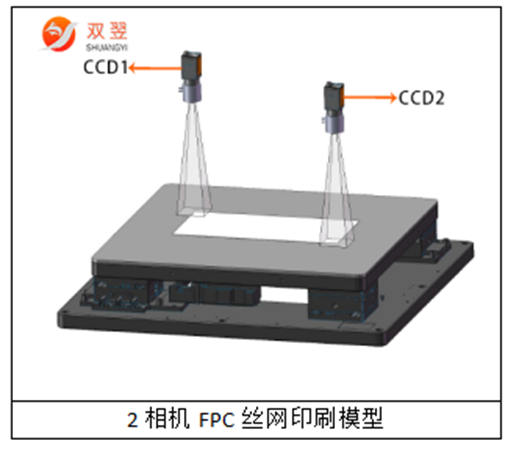

MasterAlign視覺對位系統在此應用中模型如下:
MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛,機構工藝簡單易實現,軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用,對位精度可達±0.02mm,對位時間在0.4s內完成。

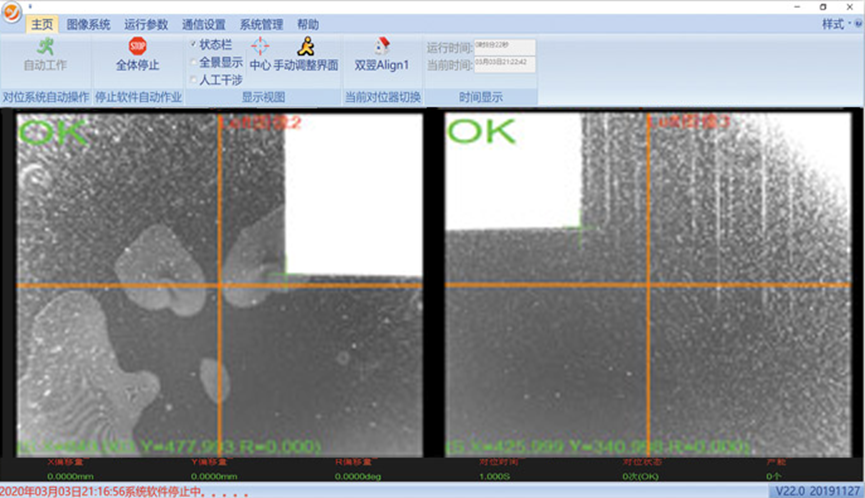

MasterAlign-2C軟件主界面

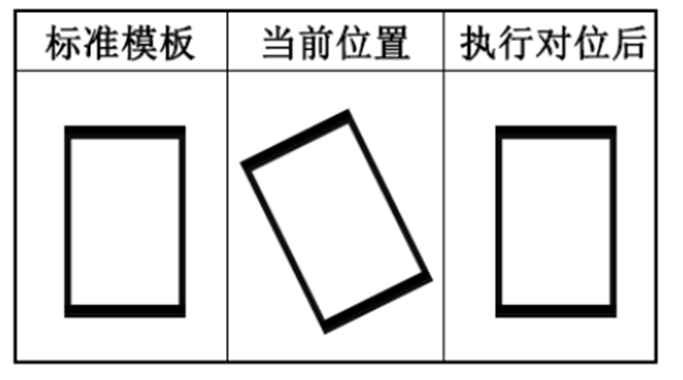

對位原理圖示

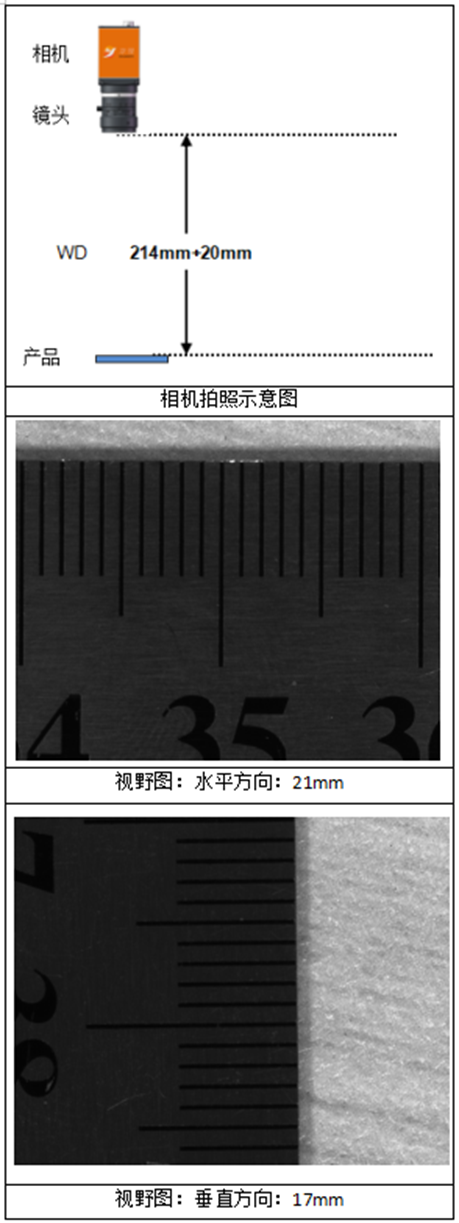

打光配置和實際Mark電拍照圖如下:

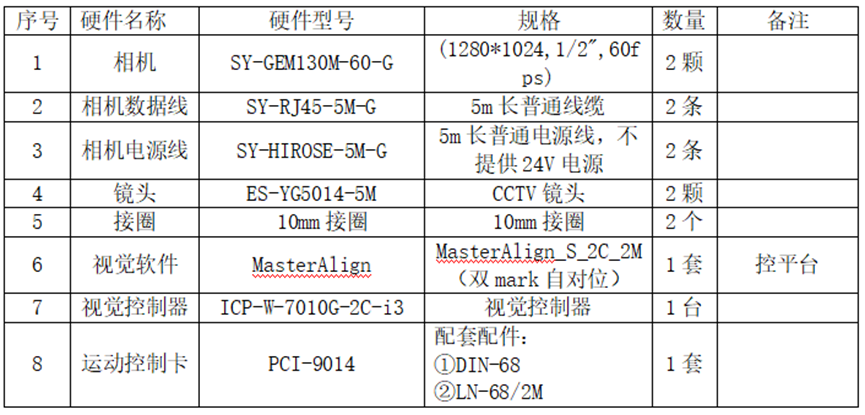

硬件配置清單如下:
此方案適用領域為:各式膜材、FPC、軟硬結合板(R-FPC)、多層板等材料的模切加工制造。
深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統,已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用,在實時監控產品生產質量、提高生產效率的同時,還可以大幅節約人工成本,是制造業在面向智能制造時代的最佳選擇。
