Mini LED屏幕是一種采用尺寸在100微米以下的Mini LED作為光源的先進顯示屏技術，具有高亮度、高對比度、節能環保、長壽命以及出色的色彩表現和均勻性等優點，廣泛應用于電視、監視器、廣告牌等高要求的顯示場景。在其制造過程中，貼合工藝是至關重要的一環，涉及將Mini LED芯片與屏幕的其他組件（如驅動電路、濾光膜等）精確對齊并固定在一起，這一過程需要高度的精度和穩定性以確保屏幕的最終顯示效果。

然而，Mini LED屏幕的貼合工藝面臨著諸多技術難點。首先，由于Mini LED的尺寸極小且集成度高，對封測設備的振動盤供料系統、機械零部件、檢測系統以及影像系統等提出了極高的要求。例如，振動盤供料系統需確保Mini LED芯片的穩定連續供給，機械零部件需具備高精度的組裝和定位能力，而分光分色測試儀和檢測外觀的影像系統等則需具備高度的準確性、可靠性和穩定性。其次，Mini LED屏幕的貼合還需解決速度、精度、一致性與良率等問題，各環節廠商都必須攻克這些技術難題，以降低成本，實現大規模商用化。

為解決這些技術難點，MasterAlign背光貼合視覺對位系統應運而生。該系統采用智能機器視覺圖像處理方法，快速提取圖像中的待處理物件邊緣點像素坐標信息，并結合視覺與運動執行結構的標定，轉換為機械坐標信息，從而控制機械手進行糾偏和貼合作業。這不僅大大提高了生產效能和位置精度，還具備產品建模方便快捷、控制機械手精準對位以及軟件適用于不同行業物料對位等顯著優勢。

通過采用MasterAlign背光貼合視覺對位系統，Mini LED屏幕的制造商能夠顯著提升生產效率、降低成本，并提升產品的質量和一致性。然而，值得注意的是，盡管MasterAlign系統能解決許多技術難點，但在Mini LED屏幕的制造過程中，仍需綜合考慮設備、芯片、封裝到應用端整個產業鏈的各個環節，以確保最終產品的性能和可靠性。綜上所述，MasterAlign背光貼合視覺對位系統為Mini LED屏幕的貼合工藝提供了一種高效、精準的解決方案。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用，在軟對硬貼合中，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.02s內完成。

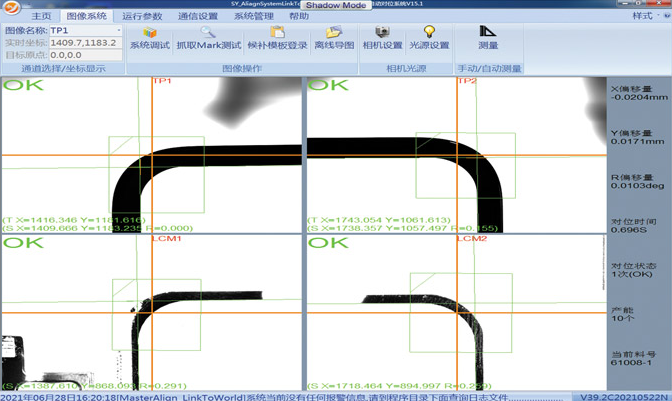

MasterAlign-4C軟件主界面

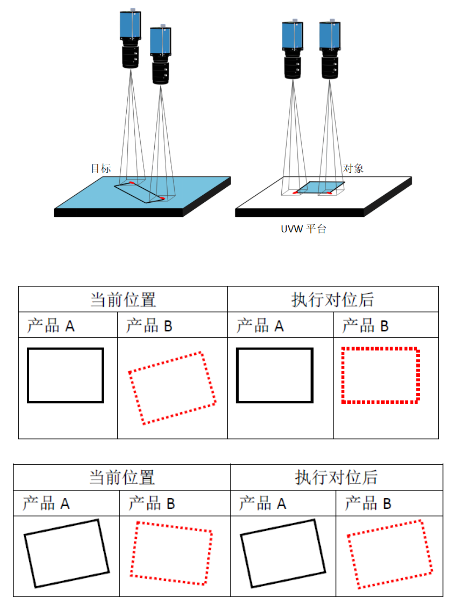

對位原理圖示

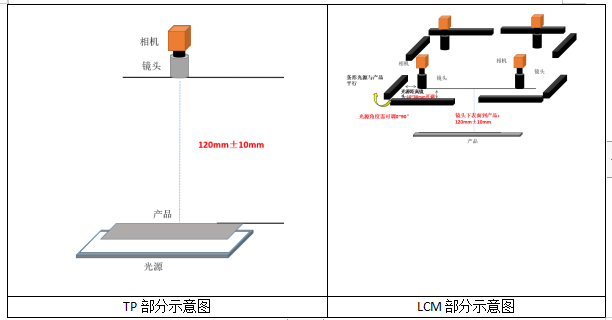

打光配置和實際Mark電拍照圖如下：

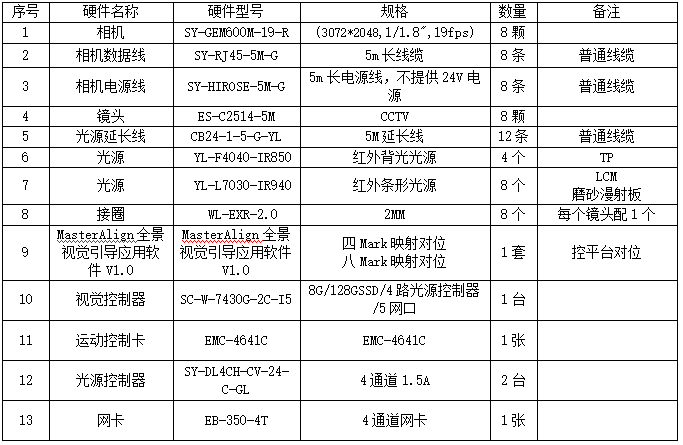

硬件配置清單如下：

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
