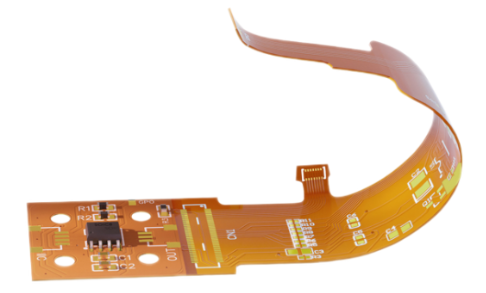

在柔性 FPC（柔性印刷電路板）制造領域，對位點膠工序的精準度直接關乎產品性能與質量。MasterAlign 視覺對位軟件強勢介入，為這一關鍵環節帶來了革新性變化。該軟件依托前沿的圖像識別算法與卓越的圖像處理效能，宛如為點膠設備安裝了一雙 “火眼金睛”，能夠在極短時間內精準識別柔性 FPC 上極為細微的對位點，無論是復雜的線路圖案，還是微小的定位標識，都逃不過它的 “法眼”。

當點膠作業啟動，柔性 FPC 在傳送帶上快速移動，MasterAlign 視覺對位軟件所構建的系統時刻保持高度警覺，實時動態監測 FPC 的位置與姿態。一旦檢測到 FPC 位置出現絲毫偏移，或是對位點有任何細微偏差，軟件會立即生成精準的調整指令，并以毫秒級速度傳送給點膠設備的控制系統。這確保了在整個點膠過程中，點膠針頭與 FPC 上的目標點始終精準對位，哪怕面對高頻率、高強度的點膠任務，也能有效避免因?qū)ξ徊粶?zhǔn)導致的膠水偏移、漏點等問題，極大地降低了廢品率。無論是應用于消費電子的超薄 FPC，還是汽車電子中對可靠性要求極高的 FPC，MasterAlign 視覺對位軟件賦能點膠設備，讓柔性 FPC 在高速生產的同時，實現超高精度的點膠作業，大幅提升生產效率與產品質量，成為推動柔性 FPC 制造行業邁向智能化、精細化的核心力量。

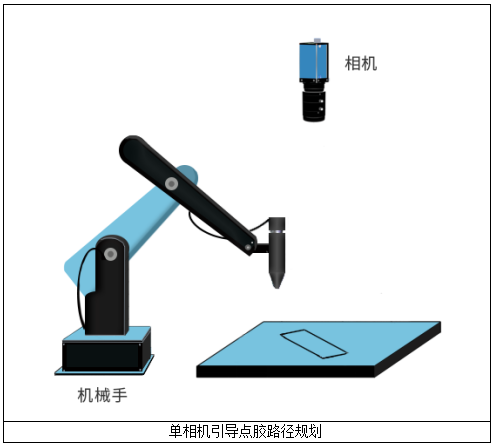

MasterAlign視覺對位系統在這項FPC點膠案例中的應用模型如下：

MasterAlign軟件系統在工業自動化領域應用極為廣泛，軟件的界面操作簡便，便于用戶快速上手。在此案例中，利用MasterAlign軟件進行高精度、高速度的對位作業，在PET薄膜的的對位精度甚至可達到±0.01mm，且對位過程在0.3秒內即可完成。

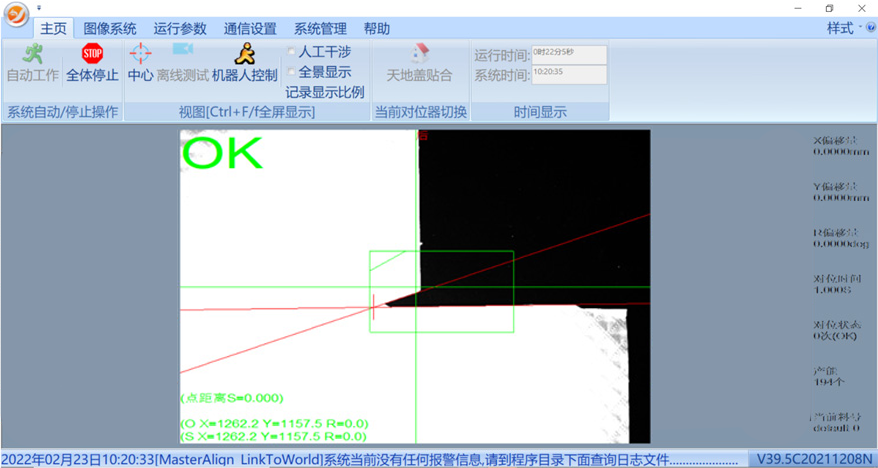

MasterAlign應用軟件主界面

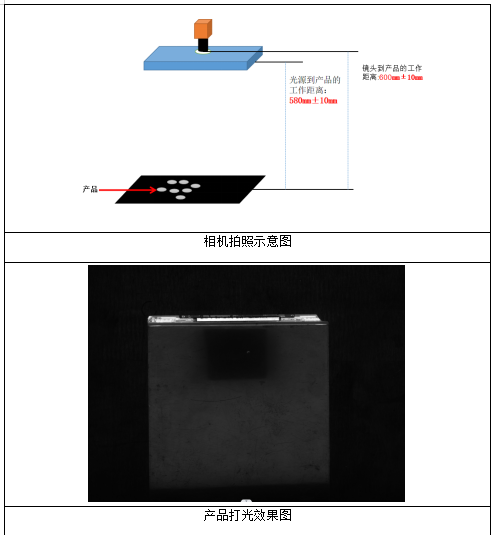

打光配置和實際Mark點拍照?qǐng)D如下：

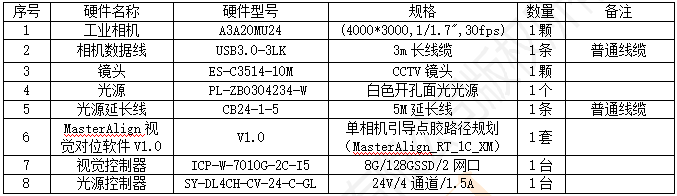

硬件配置清單如下：

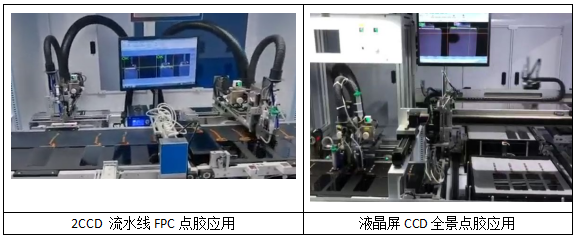

此方案適用領域?yàn)?固定各種電子元件，如電阻、電容、芯片等、集成電路保護封裝、線路板點錫膏、燈具的灌裝。
