在玻璃絲印這一追求極致精度與視覺呈現的專業領域，圖案的精準度和清晰度堪稱產品品質的生命線。玻璃材質與生俱來的特殊性，例如其光滑如鏡的表面，極易造成光線的反射與折射，以及可能存在的微觀紋理差異，都給絲印圖案的精準定位帶來了極大挑戰。傳統的單相機視覺對位方式，受限于視角范圍和成像精度，在面對復雜多變的玻璃絲印圖案，尤其是那些對細節表現力和套印精度要求苛刻的高端產品時，往往顯得力不從心，難以滿足行業日益增長的高精度絲印需求。正是在這樣的背景下，機器視覺多相機對位系統猶如一顆璀璨新星，橫空出世，為行業帶來了革命性的突破。

該系統構建于前沿的機器視覺技術架構之上，通常由多個經過精心調校的高分辨率相機協同作業。這些相機依據特定的空間布局，被巧妙安置在玻璃絲印工作區域的不同位置，從而能夠從多個獨特的角度，同時對玻璃表面進行全方位、無死角的圖像采集。每臺相機猶如一位專注的觀察者，各司其職，將其所負責區域內的玻璃表面細節清晰捕捉。隨后，借助先進且復雜的圖像拼接與融合算法，系統如同一位技藝精湛的拼圖大師，將各相機采集到的局部圖像進行無縫整合，最終構建出一幅關于玻璃表面的完整、高分辨率且極為精準的圖像信息全景圖。這種多相機布局的精妙設計，從根本上消除了傳統單相機模式下不可避免的視覺盲區，能夠精準無誤地捕捉到玻璃表面哪怕是最細微的特征，以及用于精確定位的各類標記，從而將定位精度提升到了一個前所未有的高度。

當面對復雜程度各異的玻璃絲印圖案時，多相機對位系統展現出了其強大的適應性與精準度。系統能夠智能識別圖案的不同組成部分，并針對這些部分分別開展高精度定位工作。在整個絲印過程中，相機始終處于高度警覺的實時監測狀態，密切關注玻璃在傳送、定位以及絲印操作過程中的任何位置與角度變化。一旦檢測到哪怕是極其微小的偏差，系統內部搭載的高性能運算單元便會迅速啟動，以毫秒級的速度進行復雜的數據運算，快速生成精準的調整數據。這些數據會在第一時間被傳輸至絲印設備的控制系統，絲印設備隨即依據指令，精確且迅速地校正絲印頭的位置，確保每一滴油墨都能如同被精準導航一般，準確無誤地落在玻璃表面的預定位置。在理想工況下，該系統能夠?qū)崿F(xiàn)令人驚嘆的 ±0.01mm 甚至更高的絲印精度，為生產出高品質、高精度的玻璃絲印產品提供了堅實保障。

在實際生產應用中，多相機對位系統的操作便捷性也是一大顯著優勢。技術人員無需具備復雜高深的專業技能，僅需通過簡潔直觀的軟件操作界面，即可輕松完成各項參數的設置與系統的調試工作。無論是針對不同尺寸規格的玻璃，還是應對多樣化的絲印圖案需求，技術人員都能在短時間內完成系統的適配與優化。此外，該系統還展現出了強大的兼容性，能夠與市面上幾乎所有主流品牌和型號的絲印設備實現無縫對接，同時，對于各種不同材質特性的玻璃，如普通鈉鈣玻璃、高硼硅玻璃、石英玻璃等，都能完美適配并發揮出卓越的性能表現。基于這些突出優勢，多相機對位系統已廣泛且深入地應用于眾多與玻璃絲印相關的領域，其中包括但不限于對精度和外觀要求極高的手機玻璃屏幕絲印，旨在打造獨特視覺效果的建筑裝飾玻璃絲印，以及關乎行車安全與舒適性的汽車玻璃絲印等。在這些實際生產場景中，多相機對位系統切實助力企業有效提升了產品質量，顯著提高了生產效率，成為推動玻璃絲印行業向高端化、智能化發展的核心技術力量。

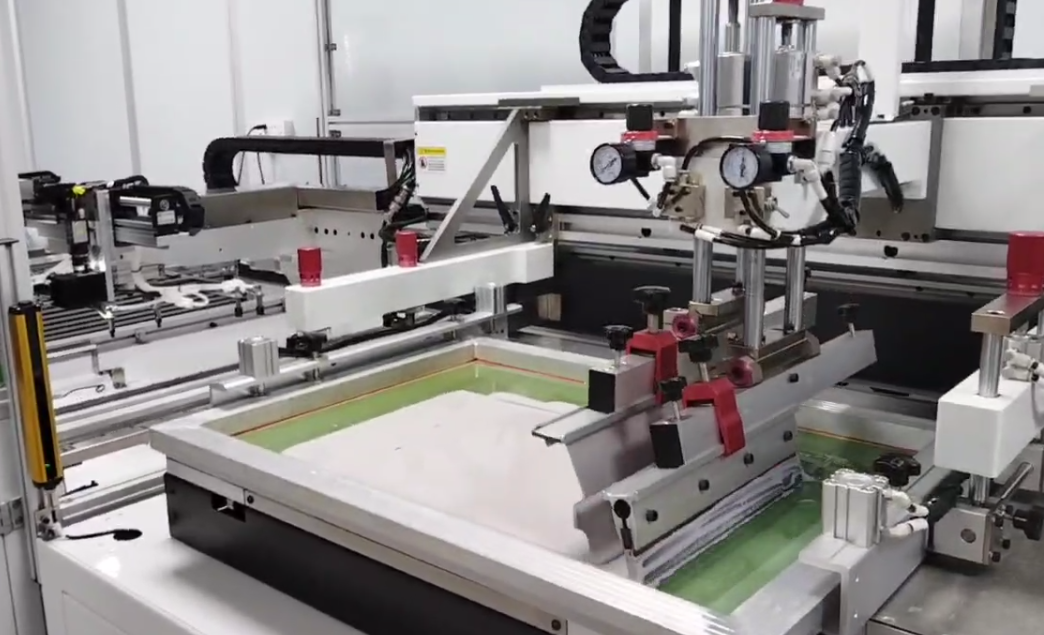

WiseAlign視覺對位系統在此有機玻璃絲網印刷的應用模型如下：

WiseAlign-5c自對位在工業自動化領域中應用的非常廣泛，其機構工藝簡單，容易實現，而雙翌WiseAlign軟件操作簡單容易上手，公司也配套提供軟件教學、遠程培訓。此案例中使用軟件進行高精度的對位應用，絲印的過程中對位精度可達±0.02mm，而在對位的時間也可以控制在在0.3s內完成，只要硬件設備配合得當，更快的速度也能夠達到，極大的提升了生產的效率。

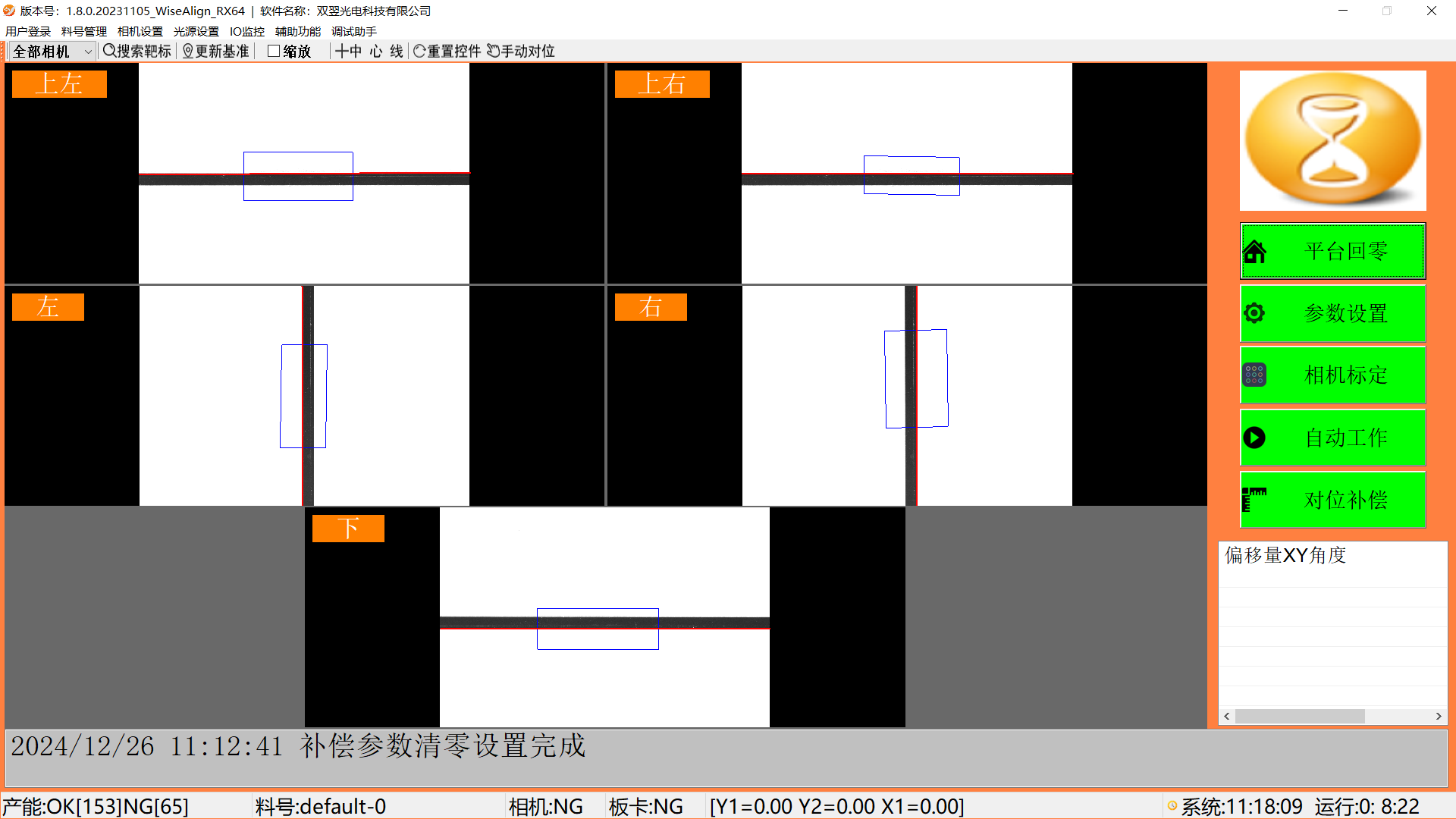

WiseAlign-5C軟件主界面

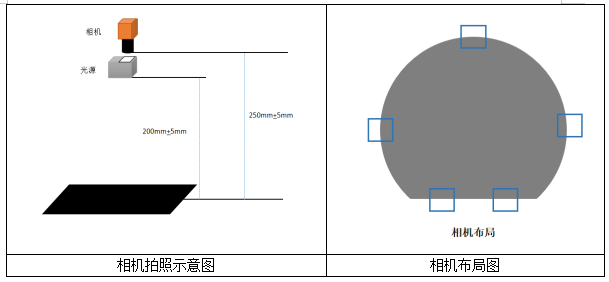

對位原理圖示

打光配置和實際Mark電拍照?qǐng)D如下：

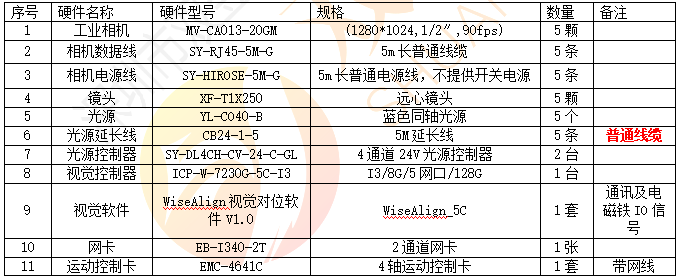

硬件配置清單如下：

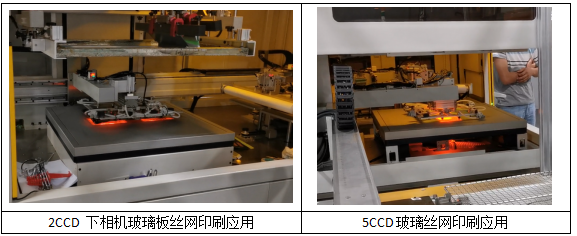

此方案適用領域?yàn)?Pet薄膜材料、柔性觸摸屏、玻璃、電腦鍵盤線路、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
