在機器視覺自動化貼合TP&LCM柔性屏應用中，雙翌視覺的MasterAlign視覺對位軟件通過創新的算法與高精度硬件協同，實現了微米級定位精度（±0.001mm至±0.02mm）和高效生產，其核心優勢體現在三方面。

首先，采用多相機錯開對位模型（如雙/三/四相機組合）或映射對位技術，精準捕捉TP與柔性屏的Mark點，實時計算偏移量并動態調整貼合位置，即使面對復雜曲面或微小尺寸背光板也能穩定控制精度；

其次，系統內置實時監測與反饋機制，通過高分辨率工業相機檢測貼合過程中的氣泡、偏移等異常，觸發自動報警并調整參數，有效將不良率降低至行業最低水平；此外，軟件支持柔性屏多材質適配（如柔性與硬質背光板）及復雜工藝配置，通過九宮格標定、像素精度補償、多工位協同等模塊化功能，靈活適應不同產線需求，同時簡化操作流程，用戶可通過直觀界面快速完成參數設置（如XYR對位精度、標定步距、補償方向）。

綜上所述，軟對硬自動對位貼合機及其配套的MasterAlign視覺對位軟件在多個領域都展現出了顯著的優勢和特點，為現代制造業的高質量、高效率生產提供了有力支持。

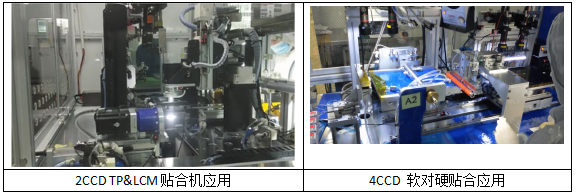

MasterAlign視覺對位系統在此貼合中的應用模型如下：

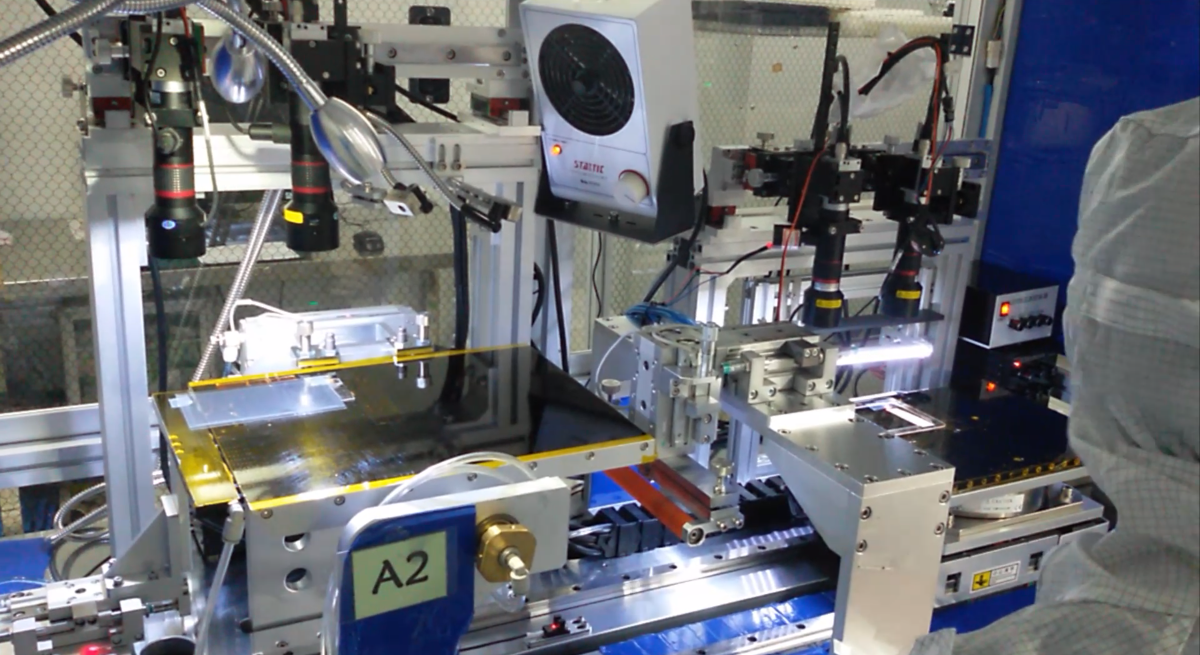

MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用，在軟對硬貼合中，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.02s內完成。

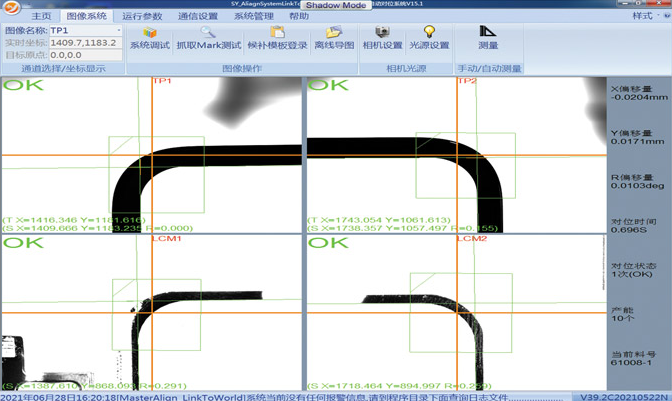

MasterAlign-4C軟件主界面

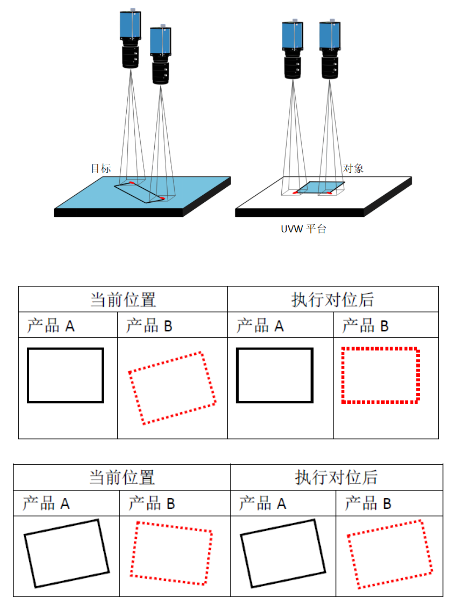

對位原理圖示

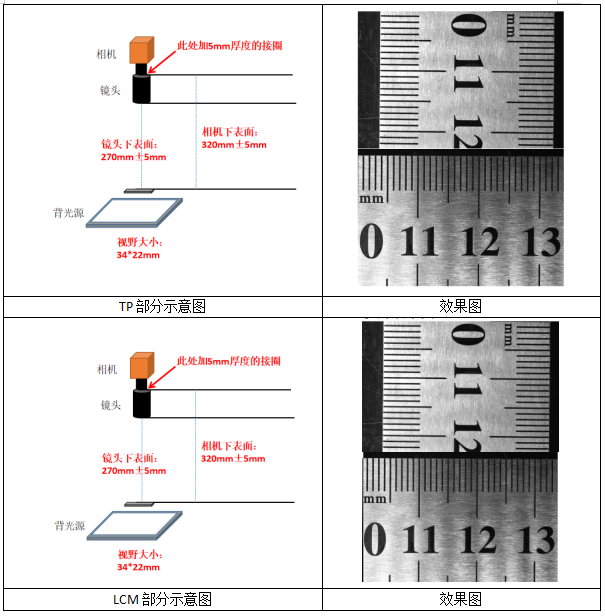

打光配置和實際Mark電拍照圖如下：

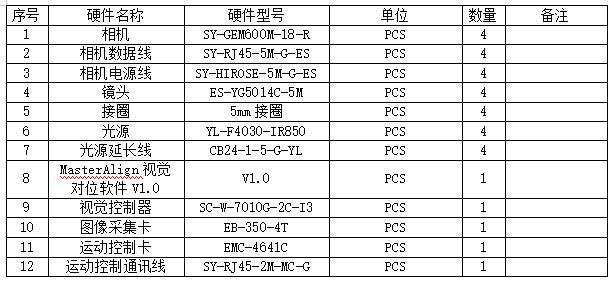

硬件配置清單如下：

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
