在現代顯示制造領域，LCD屏增光片貼合工藝堪稱顯示效果的"畫龍點睛"之筆。作為提升屏幕亮度、均勻度和色彩表現的關鍵光學組件，增光片的貼合精度直接影響著終端用戶的視覺體驗。傳統人工貼合方式難以滿足當前超窄邊框、高分辨率顯示屏的嚴苛要求，而MasterAlign機器視覺系統的引入，正在為這一精密工藝帶來革命性的突破。

增光片貼合對位精度需控制在±10μm以內，任何細微偏移都會導致屏幕出現亮斑、暗區或摩爾紋等光學缺陷。MasterAlign系統搭載2000萬像素高分辨率工業相機，配合專業光學鏡頭，可實現±3μm的重復定位精度。其獨創的亞像素邊緣檢測算法，能夠精準識別增光片微結構棱鏡的走向，確保光學紋理與LCD像素矩陣完美匹配。

MasterAlign機器視覺系統展現出卓越的高速響應能力。采用雙工位并行采集架構，系統可在0.3秒內完成圖像采集、特征匹配和位置計算全流程。當檢測到材料形變或設備振動引起的偏差時，智能運動控制模塊能在20ms內驅動精密平臺進行實時補償，將動態貼合精度穩定控制在±5μm范圍內，貼合的良品率從92%提升至99.8%，設備綜合效率（OEE）提高35%。

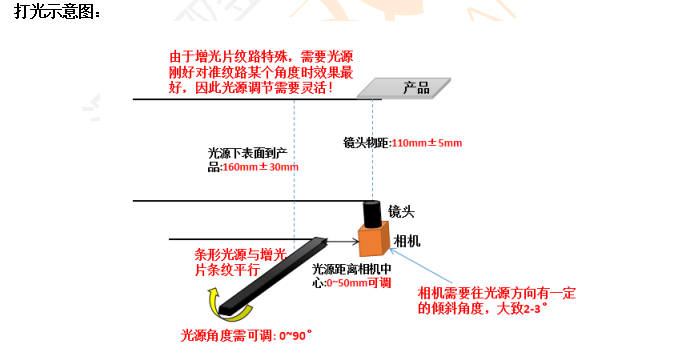

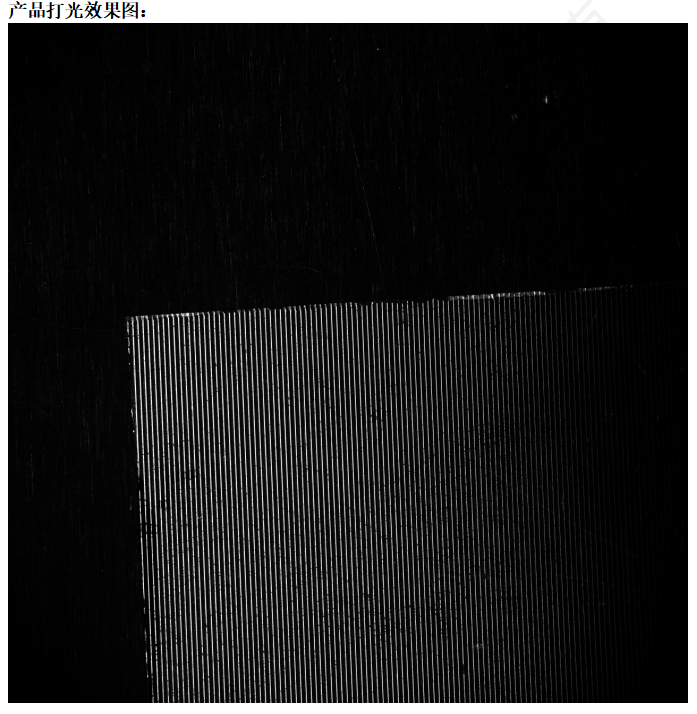

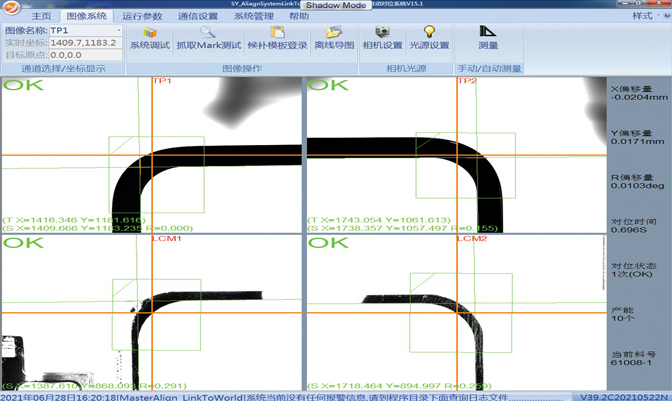

打光配置和實際Mark電拍照?qǐng)D如下：

此方案適用領域?yàn)?FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

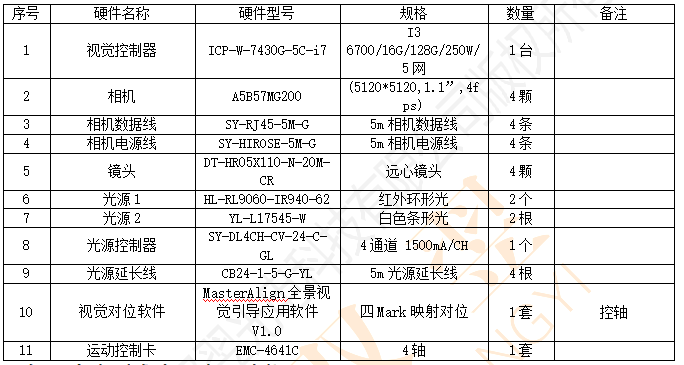

硬件配置清單如下：

深圳市雙翌光電科技有限公司是專注于視覺系統及機器視覺部件研發、生產和營銷的高科技企業，是專業的機器視覺核心部件及解決方案提供商。雙翌視覺堅守“持續創新”的理念，目前已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。
