在半導體制造、精密加工等高科技領域，機器視覺檢測技術如同"工業之眼"，通過光學成像精準捕捉產品缺陷。其中，明場檢測與暗場檢測作為兩種核心光學檢測技術，其差異直接影響檢測精度與效率。本文將從原理、系統構成、應用場景三個維度，深入解析兩者的技術邊界。

一、光學成像原理的本質差異

明場檢測：反射光主導的"正射成像"

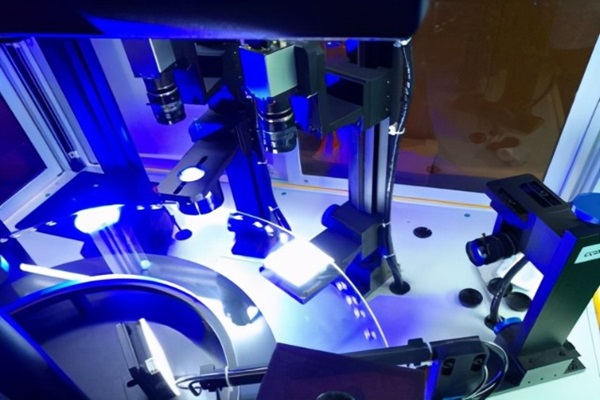

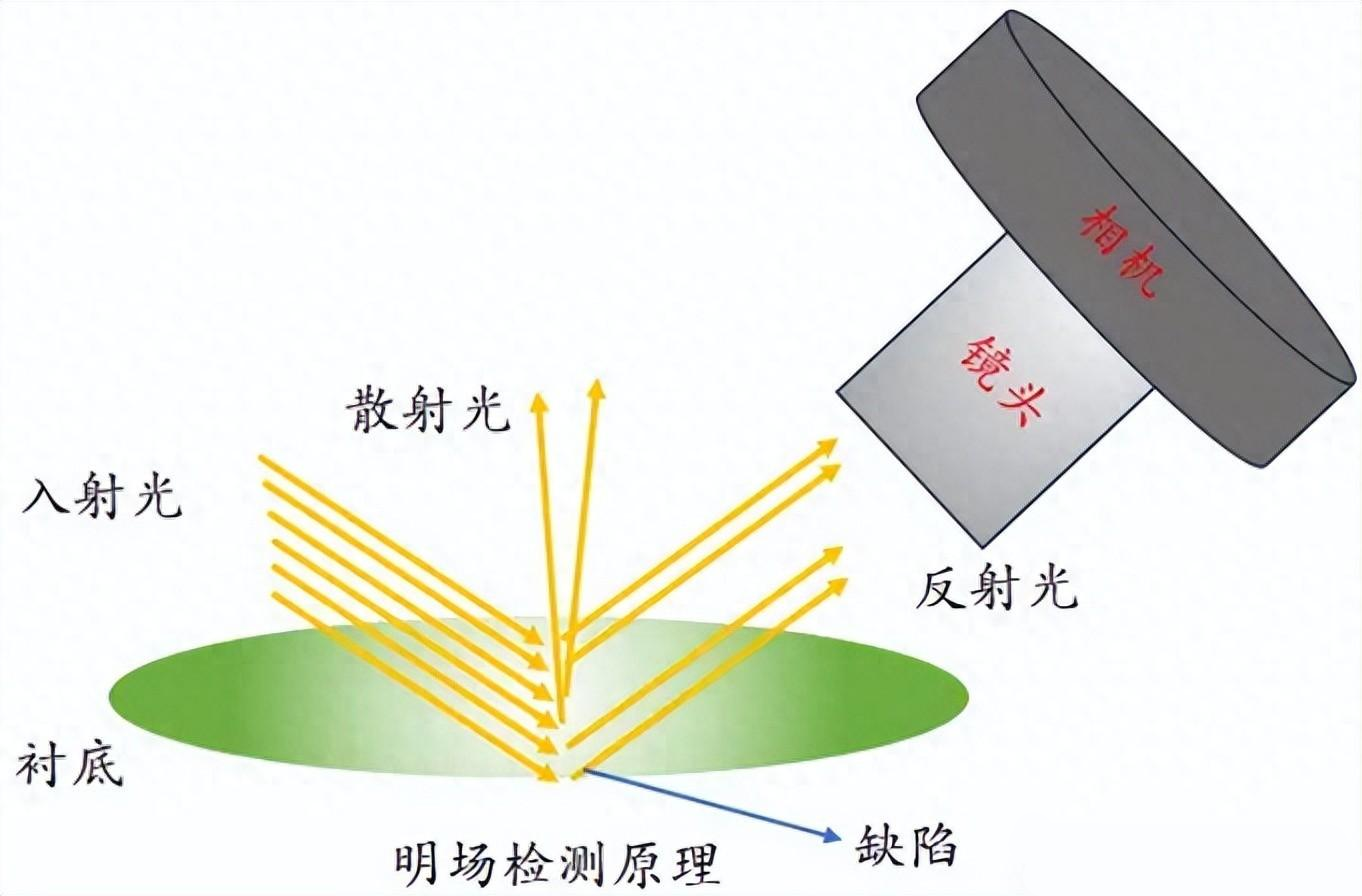

明場檢測采用垂直或近垂直入射的光源設計，光線經物體表面反射后直接進入成像系統。其成像邏輯基于反射光強度差異：當光線照射到平整表面時，遵循鏡面反射定律形成均勻亮場；若表面存在顆粒、劃痕等缺陷，反射光方向發生偏移，導致局部亮度衰減，形成暗斑。

典型案例中，晶圓表面直徑超過50μm的顆粒缺陷，在明場圖像中呈現為明顯的暗區。這種"亮背景-暗缺陷"的成像模式，使其成為宏觀缺陷檢測的首選方案。

暗場檢測：散射光捕獲的"側照成像"

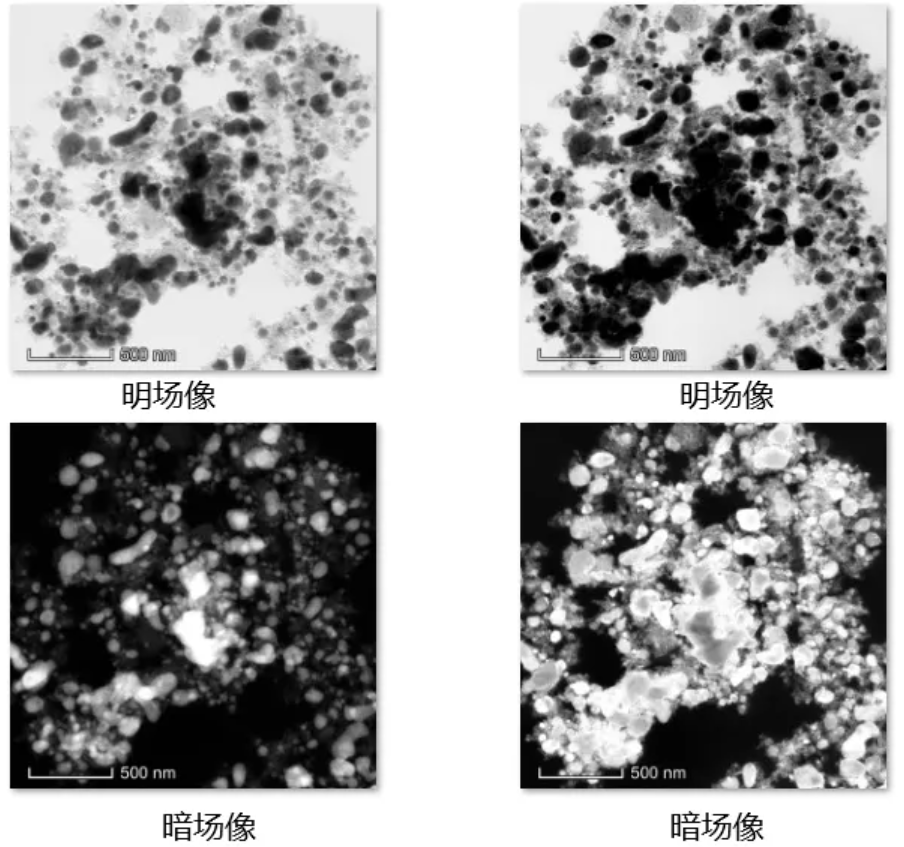

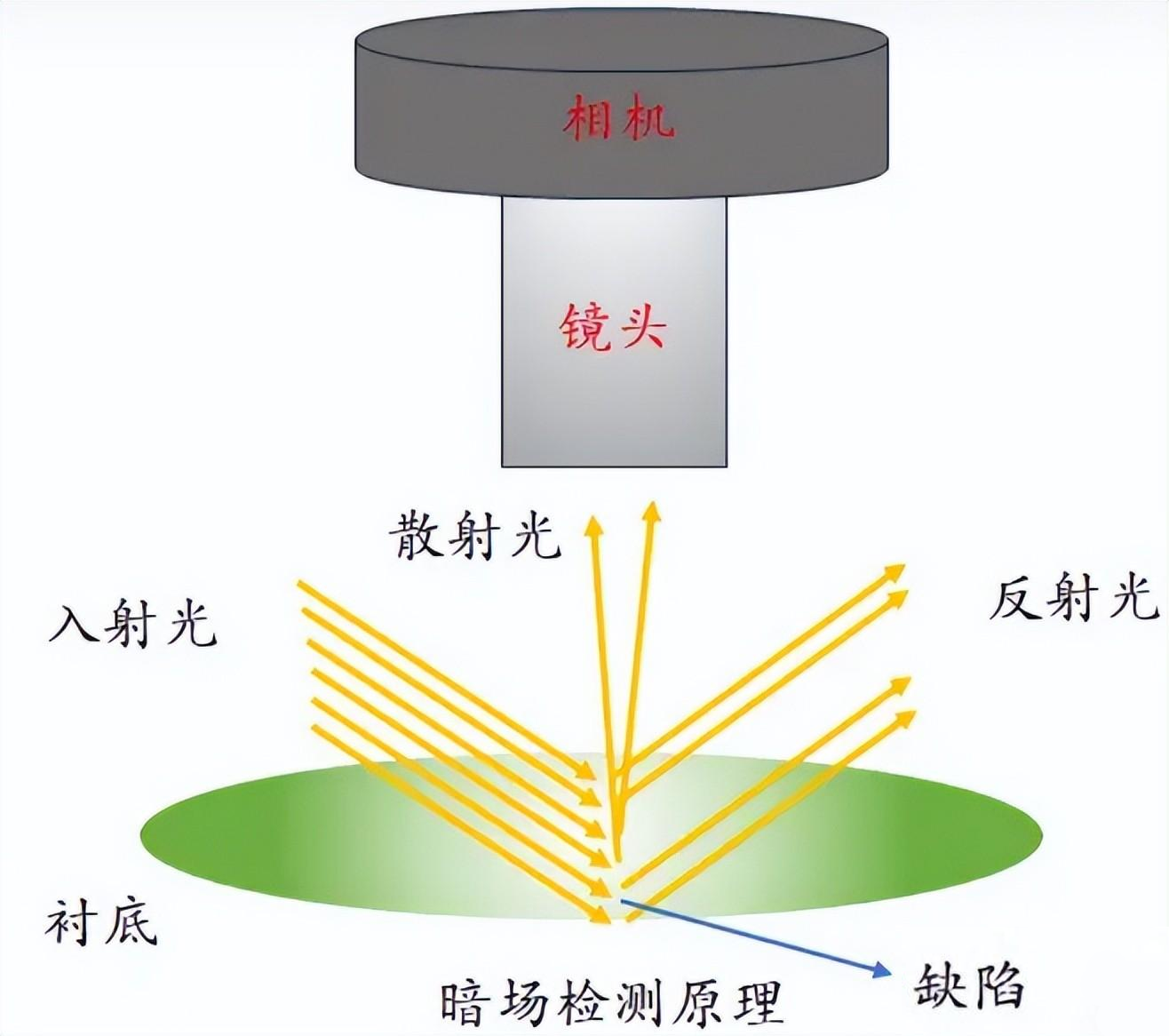

暗場檢測通過傾斜入射光源（通常與表面呈15°-75°夾角），使直接反射光偏離成像鏡頭。系統僅捕獲由缺陷引發的散射光信號，形成"暗背景-亮缺陷"的反差圖像。

技術實現上，暗場系統需精確控制入射角與收集角。例如，在半導體晶圓檢測中，采用環形照明設計，確保只有散射光進入物鏡。這種設計使暗場檢測對直徑小于10μm的微粒靈敏度提升3-5倍，成為納米級缺陷篩查的關鍵技術。

二、系統構成的差異化設計

明場檢測系統：高精度反射光路

光源模塊：采用LED或激光光源，波長選擇取決于材料特性（如405nm激光用于硅晶圓檢測）

照明系統：確保光強均勻性＞95%，消除照明盲區

遠心物鏡：數值孔徑（NA）0.4-0.8，平衡分辨率與景深

圖像處理單元：基于FPGA的實時缺陷分類算法

暗場檢測系統：散射光高效收集

斜入射光源：采用光纖耦合激光器，實現±1°的入射角精度

空間濾波器：抑制鏡面反射雜散光，信噪比提升20dB

高NA物鏡：NA值達0.9以上，收集角擴展至60°

時間延遲積分（TDI）相機：線掃描速率達200mm/s，突破速度瓶頸

三、應用場景的互補性

明場檢測的主戰場

宏觀缺陷篩查：在晶圓研磨、拋光工序后，快速定位直徑＞50μm的劃痕、沾污等缺陷

圖案化結構檢測：通過反射光相位差異，檢測光刻膠圖案的線寬偏差（CD Uniformity）

暗場檢測的獨特價值

透明介質檢測：通過散射光偏振特性分析，實現玻璃基板、薄膜材料的內部缺陷可視化

高速在線檢測：在封裝測試環節，暗場線掃描系統實現每秒3米的高速檢測

四、技術選型的決策維度

在實際應用中，技術選型需綜合考慮三大要素：

缺陷尺寸閾值：明場適用于＞50μm缺陷，暗場主攻＜20μm微缺陷

材料光學特性：金屬等高反射材料適合明場，透明介質需暗場檢測

產線節拍要求：明場檢測單片耗時3-5分鐘，暗場可壓縮至1分鐘內

在機器視覺的精密世界中，明場與暗場檢測如同"陰陽雙生"，各自承載著獨特的技術使命。理解其本質差異，不僅是技術選型的基石，更是推動制造業向零缺陷目標邁進的關鍵。隨著光學工程與人工智能的深度融合，這對技術"雙子星"必將綻放更耀眼的光芒。
