什么是CIM系統

●Computer Integrated Manufacturing，計算機整合制造

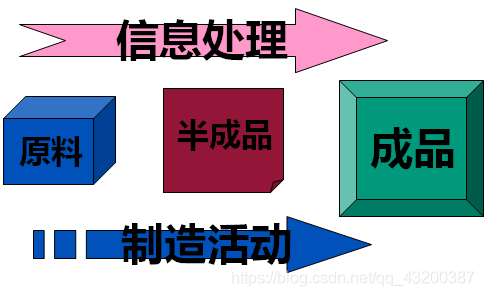

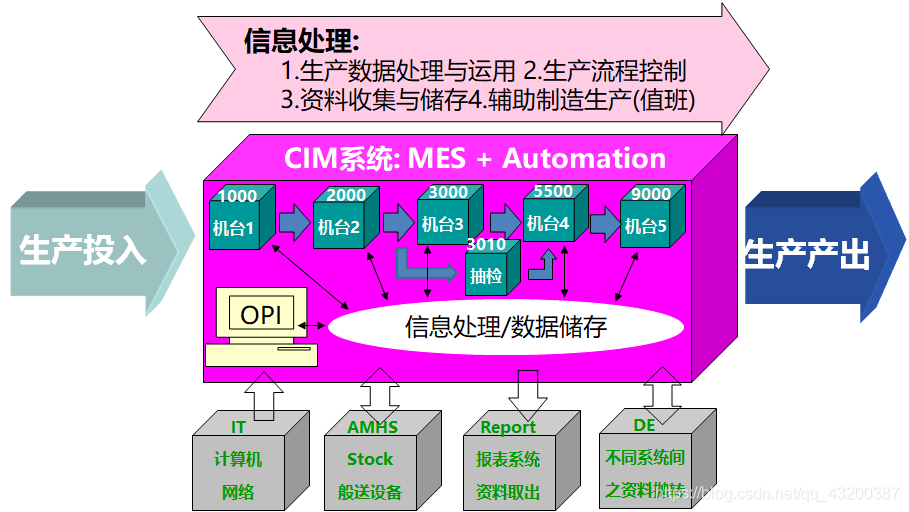

●利用計算機和網絡來整合并控制生產在線的信息流及物流，以達到優化的生產效率。

物流管控、信息管控

CIM的功能

生產排程:
●PC Plan modeling 整合控管、工廠準備
●物料需求計劃：Glass 制程原料
●庫存管理
●配送需求計劃

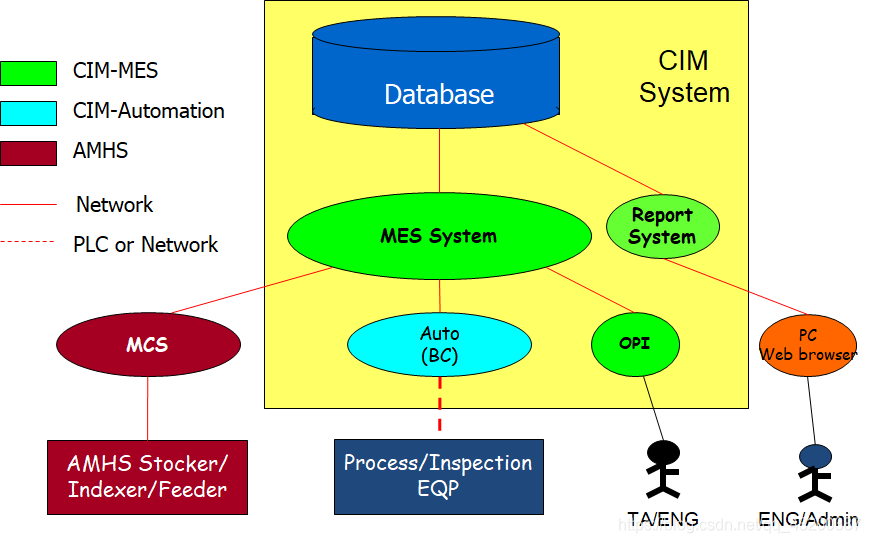

CIM組成






●MES：制造執行系統,CIM的邏輯核心
●Auto：在此泛指機臺聯機自動化或In-Line EQ的glass 流程管控, 以預定的邏輯來達成監控或控制機臺行為
●BC: Block Controller, 泛指在inline EQ中, 用以控制各子機臺順利聯結, 并控制glass在inline機臺中流向, 其中除透過TCS Download必要信息到各子機臺外, 更利用MPLC來獲取各子機臺如狀態, EDC…等必要資料上傳到MES.
●MCS: Material Control System, AMHS系統中的核心軟件, MES會下達搬送命令給他, 而MCS主要工作便是運用預先定義好的Routing Path, 選擇最佳的搬送路徑將MES的Marco命令解析為好幾個Micro命令在分別下達給如STKC, AGVC, RGVC, HOSC…等各搬送實體的控制器.
●OPI: Operator Interface ,用以查詢,調整或設定FAB內WIP或流程的CIM子系統

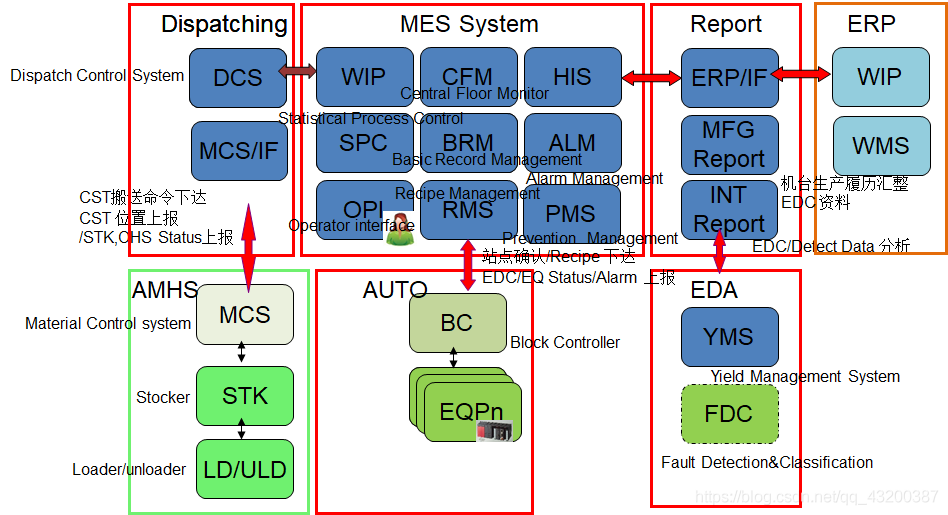

CIM架構

●DCS：設定搬送的規則
●MCS：下定搬送的指令
●WIP：在制品管理
●CFM：機臺運行情況監管
●HIS：記錄生產履歷（數據庫）
●SPC：利用統計對質量管控
●BRM：生產建模的基本數據設定
●ALM：生產報錯
●OPI：人工介入操作
●RMS：機臺參數管控

●PMS：機臺保養計劃

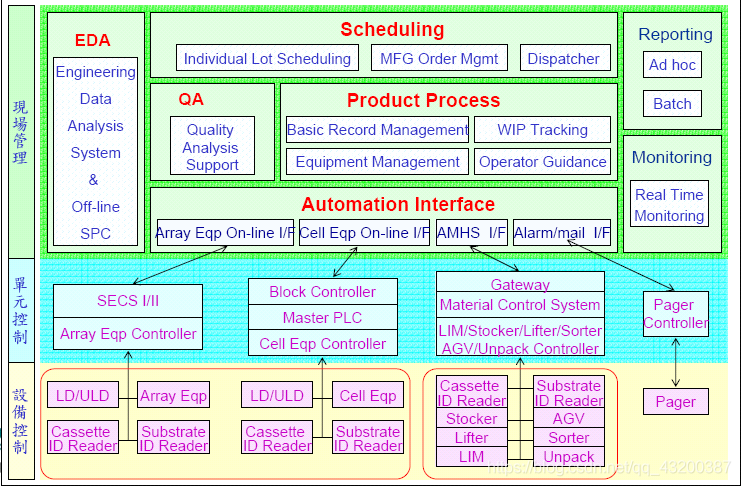

CIM功能模塊






CIM的目的


●控制生產作業流程
●提高生產效率
●增加生產良率
●減少人為疏失
●機臺生產訊息管理
●機臺自動化生產,降低人力成本

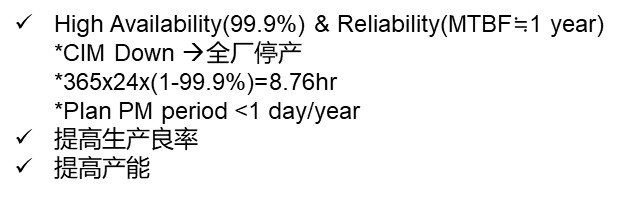

CIM的基本要求




注: MTBF,即平均故障間隔時間，英文全稱是“Mean Time Between Failure”
————————————————
