邊緣匹配，通過計算與模板的輪廓相似度在圖像中尋找目標。

通過鼠標操作ROI選定模板，進入【高級參數】設置匹配角度范圍，最小相似度分數，并可修改模板。

1.模板選擇與學習

1.1 模板選擇

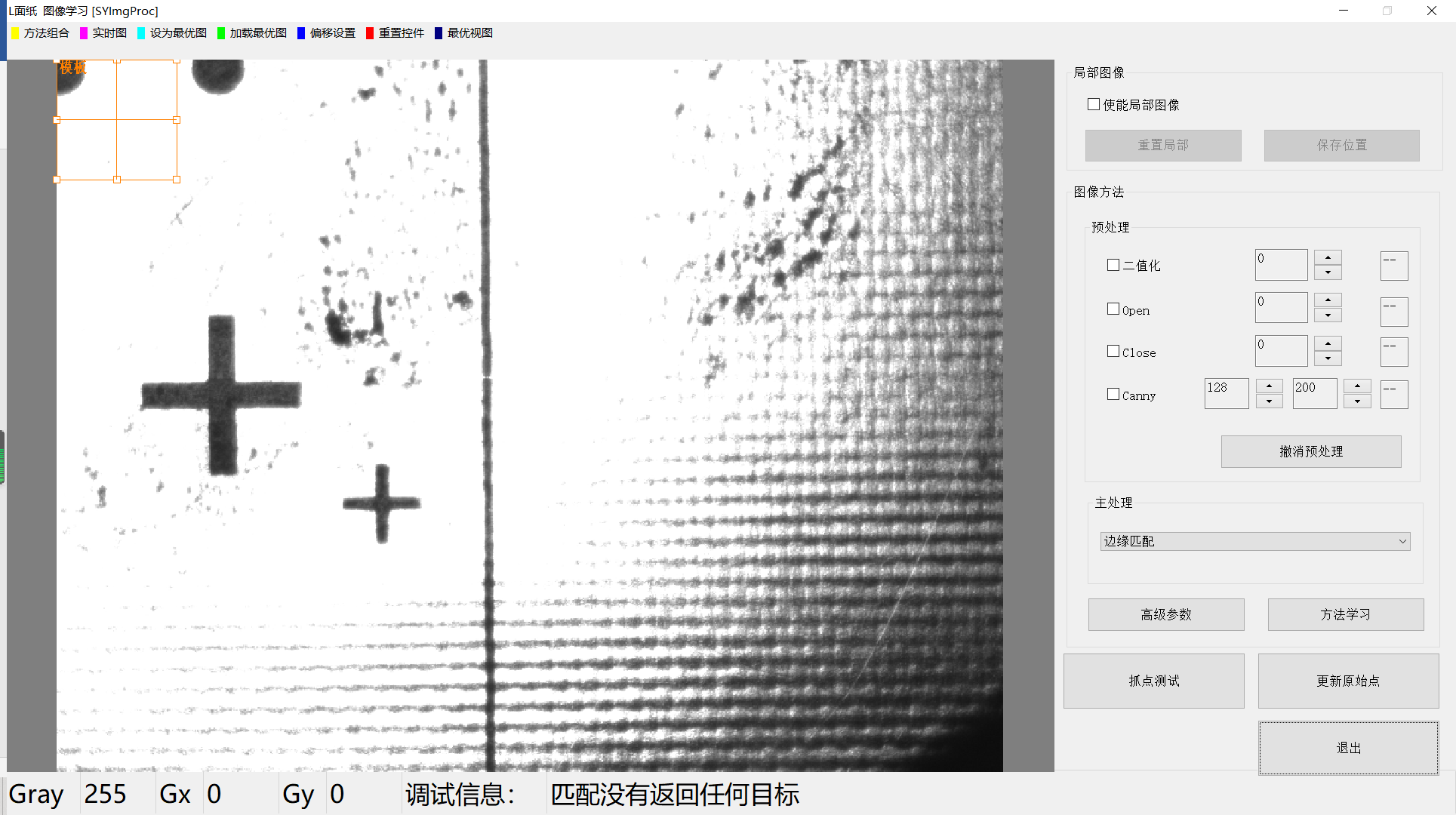

【1】在主處理下拉列表中選擇《邊緣匹配》，在圖像范圍內將出現一個橙色矩形框。如未見矩形框，可點擊圖像上方工具欄《重置控件》。

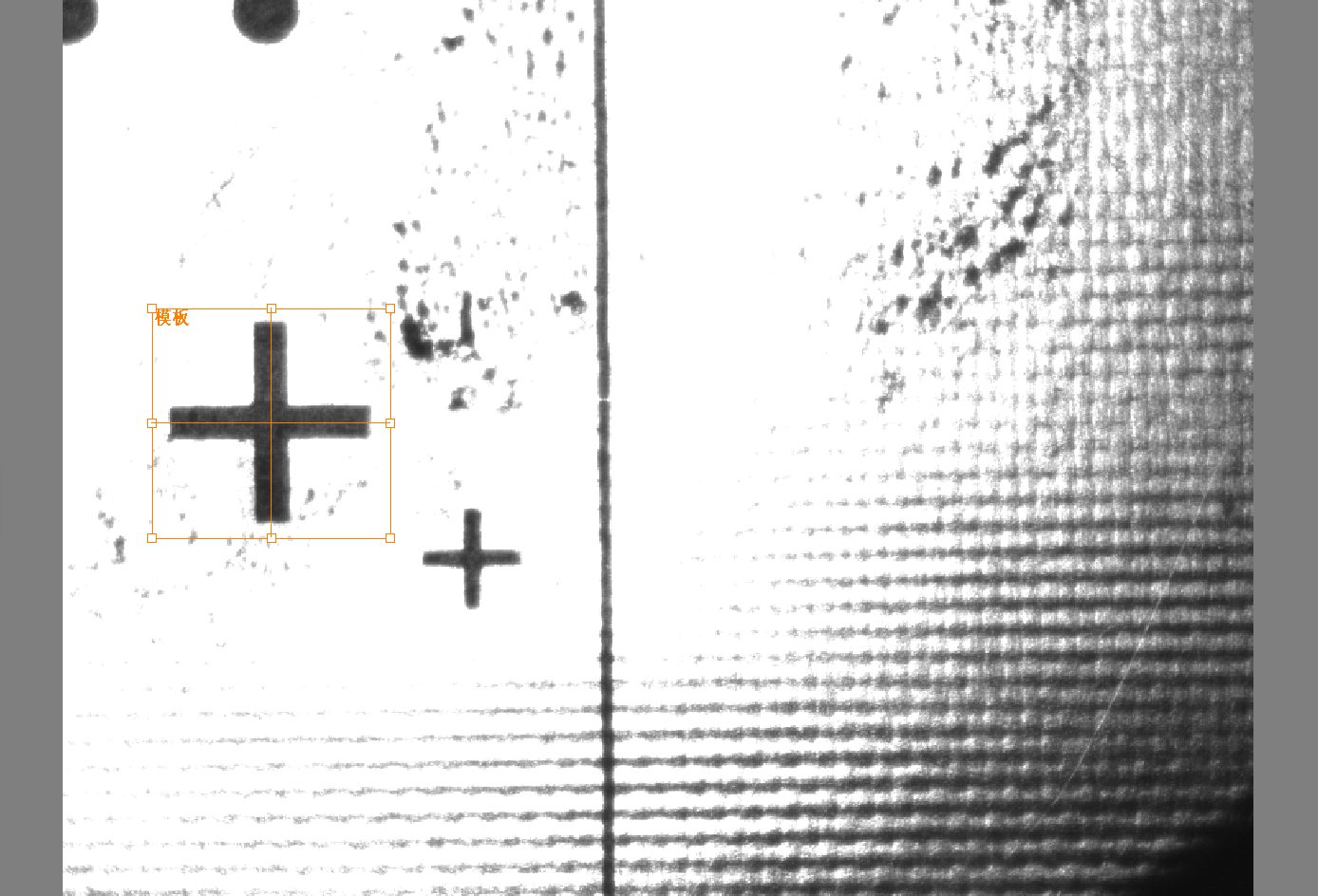

【2】通過鼠標改變ROI的大小，并拖放至適當的位置作為學習的模板。

1.2 模板學習

點擊【方法學習】，橙色區域的局部圖像作為模板被學習及保存，并自動執行圖像處理并顯示結果。

 到此，模板的選擇與學習就完成了。

2.參數設置

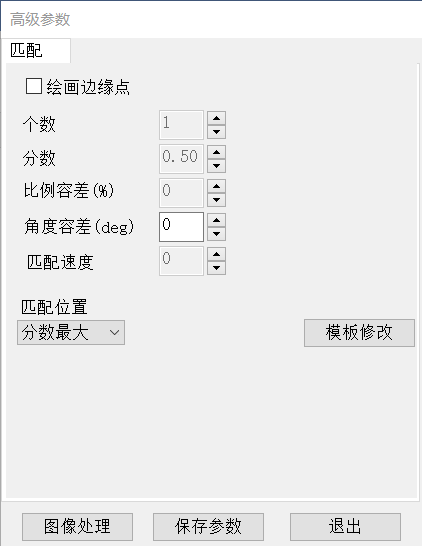

點擊【高級參數】進入參數設置界面。

【繪畫邊緣點】勾選繪畫出模板邊緣輪廓，觀察匹配的準確程度。

2.1 個數

圖像中存在多個目標時，設置【個數】，即可返回多個目標。

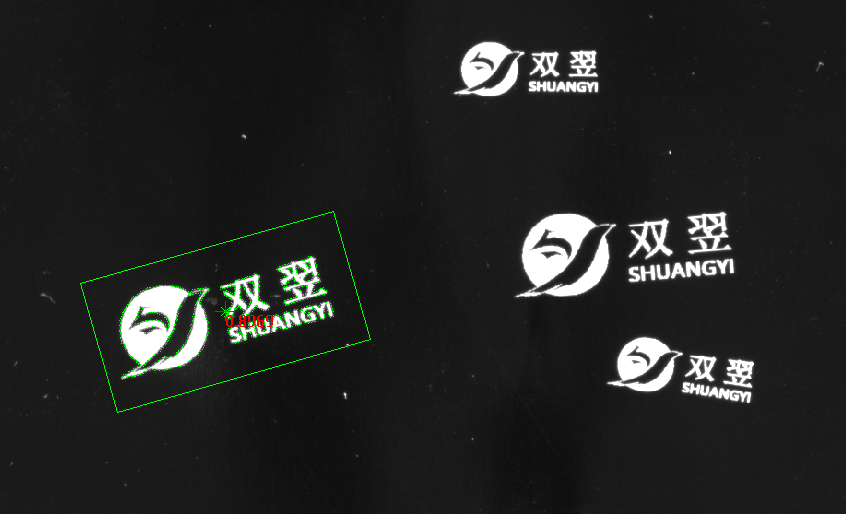

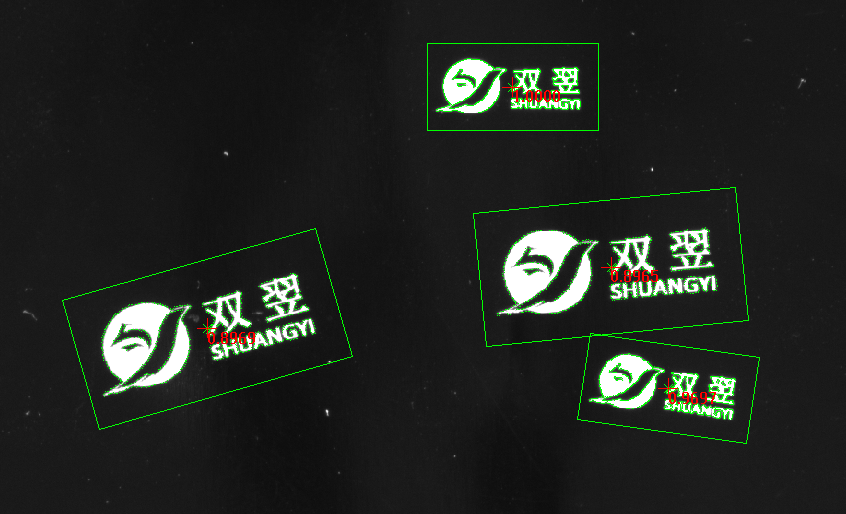

                         個數：1                                                        個數：4

2.2分數

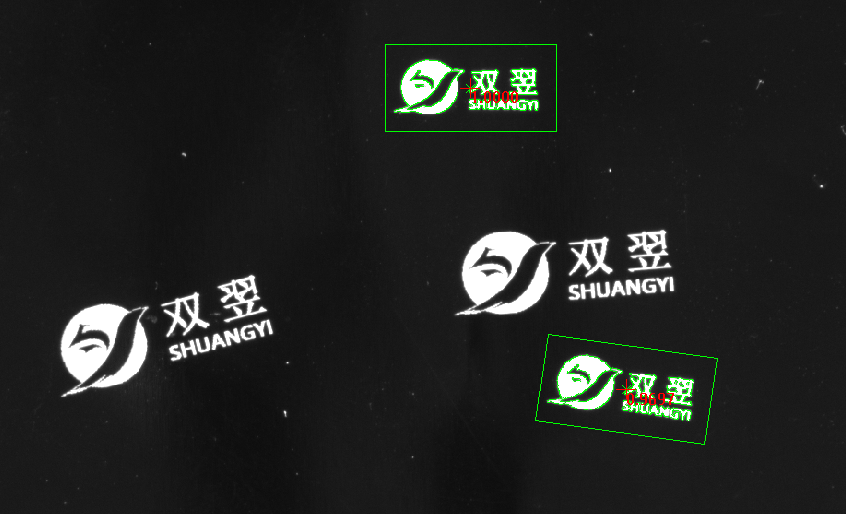

目標與模板間的相似度分數。分數越高，表示目標與模板越相似。分數在設置值之下的目標，將會被剔除。（請觀察下面圖中，每個目標的分數）

                        分數：0.9                                                      分數：0.8

2.3比例容差

目標與模板的大小比例變化時，設置合適的比例容差，即可尋找大小變化的目標。

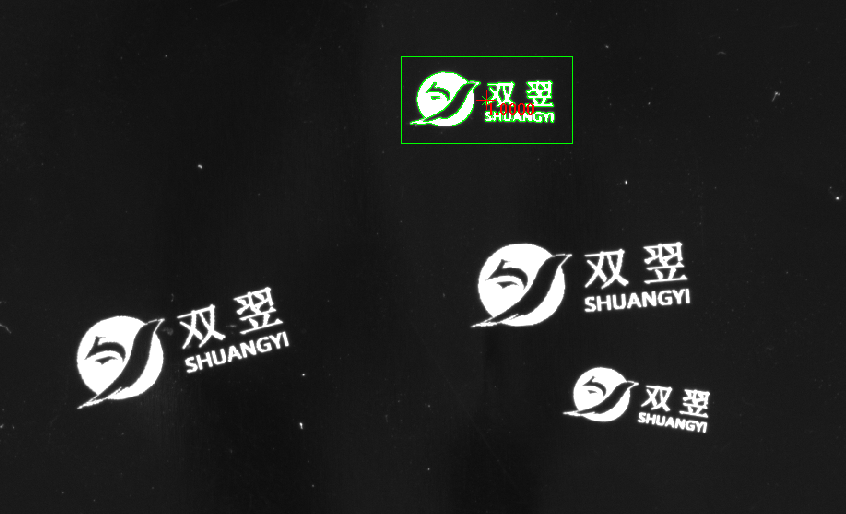

                      比例容差：0%                                            比例容差：60%

2.4角度容差

圖像中的目標發生角度變化，設置角度容差，即可尋找角度發生旋轉的目標

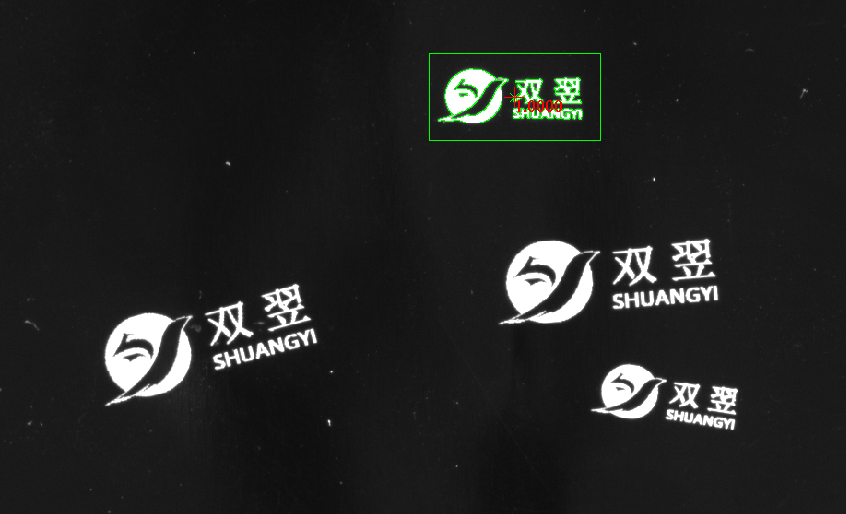

                  角度容差：0 deg                                           角度容差：30 deg

2.5匹配速度

該參數的取值范圍在[0,2]之間，一般情況下，該參數默認為0，表示在速度與搜索準確性上達到最優。當圖像質量較差，導致錯誤搜索或未能搜索到目標時，調整該參數為1或2，可提升搜索目標的準確性，但同時會增加搜索時間。該參數越大，搜索準確性越高，但是搜索時間也越長。

2.6匹配位置

該參數提供了返回目標的輔加選項，可根據以下選項返回目標數據。

【所有目標】：返回所有的目標

【分數最大】：返回所有目標中分數最大的目標

【最左邊的】：返回所有目標中位置最左邊的目標

【最右邊的】：返回所有目標中位置最右邊的目標

【最上邊的】：返回所有目標中位置最上邊的目標

【最下邊的】：返回所有目標中位置最下邊的目標

舉例：

                        所有目標                                                          最左邊的

2.7模板修改

如模板存在干擾的邊緣特征點，可以對模板輪廓進行修改優化，從而改善輪廓匹配搜索目標的性能。算法在提取邊緣特征點時，將不再考慮被涂的紅色區域內的特征點。

2.7.1畫筆寬度

改變鼠標畫筆的寬度，使修改更便利。

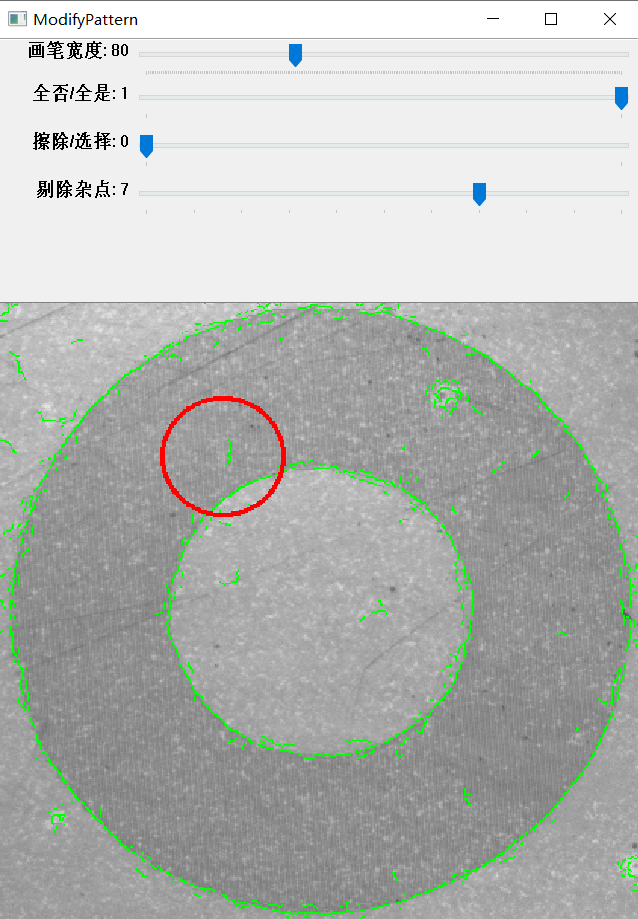

                 畫筆寬度：20                                             畫筆寬度：80

2.7.2全否/全是

全否：即圖中所有的輪廓全部不考慮，這時配合【擦除/選擇】中的【選擇】功能快速提取需要的輪廓。

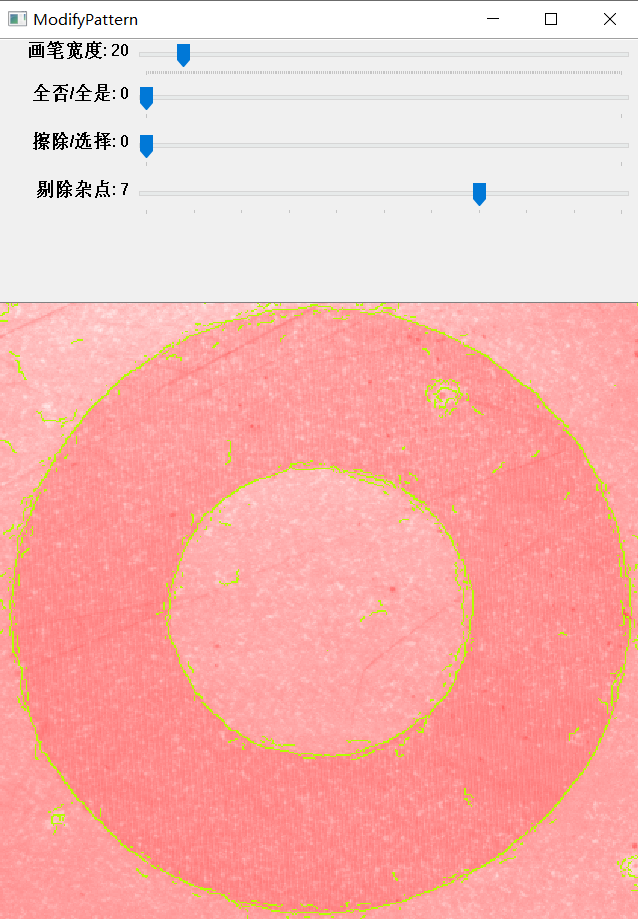

                    全否

全是：即圖中所有的輪廓全部考慮，這時配合【擦除/選擇】中的【擦除】功能去除不需要的輪廓。

2.7.3擦除/選擇

擦除：使用鼠標畫筆去除不考慮的輪廓點

選擇：使用鼠標畫筆選擇考慮計算的輪廓點

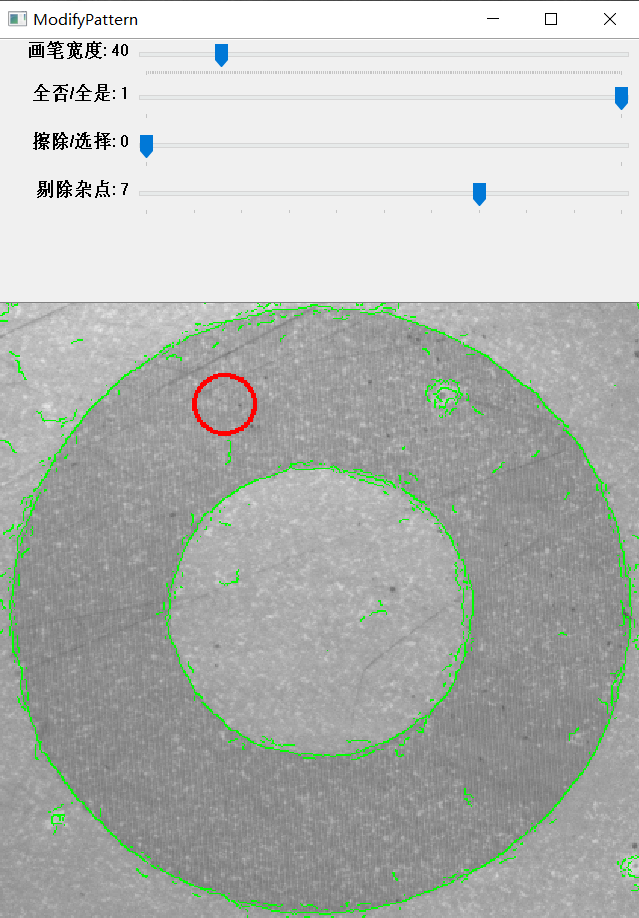

            擦除：畫筆紅色                                            選擇：畫筆綠色

【擦除過程】

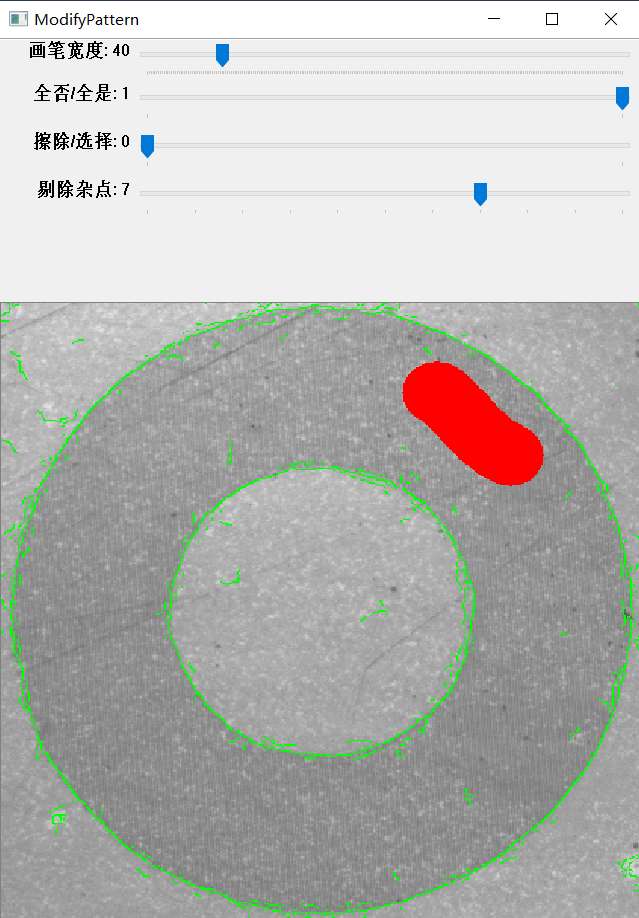

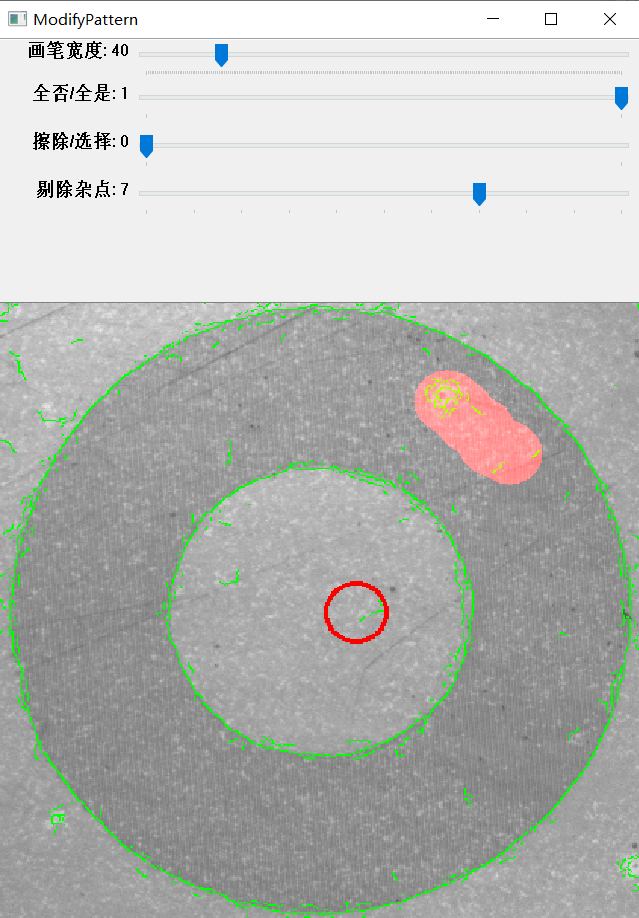

         鼠標左鍵按下并涂畫                                      鼠標左鍵抬起完成擦除

【選擇過程】

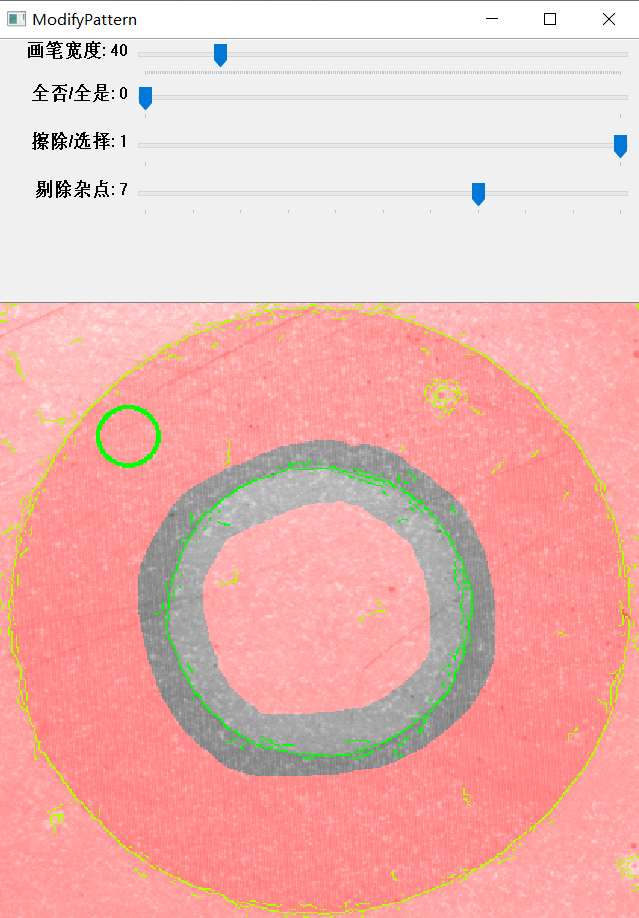

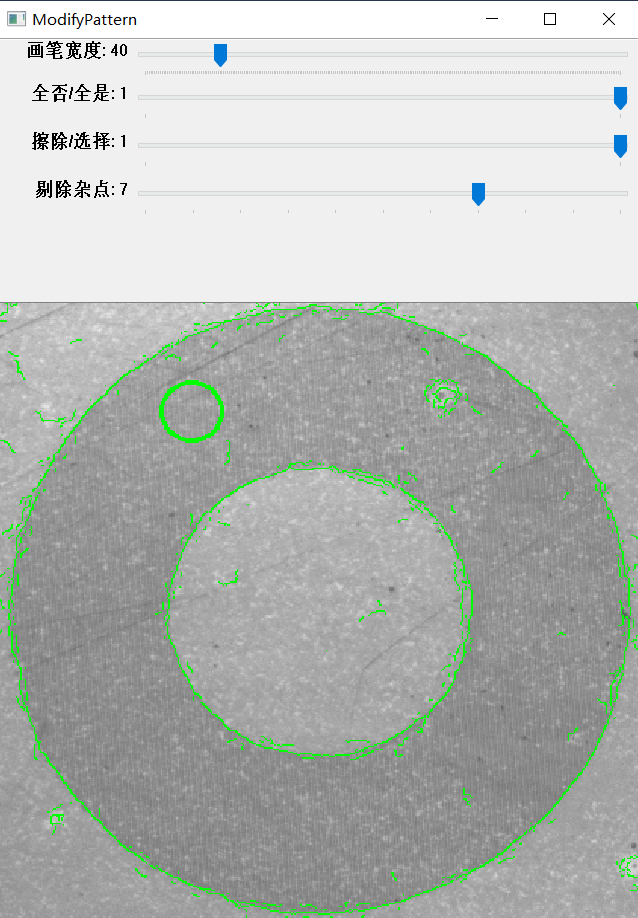

           鼠標左鍵按下并選擇                                    鼠標左鍵抬起完成選擇

2.7.4剔除雜點

當圖像的質量較差時，邊緣模糊產生大量的雜點；從而增加了搜索的時間，同時影響了搜索的準確性。通過調整【剔除雜點】去除大部分的干擾點，優化了模板的輪廓信息。

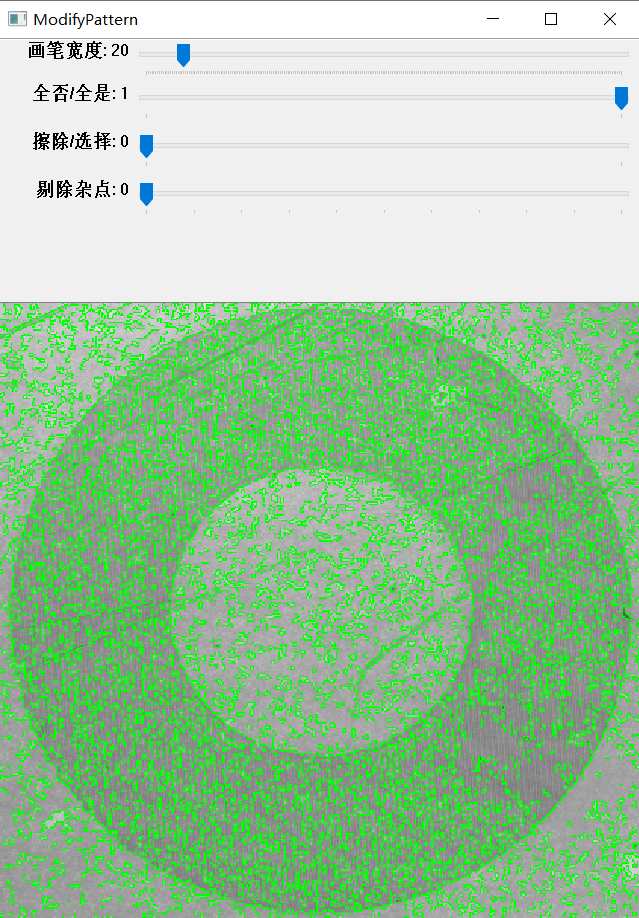

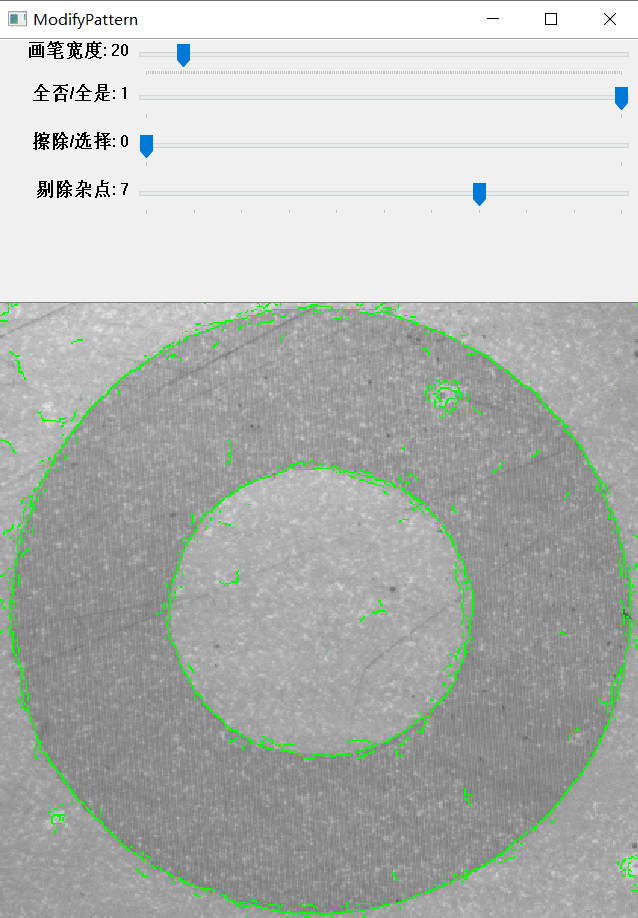

                剔除雜點：0                                                           剔除雜點：7
