工業相機常見的工作模式分為：
觸發模式

連續模式

同步模式

授時同步模式

觸發模式：相機收到外部的觸發命令后，開始按照約定時長進行曝光，曝光結束后輸出一幀圖像。
連續模式：相機自動地連續不斷地按約定時長進行曝光，并連續不斷地輸出圖像。

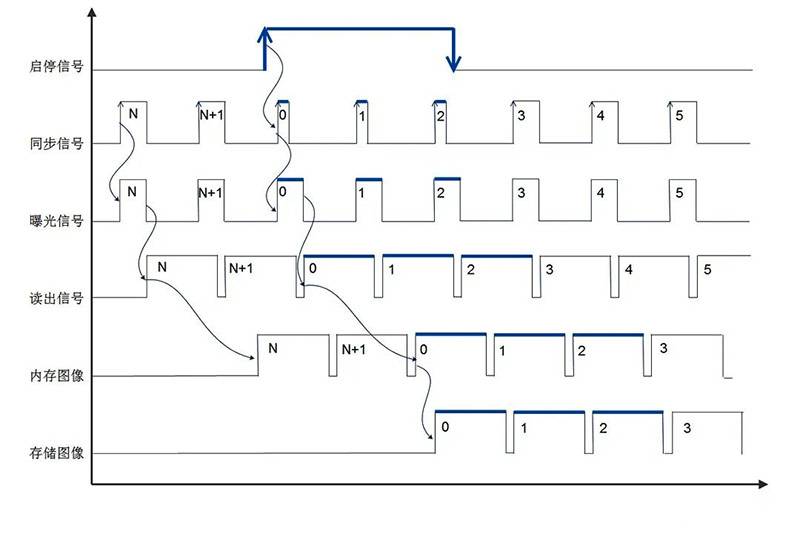

同步模式：多臺相機之間或多臺相機與其他設備之間，在收到同一觸發命令后，按照約定時長進行同時曝光，嚴格同步。

授時同步模式：在同步模式的基礎上，進一步加入絕對時間的概念。

 01      基本概念

 02     觸發信號的概念

 03      觸發信號的種類

常見硬觸發信號種類：
1.TTL電平。
2.LVTTL電平。
3.RS485（RS422）差分電平。
4.LVDS(644)差分電平。
5.光耦信號
6.特殊的電壓觸發信號（24V、12V等）

單端信號：

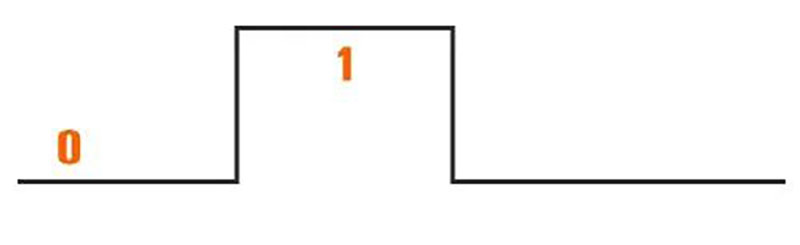

判斷一個信號的電平來確定0或1

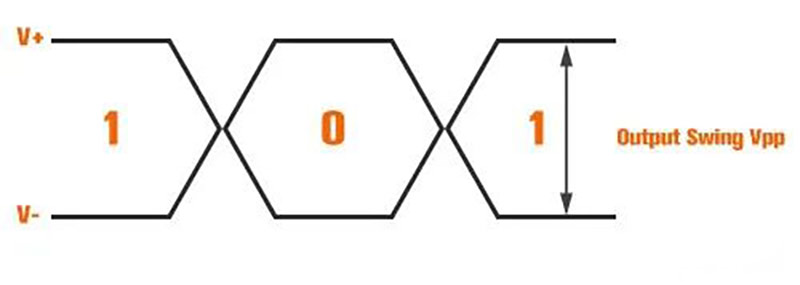

差分信號：
判斷一對信號的差值來確定0或1

01.TTL類觸發信號

5V-TTL與3.3V-LVTTL在工業相機觸發中使用最多。

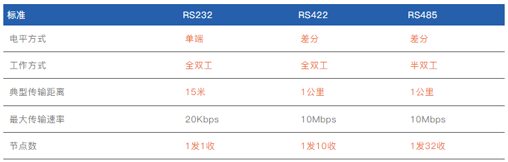

02. RS232/422/485類觸發信號

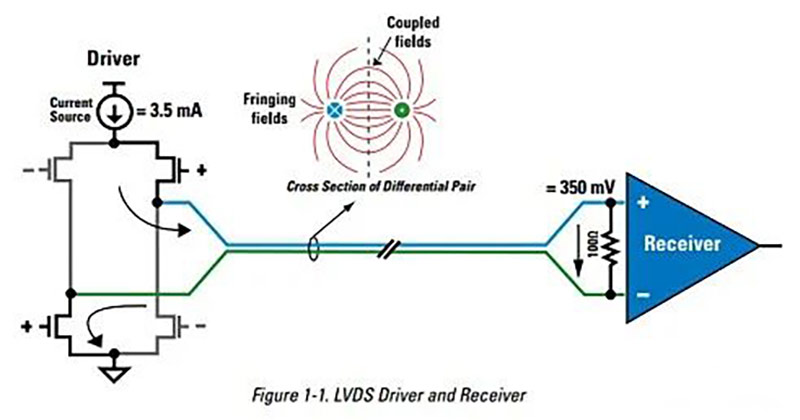

03．LVDS類觸發信號

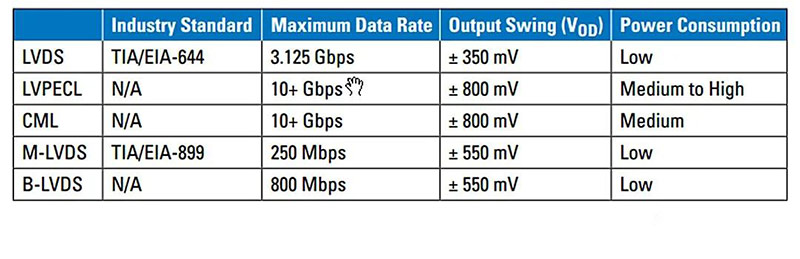

LVDS類一般用于芯片之間的互聯。，一般用于數據鏈路。

04．光耦類觸發信號

光耦的特點是信號兩端的器件在電氣上是隔離的。

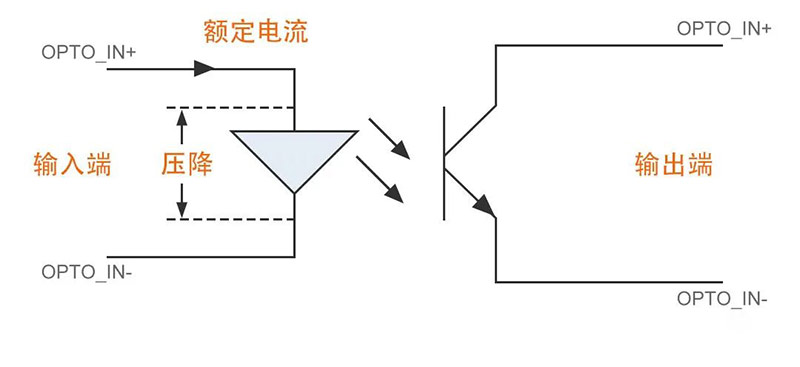

光耦輸入端：
●額定電流：穩定驅動發光二極管工作的電流。
●輸入電壓：光耦輸入端可以接的電平范圍比較廣，3.3V-24V。

光耦輸出端：
●可視為一個開關。本身并沒有電壓或者電流輸出。

05      觸發

常用觸發輸入電路

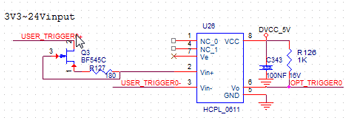

光耦輸入類

TTL輸入類

RS485(RS422)輸入類

觸發信號的連接

觸發源是TTL輸出：
可連接TTL輸入接口、光耦輸入接口的相機。

觸發源是標準RS485(RS422)輸出：
可連接標準RS485（RS422）輸入接口、光耦輸入接口（不建議）的相機。

觸發源是光耦輸出：

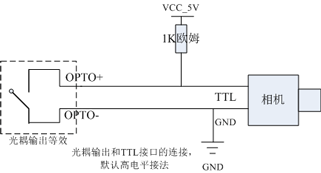

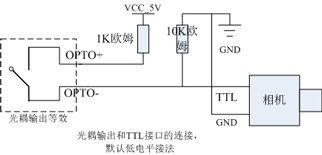

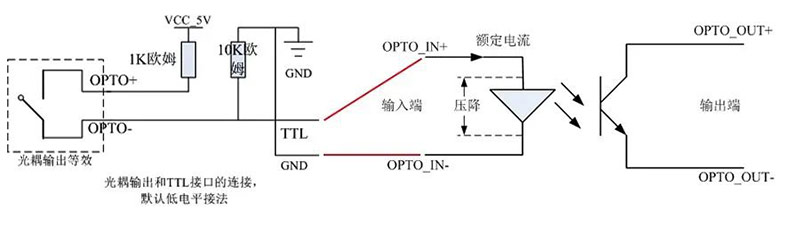

可連接TTL輸入接口的相機，但需要通過上拉電阻或下拉電阻。



觸發源是光耦輸出：
可連接光耦輸入接口的相機，將輸出端的光耦信號通過上拉電阻或下拉電阻，轉為TTL信號后，再觸發輸入端的光耦合電路。

觸發源是其他形式輸出：
具體問題，具體分析，形成信號傳遞的通路。
●分析輸出接口電路。
●分析輸入接口電路。

06       B碼授時的概念

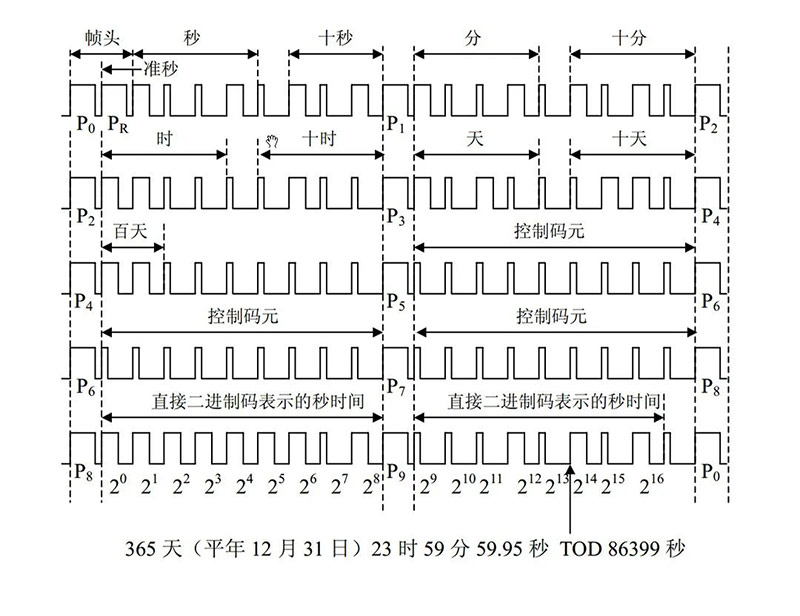

IRIG-B時間碼（簡稱B碼）就是一種串行時間碼。B碼主要參數為：

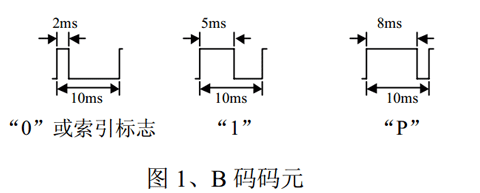

●B碼中每個脈沖對應一個碼元。


●每個碼元的準時參考點是該脈沖的上升沿。


●碼元重復出現的速率為100Hz。

PR：秒脈沖信號上升沿

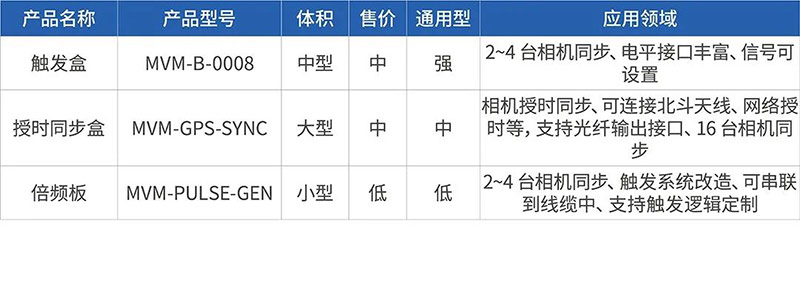

07        與觸發相關的產品
