上期我們詳細為大家解析了噴印的原理及試用的油墨，從本質上了解了噴印與絲印的區別，本期我們從實際效果和影響出發，深度為大家剖析噴印圖形與噴印相較于絲印在環境保護方面的優勢，理論與實踐的結合，不斷深化對噴印的認識。

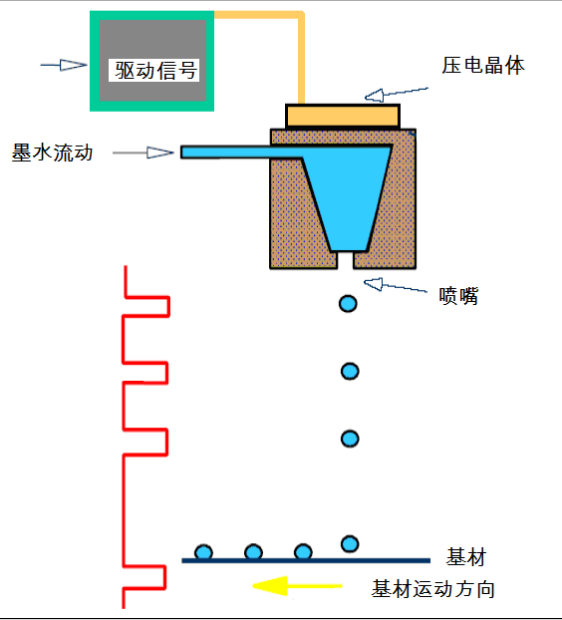

示例圖：噴墨打印原理

01 噴印圖形

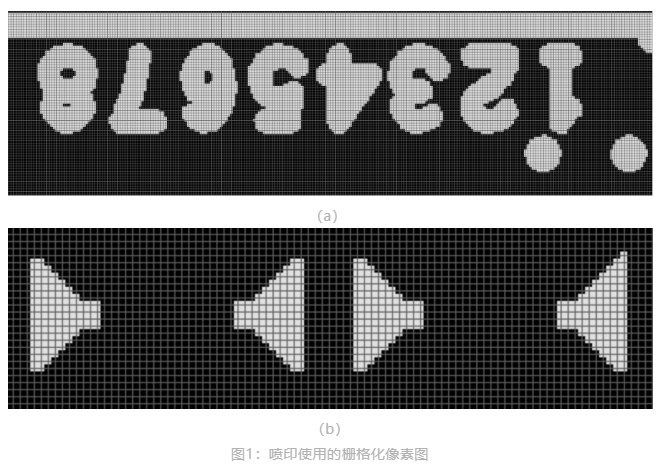

       由于噴墨打印是通過產生一滴一滴的墨點，最后疊加在一起形成的圖案，對應的噴印圖形在實際中就是像素圖或叫柵格圖，如下圖1（a）（b）所示，其中每一個格點就是一個墨點，白色區域噴射，黑色區域不噴射。

       （1）基于噴印像素圖的特點，圖形邊界很多都會是階梯狀（如上圖1（b）），因此在最后基材上圖案的形成也會是這種形態，但是在高分辨率下油墨的疊加和融合，這種形態就會得到減弱，且使用分辨率越高，或者噴墨點的容積越小，這種形態就會更加弱化，表現出來的邊界就會越光滑。但是同時，打印分辨率越高，打印墨點就會越多，生產效率就會急劇下降，所以實際中是一個折衷的選擇。目前噴印機行業根據所選擇的柯尼卡KM1024i噴頭，合適的分辨率一般最低720dpi，最高為1440dpi。

       （2）由于噴印是打印像素化之后的圖形，那么圖形本身的形貌狀態對打印結果就有很大的影響。如果圖形本身較粗、堆疊在一起，那么打印出來的結果也會變粗，再加上第二部分講過的油墨自身的滲墨，最終打印的字符就會容易模糊粘連，所以對原始設計資料做修正有時是必要的，這也是噴印行業比較常見的做法。

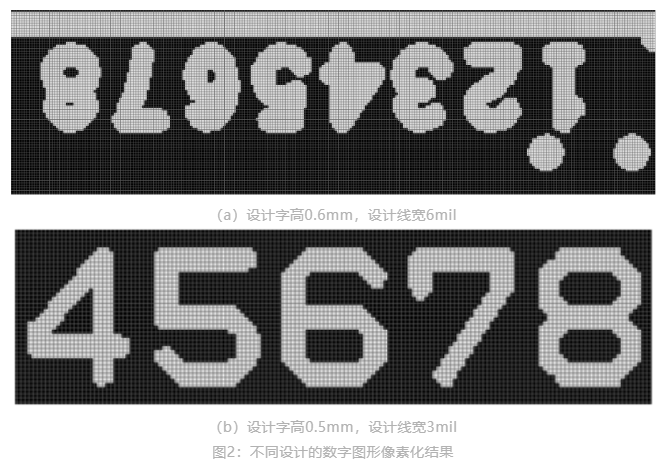

       比如下面的兩張數字圖形的對比（圖2），第一張圖2（a）是0.6mm字高，但由于線寬設計較粗，生成的圖形顯得“較胖”，數字內的空洞也偏??；對比第二張圖2（b），字高只有0.5mm，生成的數字圖形卻明顯會更清楚，最終的打印結果也會是0.5mm的字符顯得更清晰。當然，這里不一定要專門去修改設計字體，往往在同一設計資料里面只需要減小字符的原始設計線寬，使其更符合噴印方式，就能獲得更為清晰可辨的文字質量，例如圖3中設計線寬3mil出來的字符明顯清晰很多。這實際上也是行業內噴印設備的制程能力要求的一部分。

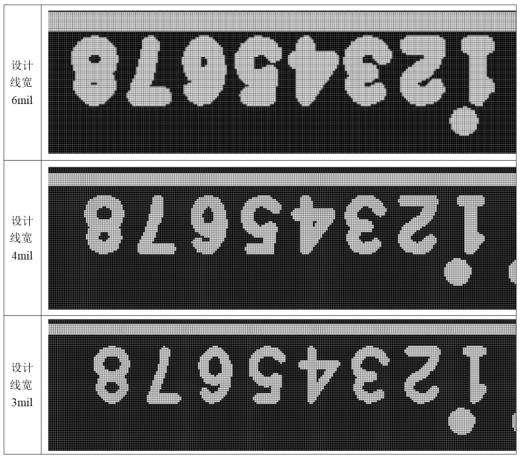

圖3：不同設計線寬的字符比較（均為0.6mm字高）

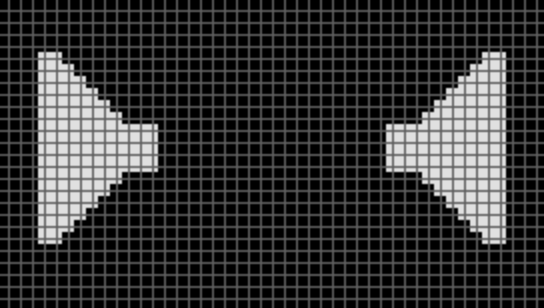

       （3）噴墨打印具有圖形的對應性特點，就是說輸給了噴印什么樣的像素圖形，就會打印出什么樣的像素點集合。比如下圖4中的像素三角形，原始資料中由于不是標準的三角，在圖形像素化處理后，其中一個角出現了更多的像素點，那么最后打印就會有更多點的疊合堆積，導致結果出現三角形偏差，看起來不那么像三角了。低分辨率下情況可能不明顯，在打印這種高分辨率下就會顯現出來。

圖4：非標準三角形的像素化結果

02 環境保護

       從污染程度來看：噴墨打印屬于環保綠色印刷，絲網印刷屬于高污染印刷。

       在絲網印刷作業中，產生的污染物較多，主要有感光材料、油墨（溶劑和顏料）等造成。制版中常用的重珞酸類感光材料與絲網印刷油墨中所含的揮發性有機溶劑（VOC），都會對環境造成污染還會影響車間的空氣質量，從而影響員工的身體健康。

       相對而言，噴印油墨屬于UV型油墨，是典型的環保型油墨，它不含揮發性有機化合物，而且都會要求墨水廠家生產的油墨通過RoHS、無鹵素HF以及REACH認證，且可以通過國家環保測試。另外，PCB的字符噴墨打印設備在工作時沒有任何污水的排放，且由于是“按需”打印，只在需要的位置打印油墨，因此幾乎不會產生廢墨，油墨利用率極高。

       噴墨打印設備一般采用靜音導軌和滑塊，在打印過程中，噪聲普遍小于60分貝，隔著墻幾乎聽不到嘈雜聲音，既能滿足民用住宅中對噪音分貝的要求，又能滿足工業生產中對噪聲分貝的要求。

       最后，因為噴印工藝自身有和絲印工藝的不同特點，同其他任何新工藝上線都可能會做一定的工藝調整一樣，我們的目的都是為了能夠相互匹配，最終提升生產的產品質量和效率。
