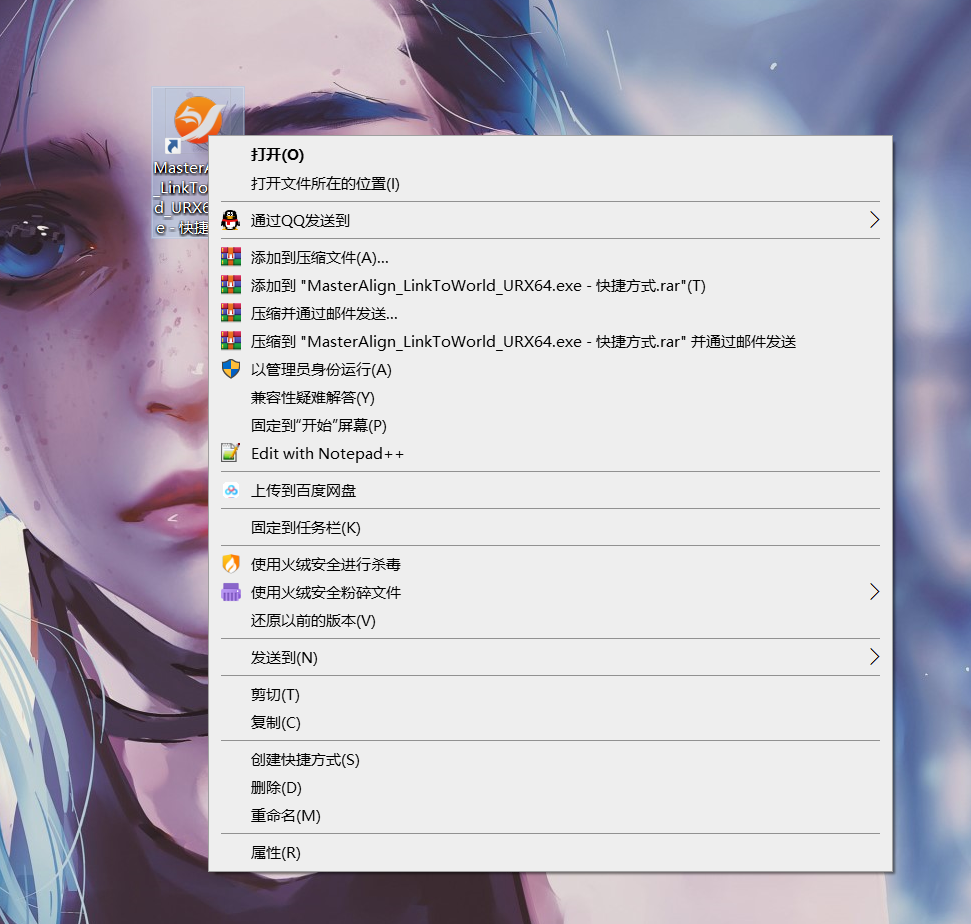

第一步：在桌面找到MasterAlign視覺程序，右鍵單擊彈出選項欄，選擇“打開文件所在的位置”，彈出程序所在目錄的文件夾。如下圖：

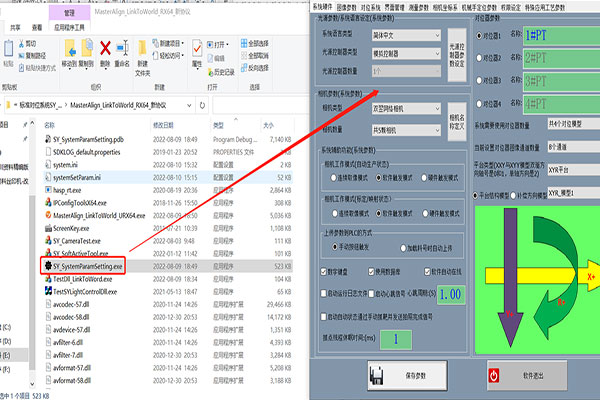

第二步：在文件夾中找到后臺設置軟件：。并雙擊打開。如下圖：

第三步：在后臺設置軟件中選擇“界面管理”頁，勾選“保存NG圖片”、“保存抓點圖片”、“保存對位OK圖片【畫結果】”。最后點擊“保存參數”按鈕，再退出后臺設置軟件，如下圖：

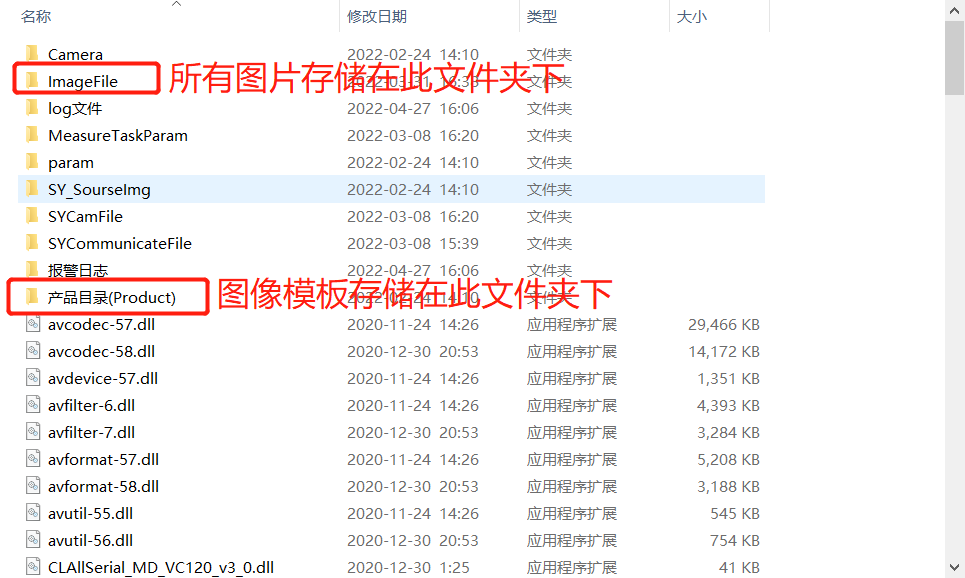

第四步：關閉視覺軟件，再重新打開！！！接下來軟件就會自動保存生產時的每張圖片，記錄圖像抓取的位置，后續可以在本地查找排查抓點問題。圖片存儲路徑如下：

客戶需要將以上兩個文件夾打包拷貝出來，提供給視覺這邊分析抓點問題！
