一. 對位原理

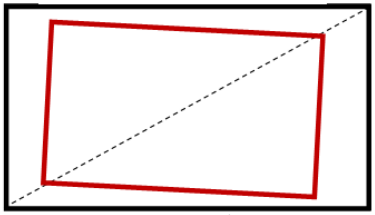

       兩點對位：以樣品的兩個mark點與目標的兩個mark點進行居中對齊，角度為兩個mark點連線的角度。如圖1所示.

圖1對位原理

二. 種對位方式的差異

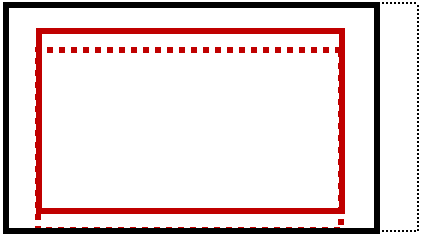

       1. 產品尺寸固定或公差可忽略時：兩種方式通過補償均能穩定對位。

圖4

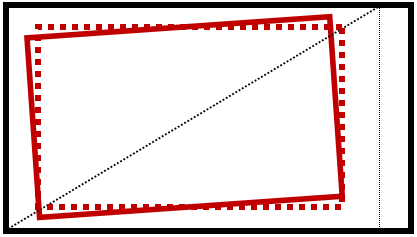

       對角對位：通過角度補償即可居中對齊。如圖5所示，逆時針方向補償角度即可。

圖5

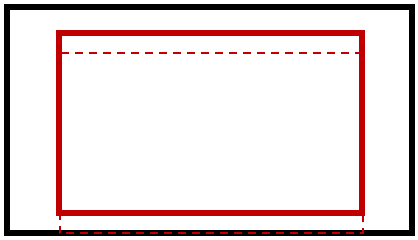

       2. 產品來料差異較大時：

圖 6

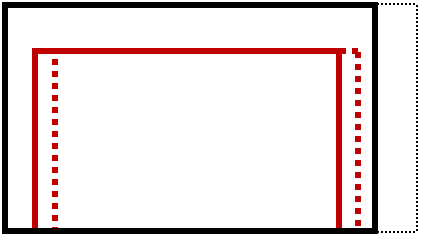

       補償后：如圖7所示，按圖4補償后，仍然居中。補償不需要變化。

圖7

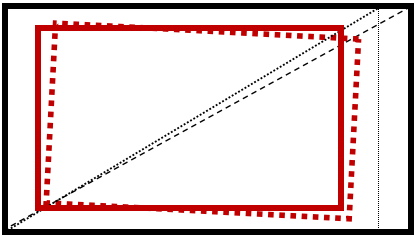

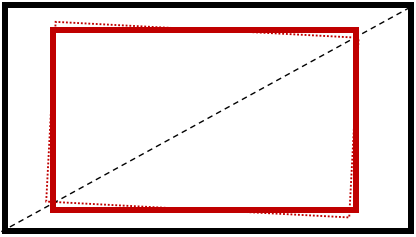

       對角對位：如圖8所示，對角線連線中點仍然居中，但角度與之前相比也發生了變化。

三．結論

       同邊對位與對角對位在產品無變化的情況下，對位效果是一致的。但產品有來料公差的情況下，同邊對位的效果明顯比對角對位更好。

四．案例

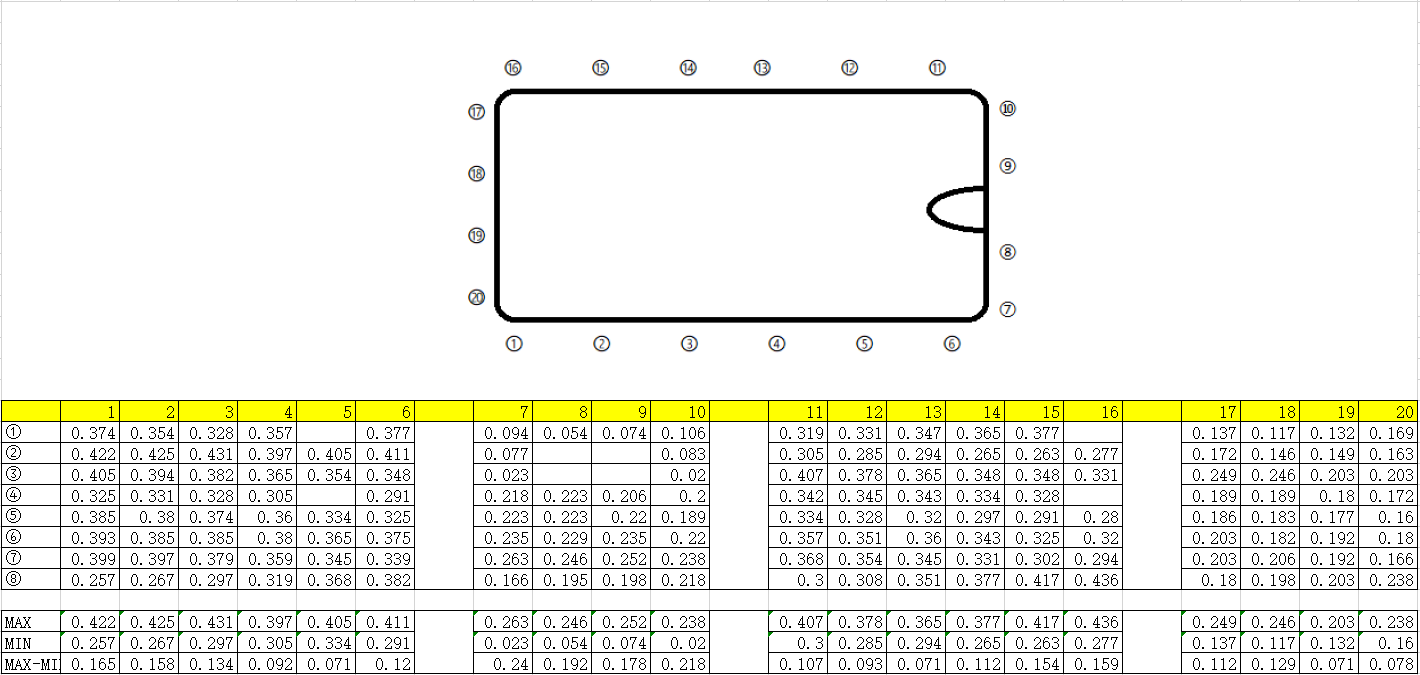

       下圖為同邊對位時測試的8組產品的數據。用于對位的點位為①和⑥。

       由數據來看，①和⑥的最大偏差分別為0.165mm和0.12mm，超出了±0.05mm的標準。同邊對位的方式下，測試點的數據達不到標準，說明系統（結構和程序）還存在問題，需要大家一起排查。這種情況下，換成對角對位的方式來測試，效果只會更差。
