OLED雙面顯示原理

發布時間:2023-06-08 09:44:19 瀏覽次數:2287

有機發光二極管(OLED,亦稱有機電致發光顯示器),是有機半導體材料和發光材料在電場驅動下,通過載流子注入復合實現發光的器件。

如圖1所示,在外界電壓驅動下,空穴和電子分別從正極(陽極)和負極(陰極)注入到有機材料中,空穴和電子在有機層中相遇、復合,釋放出能量,將能量傳遞給有機發光物質的分子,使其從基態躍遷到激發態。激發態很不穩定,受激分子從激發態回到基態,輻射躍遷而產生發光現象。


圖1

對應到OLED顯示面板中,因為有機發光層發出的光受限在陽極和陰極之間,當選擇為反射陽極層和透明陰極層的時候,如圖2所示,光束將從封裝層側出射,構成頂發射顯示裝置;而相應地當選擇為透明陽極層和反射陰極層的時候,如圖3所示,光束將從基板側出射,構成底發射顯示裝置。


圖2


圖3

由以上內容我們可知,顯示面板的出光類型是由具體的出光方向決定,其中,雙面顯示則代表著在一個顯示裝置中,能夠同時在多面獲得出射光進行顯示。下面將具體地介紹幾類典型的OLED雙面顯示裝置:

1) 組合型

組合型雙面OLED顯示裝置,實現起來最為簡單,但是存在模組厚度大,成本高的問題,其是通過將兩個OLED模組的背光面相對貼合,進而在相對的兩個表面獲得出射光束,實現雙面顯示,具體的解決方案可參見專利CN103904096A:

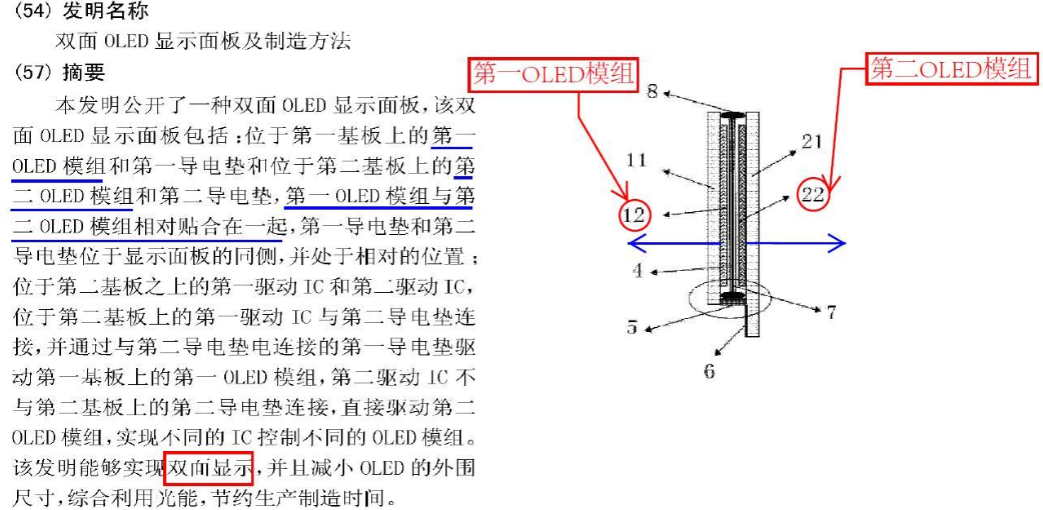

組合型

2) 雙透型

雙透型雙面OLED顯示裝置,單發光模組,模組厚度小,但是F-P諧振腔效應較差,出光效率低,其實通過將陽極和陰極同時設置為透明結構,進而在相對的兩個表面獲得出射光束,實現雙面顯示,具體的解決方案可參見專利CN203630761U:

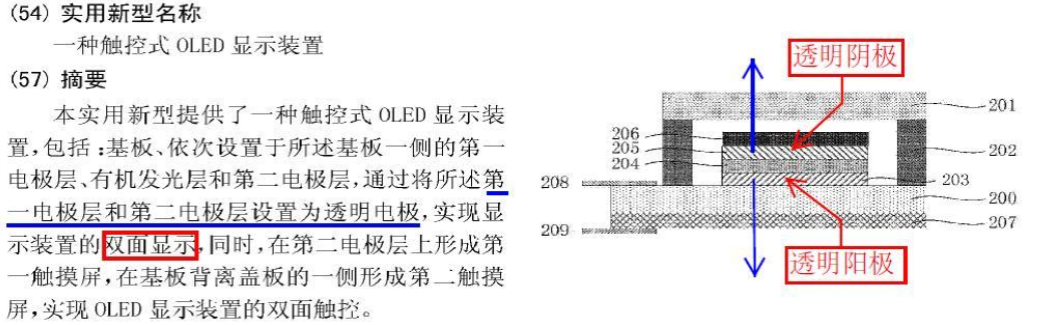

雙透型

3) 互補性

互補性雙面OLED顯示裝置,存在PPI較低的問題,其實通過并列頂發射發光單元和底發射發光單元,進而在相對的兩個表面獲得出射光束,實現雙面顯示,具體的解決方案可參見專利CN108288633A:

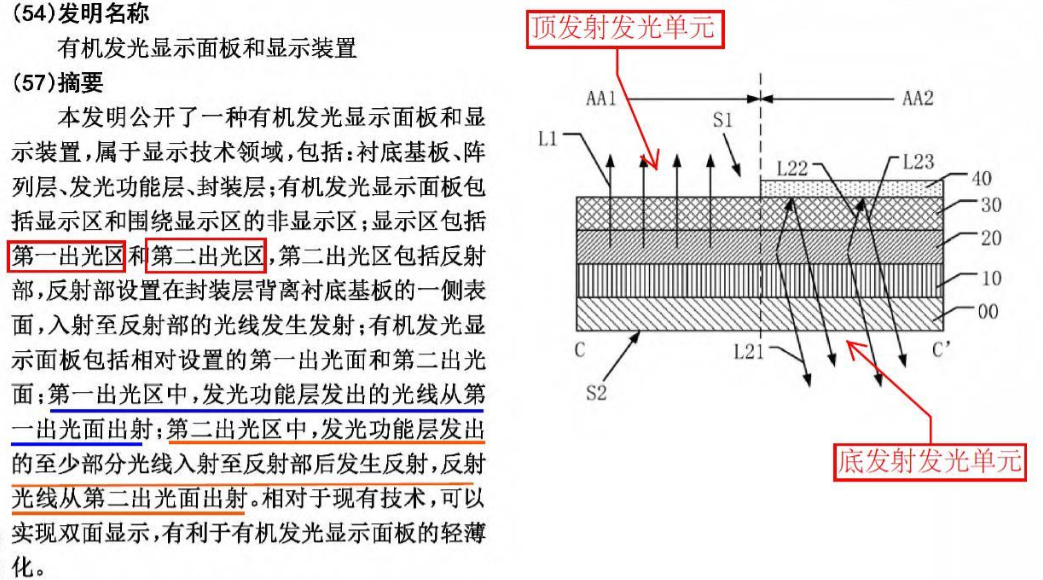

互補型

4) 共陰極型

共陰極型雙面OLED顯示裝置,與組合型類似,存在模組厚度較大的問題,但是相較于組合型有所減薄,其通過在一個基板上使得兩個底發射型發光器件共用一個陰極,進而在相對的兩個表面獲得出射光束,實現雙面顯示,具體的解決方案可參見專利CN102044554A:

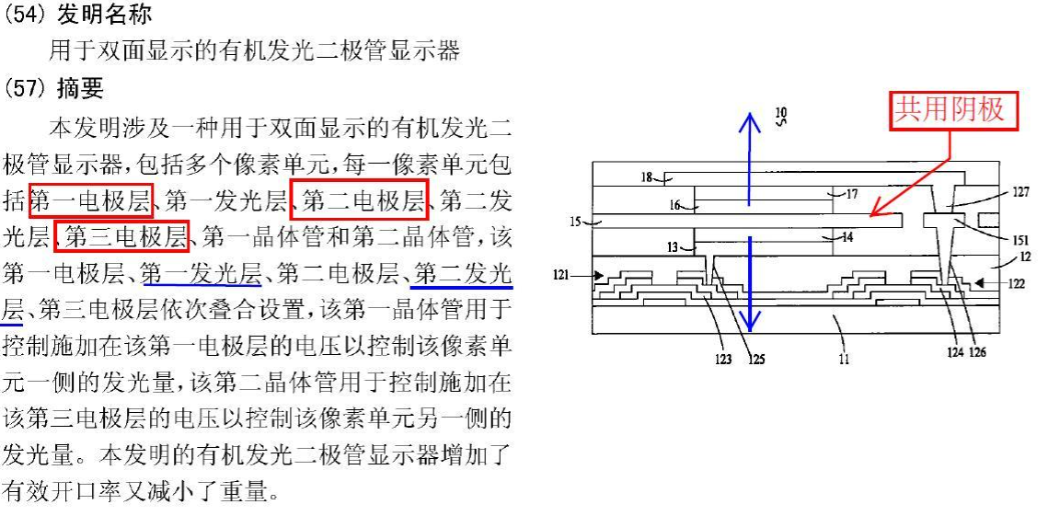

共陰極型
