圖形轉移的目的為：

利用光化學原理，將圖形線路的形狀轉移到印制板上，再利用化學原理，將圖形線路在印制板上制作出來。

在行業內，普通單雙面板的圖形轉移通常采用負片工藝。

在此，以干法的負片工藝為例，為朋友們進行講述，其子流程，通常為4個。

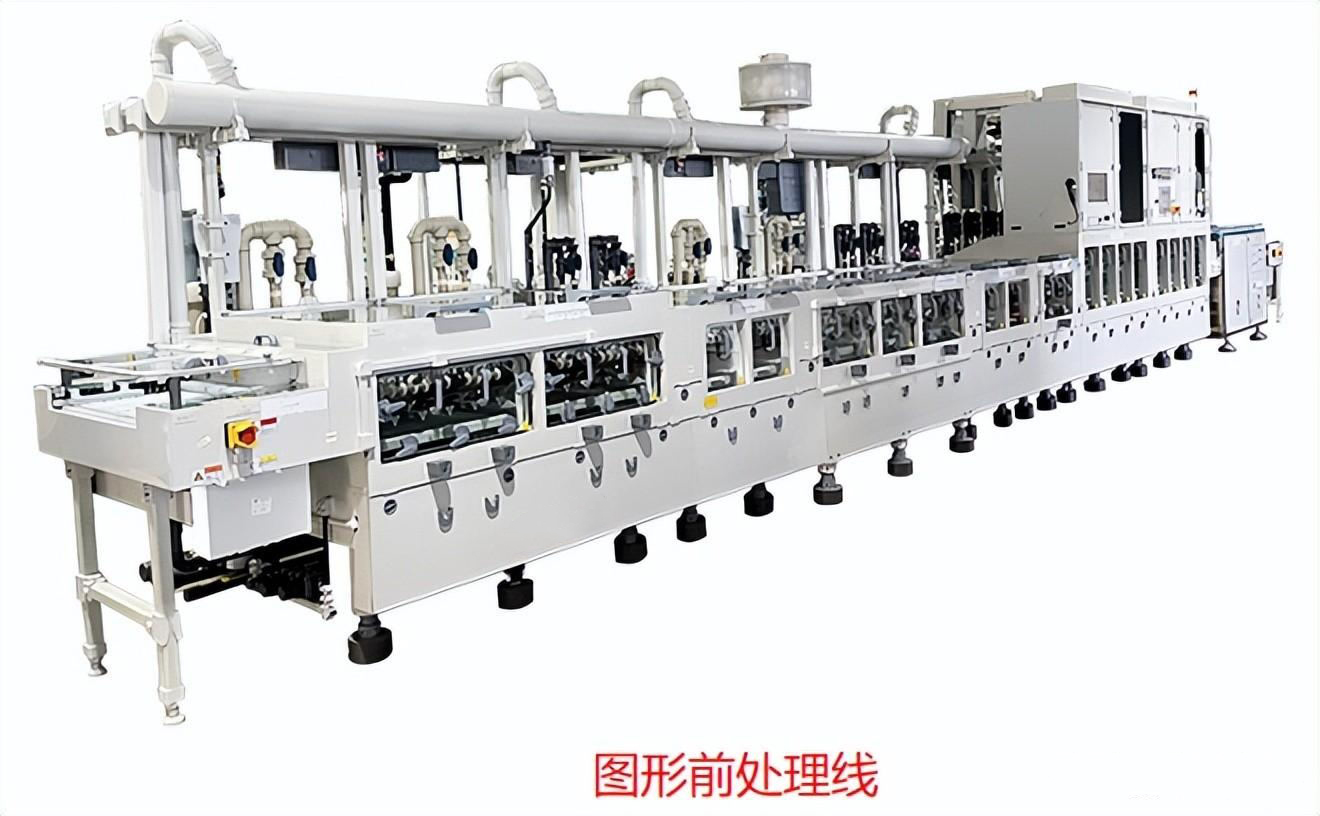

【1】圖形前處理（磨板）

在制作線路前，磨板，保證貼膜前的板面干燥、清潔、無氧化、膠漬等。

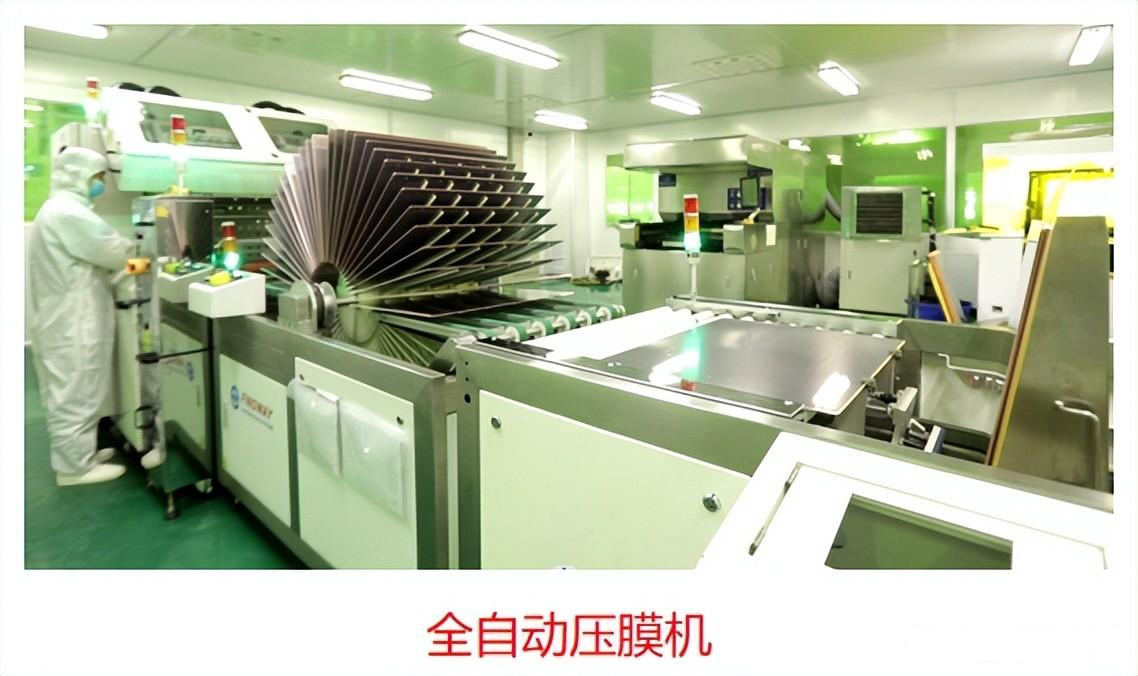

【2】干膜（壓干膜/貼膜/貼干膜）

通過壓膜機，在銅面上，貼附感光材料（干膜）。

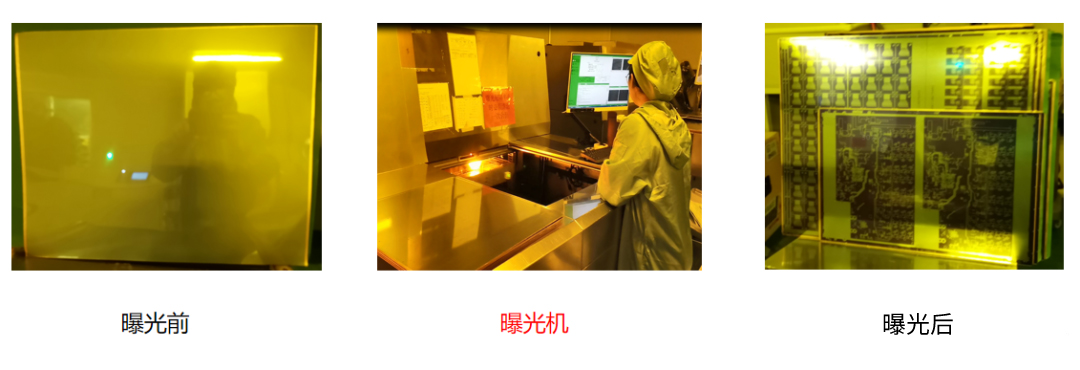

【3】曝光

利用感光照相原理，使感光材料（干膜）受到紫外光照射（即曝光）后，發生聚合反應，完成圖形轉移。

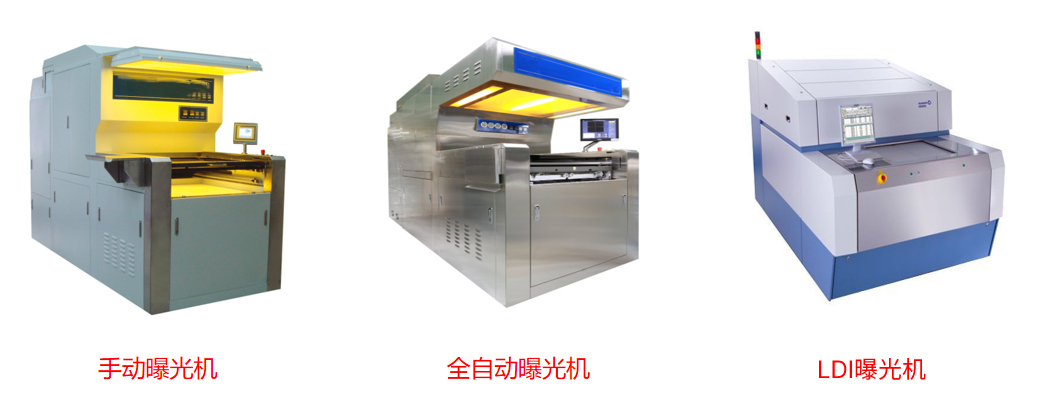

注：曝光又為圖形轉移主流程中最重要的子流程，因此，相應的曝光設備也極為重要，業內通常會以作業方式進行區分，把曝光機分為：手動曝光機、全自動曝光機、LDI曝光機。

附注：通常情況下，在曝光精度方面，LDI曝光機＞全自動曝光機＞手動曝光機。因此，為了確保制作線路的精度，行業內的頭部大廠，大多會購置LDI曝光機，華秋也是因此購買了LDI曝光機。

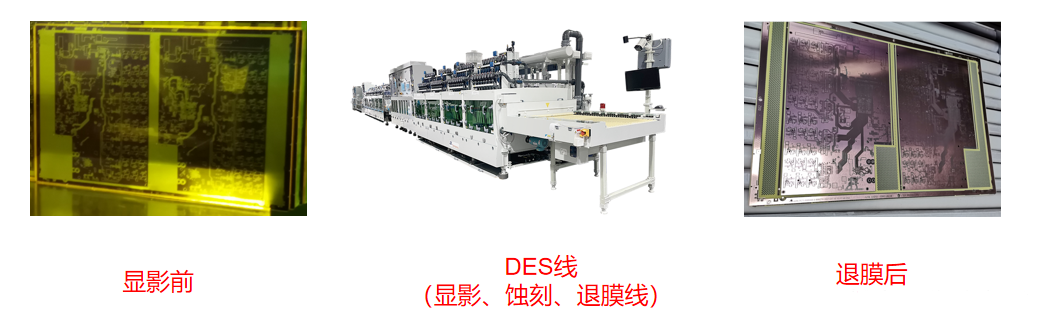

【4】DES（顯影、蝕刻、退膜）

經過顯影、蝕刻、退膜，去除掉不需要的干膜與銅箔，制作出所需要的圖形線路。

如上，朋友們可能會覺得圖形轉移工序，其實也并不復雜，相比鄙人上篇對于電鍍的分享，本文確實顯得簡單，但實際上，圖形轉移，是PCB生產工藝中最復雜、最重要的部分。

例如：

1.圖形轉移，可以根據菲林與所制作的圖形線路是否一致，區分為正片、負片……（一致為正片，不一致為負片）

2.圖形轉移，可以根據所采用感光材料的不同，分為干法工藝、濕法工藝……（干膜為干法工藝，油墨為濕法工藝）

3.圖形轉移 ，還可以根據所采用蝕刻藥水的不同，而區分出不同的藥水體系……（關于蝕刻藥水，目前行業內主要有6種：氯化鐵、酸性氯化銅、堿性氯化銅、過硫酸銨、硫酸/鉻酸、硫酸/雙氧水蝕刻液）
