在電子、汽車零部件等眾多行業的加工貼合環節，精準對位是保障產品質量與性能的核心。從手機屏幕與觸控層的貼合，到汽車內飾件與車身部件的組裝，貼合精度直接影響產品的外觀、耐用性及功能性。傳統的加工貼合方式，若依靠人工，極易因視覺疲勞、手部抖動等因素，導致貼合位置偏差，出現氣泡、褶皺等瑕疵，嚴重影響產品品質。而常規的機械定位貼合，面對復雜多樣的貼合材料與形狀，難以實現高精度匹配，致使次品率居高不下，極大增加生產成本，且生產效率低下，難以滿足大規模、高效率的生產需求。

MasterAlign 視覺對位軟件的出現，為加工貼合難題帶來了高效解決方案。該軟件運用先進的圖像識別算法，搭配高分辨率圖像采集設備，能夠快速且精準地捕捉貼合材料的輪廓、邊緣特征以及預設的定位標識。即便貼合材料表面存在紋理、光澤度差異，或是形狀不規則，MasterAlign 也能通過智能圖像分析技術，實現亞像素級的超高精度定位，確保貼合材料之間精準對齊。在貼合過程中，軟件依據精準定位結果，實時、精準地引導貼合設備動作，精確控制貼合壓力、速度與角度，保障貼合材料均勻、平整地貼合在指定位置，有效避免因貼合偏差產生的各類質量缺陷，大幅提升產品良品率。

MasterAlign 視覺對位軟件操作便捷，兼容性強，可輕松與各類加工貼合設備無縫集成。在實際生產過程中，軟件實時監測貼合狀態，一旦檢測到貼合位置偏移、壓力異?；蛟O備運行參數偏差等情況，立即自動調整貼合設備的動作，保證貼合過程的連續性與穩定性。這不僅顯著提高了貼合效率，相較于人工貼合，效率可提升數倍之多，還極大減少了人工干預所帶來的時間成本與人為誤差，降低了工人的勞動強度。通過采用 MasterAlign 視覺對位軟件，企業能夠在保障產品高質量的同時，大幅提升產能，在激烈的市場競爭中脫穎而出，為生產優質產品筑牢堅實基礎。

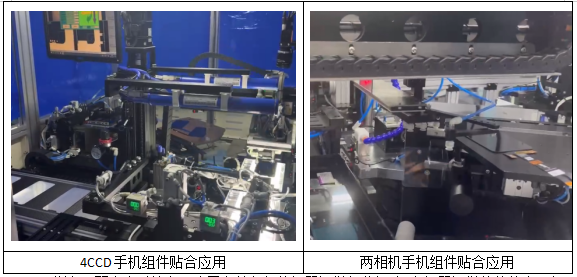

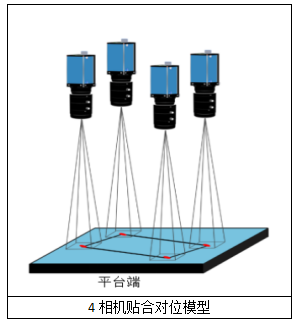

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對手表的對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.4s內完成。

MasterAlign-4C軟件主界面

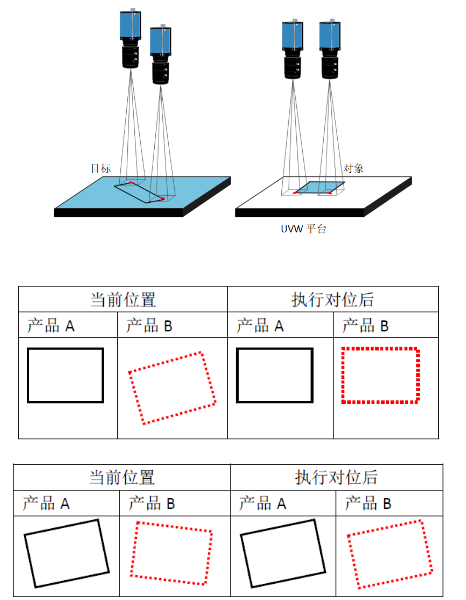

對位原理圖示

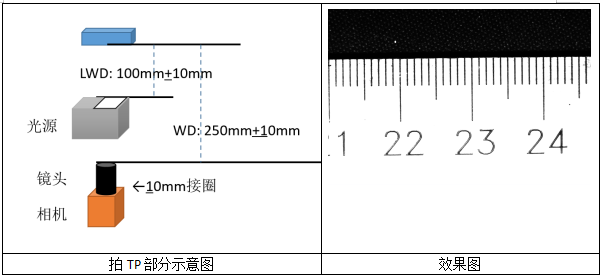

打光配置和實際Mark電拍照圖如下：

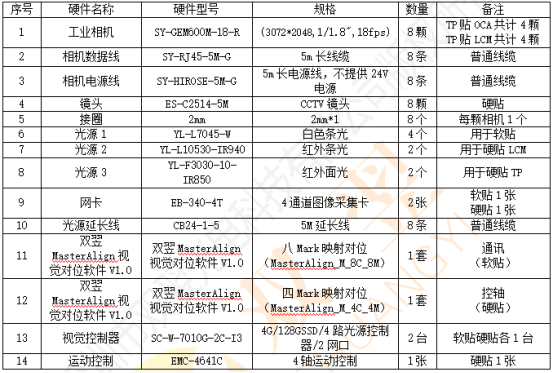

硬件配置清單如下：

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
