在電子、汽車零部件制造等行業，軟對硬貼合是常見且關鍵的生產環節。例如手機屏幕的柔性觸控層與剛性玻璃基板貼合、汽車儀表盤的軟性顯示膜與硬質外殼貼合等場景，貼合精度直接影響產品的顯示效果、耐用性及整體品質。由于軟性材料易變形、剛性材料表面特性復雜，傳統人工貼合受視覺疲勞、操作手法差異影響，難以保證貼合位置精準，易產生氣泡、褶皺，導致良品率低。而常規機械定位面對材質多樣、形狀復雜的軟硬部件，無法實現高精度匹配，嚴重制約生產效率與產品質量。

MasterAlign 視覺對位軟件專為解決軟對硬貼合難題而設計。其運用先進的圖像識別算法，搭配高分辨率圖像采集設備，能快速捕捉軟性與剛性部件的輪廓、邊緣特征及預設定位標識。即便軟性材料表面有紋理、剛性材料存在反光，或是部件形狀不規則，軟件也能借助智能圖像分析技術，實現亞像素級超高精度定位，確保貼合前部件精準對位。

貼合過程中，MasterAlign 軟件依據定位結果實時引導貼合設備，根據材料特性智能調節貼合壓力、速度與角度，保證軟性材料均勻、平整地貼合在剛性部件指定位置，有效避免因貼合偏差產生的質量缺陷，大幅提升產品良品率。該軟件操作便捷，兼容性強，可與各類貼合設備無縫集成。在生產中實時監測貼合狀態，一旦發現位置偏移或參數異常，立即自動調整設備動作，保障貼合過程穩定。與傳統方式相比，采用 MasterAlign 軟件不僅貼合效率提升 3 - 5 倍，還減少人工干預成本與誤差，降低工人勞動強度，助力企業在市場競爭中搶占先機，打造高品質產品。

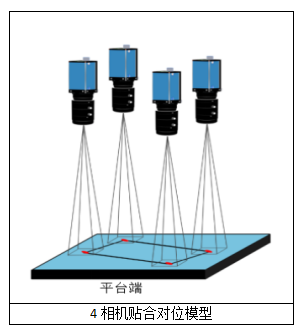

MasterAlign視覺對位系統在此貼合中的應用模型如下：

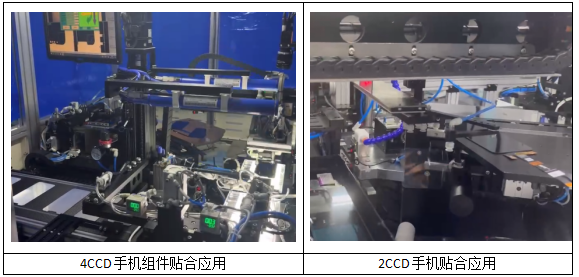

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對手表的對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.4s內完成。

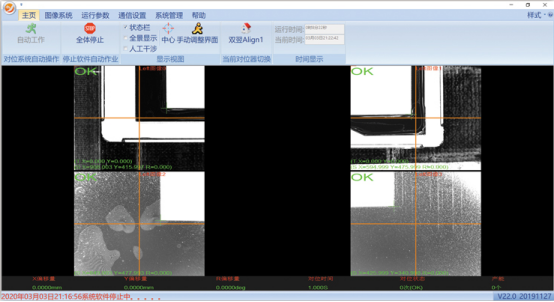

MasterAlign-4C軟件主界面

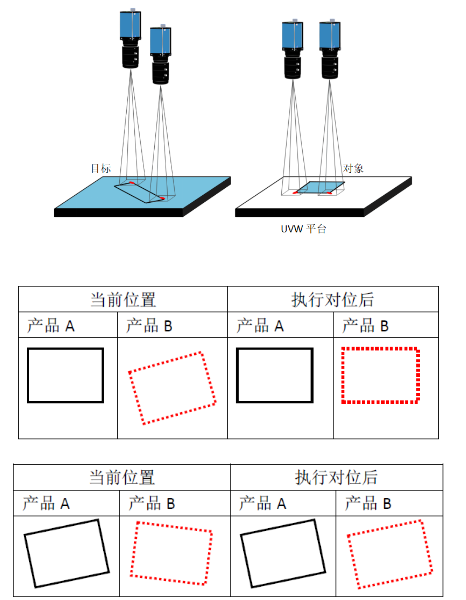

對位原理圖示

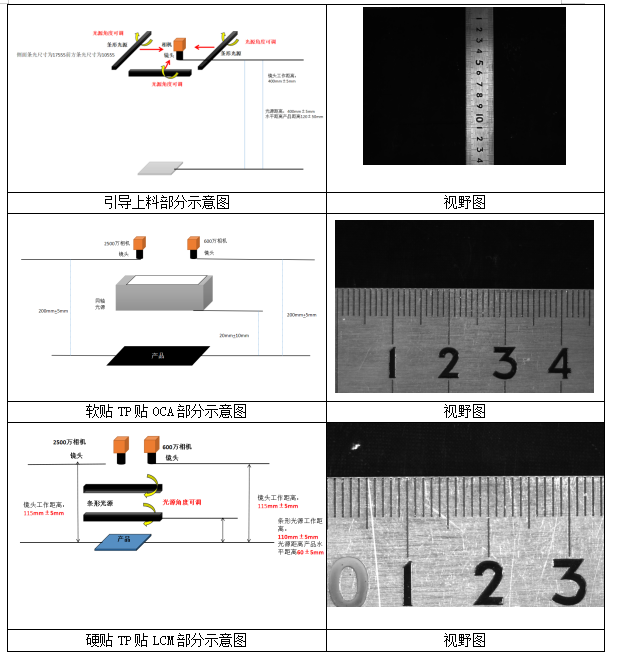

打光配置和實際Mark電拍照圖如下：

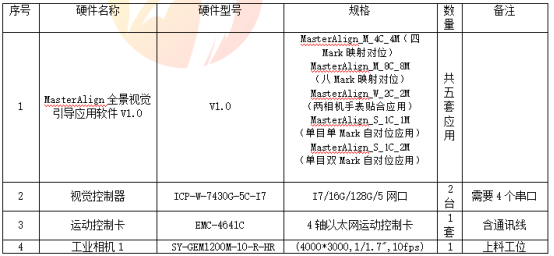

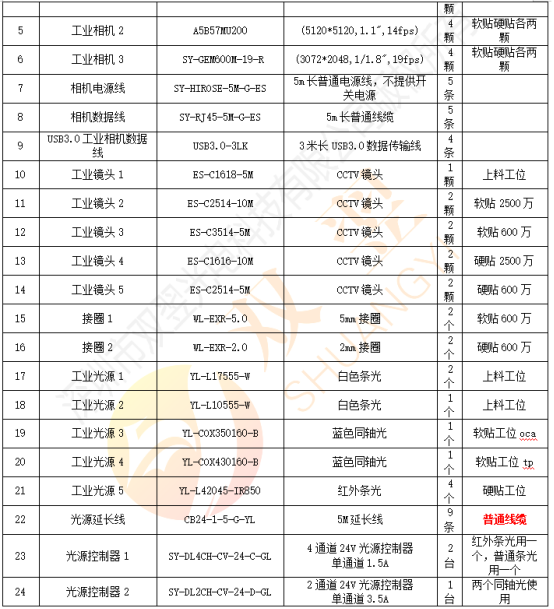

硬件配置清單如下：

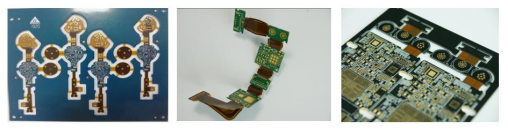

此方案適用領域為:FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
