在高端電子設備制造中,TP(觸摸屏)與柔性屏的貼合工藝難度極高,而MasterAlign視覺對位軟件成為了攻克這一難題的關鍵利器。憑借其卓越的圖像識別和處理能力,MasterAlign為貼合過程帶來了前所未有的精準度與效率提升。
MasterAlign視覺對位軟件采用先進算法,搭配高分辨率相機,能夠在極短時間內精準識別柔性屏和TP上的細微特征點。超優的圖像采集速度,確保在高速貼合作業時也能實時捕捉位置信息。在實際生產中,軟件可將定位精度控制在±3μm,遠遠高于行業平均水平,極大地減少了貼合偏差。
在貼合過程中,MasterAlign 實時監測柔性屏和 TP 的位置變化。一旦檢測到位置偏差,能在毫秒內快速生成并傳輸調整指令至貼合設備,保證每一次貼合都精準無誤。無論是折疊屏手機、可穿戴設備的柔性顯示屏,MasterAlign 視覺對位軟件都能精準助力TP貼合,為柔性顯示技術的發展提供堅實保障,推動電子制造行業邁向新高度。

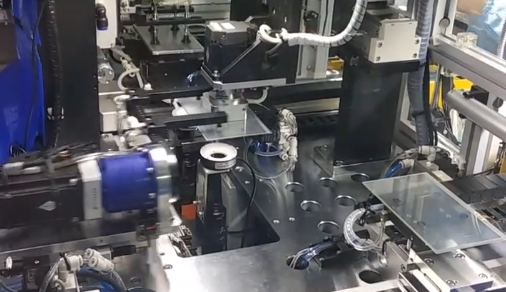

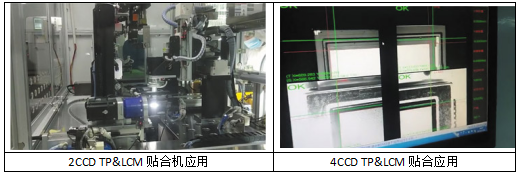

MasterAlign視覺對位系統在此貼合中的應用模型如下:
MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用,在TP屏幕的貼合中,其對位精度可達到±0.001mm,而工作中穩定保持對位時間在0.2s內完成。

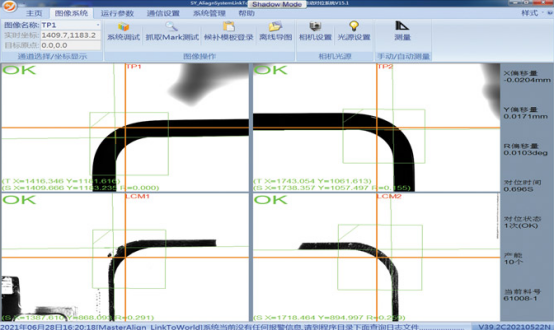

MasterAlign-4C軟件主界面

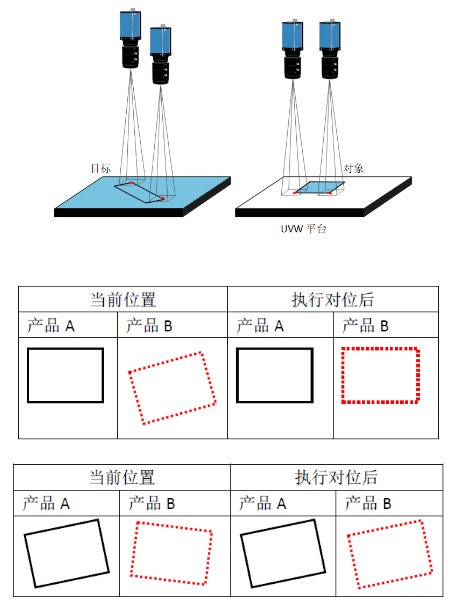

對位原理圖示

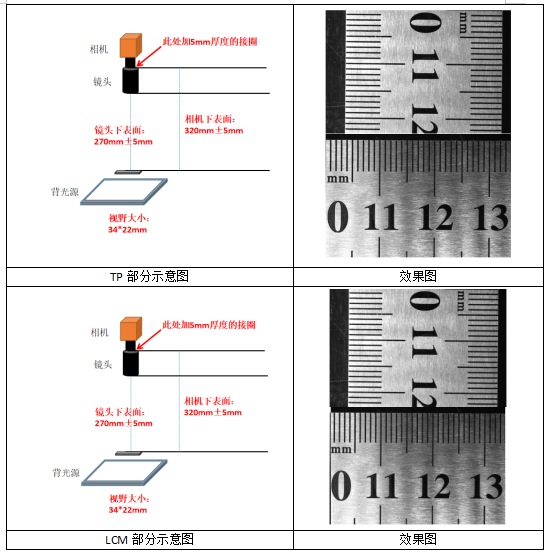

打光配置和實際Mark電拍照?qǐng)D如下:

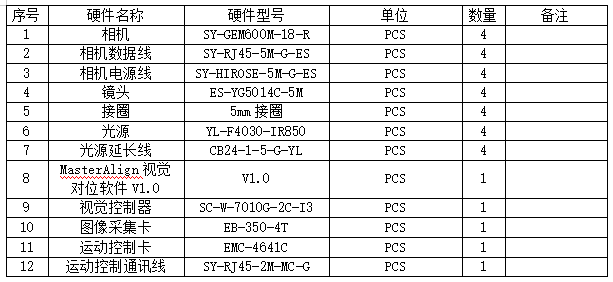

硬件配置清單如下:
此方案適用領域?yàn)?各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
深圳市雙翌光電科技有限公司主要產品包括視覺對位系統、機械手視覺定位、視覺檢測、圖像處理庫等為核心的20多款自主知識產權產品,主要客戶群體覆蓋消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等領域。產品已在眾多客戶上線使用,技術先進,性能穩定,運行順暢,助力客戶減員增效,實現自動化轉型升級。
