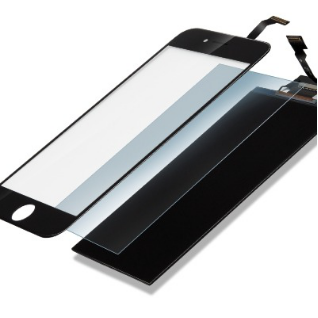

在競爭激烈且技術日新月異的顯示屏制造領域,OCA 全貼合工藝堪稱決定產品質量與市場競爭力的關鍵環節。這一工藝對精度與效率有著近乎嚴苛的要求,稍有差池便可能導致顯示屏出現氣泡、偏位等瑕疵,影響產品的視覺效果與使用壽命。而 MasterAlign 視覺對位軟件的橫空出世,宛如一道曙光,強勢賦能 OCA 全貼合工藝,一躍成為推動行業變革的核心驅動力。
MasterAlign 軟件內置前沿且復雜的算法,猶如一顆智慧的 “大腦”,協同高分辨率相機,構成一套精密的視覺識別系統。該相機具備每秒超 800 幀的驚人圖像采集速度,如同擁有一雙能夠快速定格畫面的 “極速慧眼”,能夠在極短的時間內捕捉到 OCA 光學膠與顯示屏表面的每一處細微特征點。其先進的算法對采集到的圖像進行深度分析與處理,將定位精度精準控制在 ±3μm,這一數據遠遠超越同類產品,從根本上為減少貼合偏差奠定了堅實基礎。在微觀層面,哪怕是極其微小的偏差,MasterAlign 軟件都能敏銳察覺,從而有效避免因貼合不準而引發的一系列問題,如光學性能下降、屏幕顯示不均勻等。
以某知名平板顯示屏生產線為實例,在引入 MasterAlign 視覺對位軟件之前,由于傳統對位方式的局限性,因貼合不準導致的次品率長期徘徊在 12% 左右。這不僅造成了大量原材料的浪費,增加了生產成本,還嚴重影響了生產效率與企業的市場聲譽。然而,在全面采用 MasterAlign 軟件后,情況發生了翻天覆地的變化。通過軟件的精準對位,次品率迅速驟降至 2% 以內,這意味著每生產 100 片平板顯示屏,次品數量從原先的 12 片大幅減少至 2 片以內,極大地提高了產品的良品率,為企業節約了可觀的成本。
在全貼合作業過程中,MasterAlign 軟件時刻保持高度警覺。一旦檢測到 OCA 光學膠或顯示屏出現位置偏差,其內部算法會在短短 5 毫秒內迅速生成精準的調整指令。這一速度之快,幾乎讓人難以察覺,卻能在瞬間改變貼合設備的運行軌跡。這些指令以極高的速度傳輸至貼合設備,使得設備能夠立即做出精準調整,始終確保 OCA 光學膠與顯示屏處于最佳貼合位置。這種實時、精準的反饋調節機制,讓整個全貼合作業過程變得更加穩定、高效。以該生產線為例,在使用 MasterAlign 軟件前,日產能僅為 3000 片,而在軟件的助力下,日產能成功提升至 4000 片,生產效率顯著提高了約 33%。
MasterAlign 視覺對位軟件為 OCA 全貼合工藝帶來了更高質量與效率的完美融合。它不僅大幅降低了次品率,提高了產品質量,還顯著提升了生產效率,為企業創造了更大的經濟效益。隨著技術的不斷進步與應用的深入拓展,MasterAlign 有望繼續引領顯示屏制造行業邁向更高的發展高度,推動整個行業實現質的飛躍。

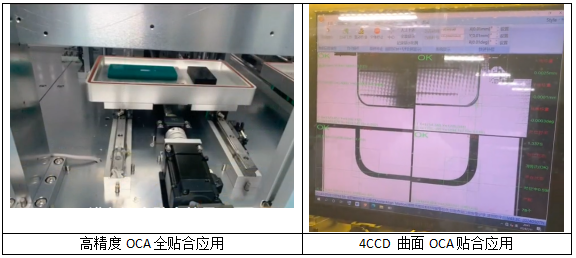

MasterAlign視覺對位系統在此貼合中的應用模型如下:
MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛,機構工藝簡單易實現,軟件操作簡單容易上手。此案例中用戶的OCA貼合機使用MasterAlign軟件進行高精度的對位生產應用,在對位時候其軟件對位精度可達±0.002mm,而對位的時間在0.3s內完成。

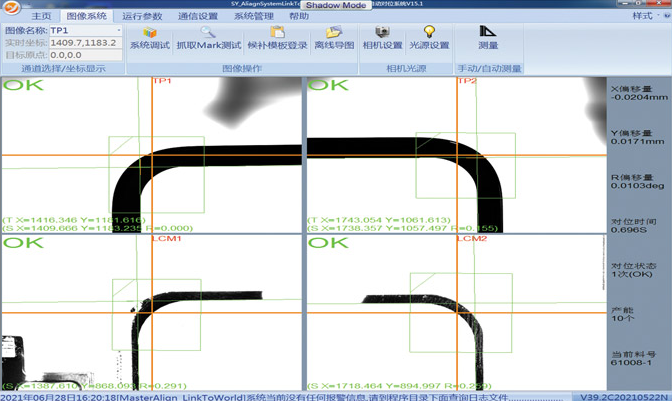

MasterAlign-4C軟件主界面

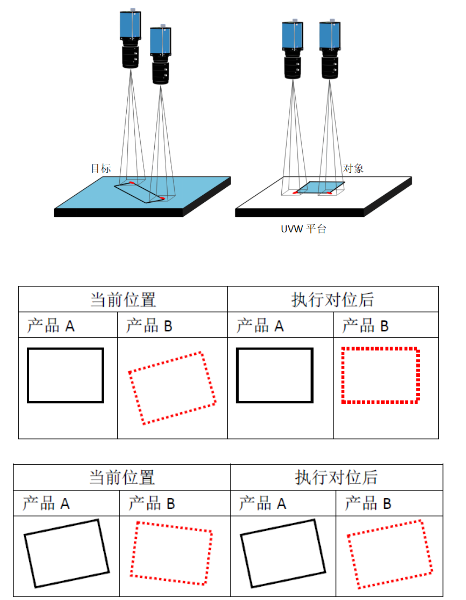

對位原理圖示

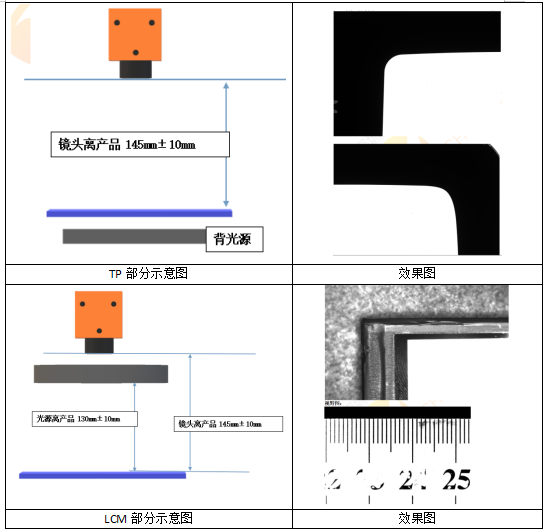

打光配置和實際Mark電拍照圖如下:

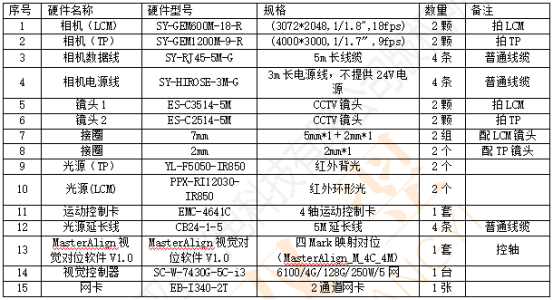

硬件配置清單如下:
此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品。客戶從我們雙翌得到的不僅僅是現成的方案,更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展,更是符合客戶利益的理性發展。
