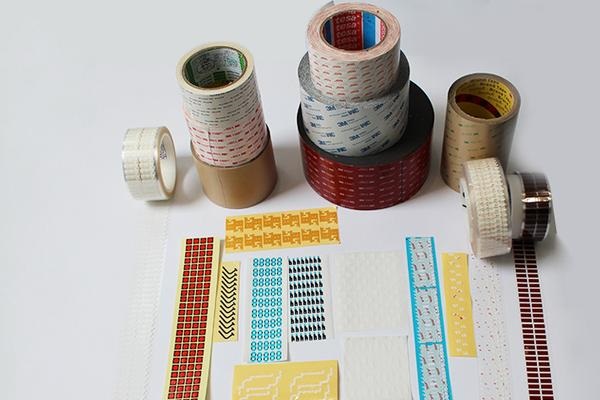

在電子制造領域，膠帶模切工藝如同產品的“隱形裁縫”，從手機屏幕OCA光學膠到動力電池絕緣膠帶，每一刀精準的切割都關乎產品性能與可靠性。傳統人工對位方式難以應對微米級加工精度的嚴苛要求，而MasterAlign機器視覺系統的引入，正為這一精密工藝注入智能化基因，開啟“刀尖上的智能制造”新紀元。

現代電子膠帶模切要求輪廓精度控制在±0.05mm以內，任何偏差都可能導致貼合不良或功能失效。MasterAlign系統搭載高分辨率工業相機，配合專業光學鏡頭，可實現±0.01mm的重復定位精度。其創新的亞像素邊緣檢測算法，能夠精準識別膠帶基材的微觀紋理特征，即使在0.1mm超窄邊框的模切應用中，也能確保刀模軌跡分毫不差。良品率從92%提升至99.8%。

MasterAlign系統擁有卓越的實時響應能力。系統可在0.1秒內完成圖像采集、特征匹配和刀軌修正。當檢測到材料伸縮或張力變化時，智能補償模塊能在8ms內調整模切位置，將動態加工精度穩定控制在±0.03mm范圍內。在曲面屏OCA膠帶模切應用中，系統通過三維形變補償技術，自動修正材料延展性帶來的尺寸變化，確保每個模切產品都完美匹配設計圖紙。

在電子產品向輕薄化、高集成度演進的今天，MasterAlign機器視覺系統通過亞微米級定位精度、毫秒級響應速度和智能化品控能力，重新定義膠帶模切工藝的質量維度。作為雙翌光電科技的核心創新成果，該系統已服務全球超過200條高端產線，涵蓋消費電子、新能源、汽車制造等領域，持續踐行“成就客戶、開拓創新”的企業使命，推動中國精密制造在全球產業鏈中攀登價值高地。

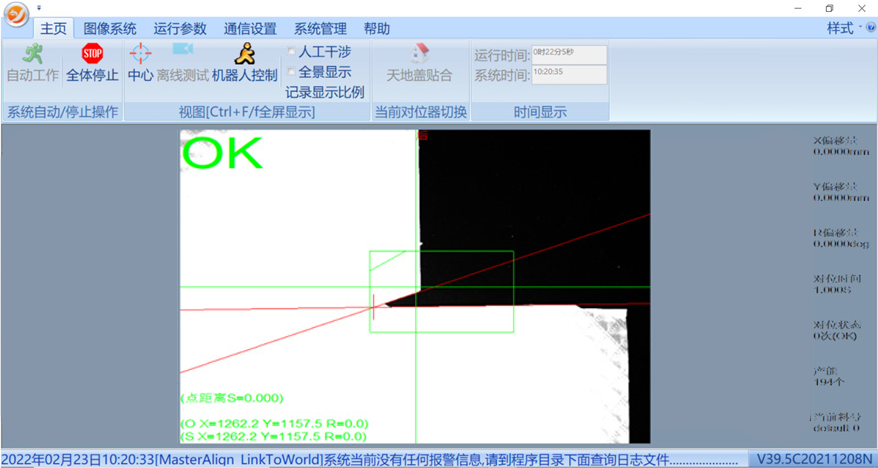

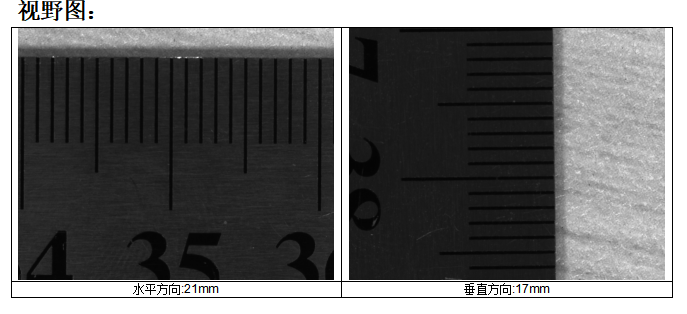

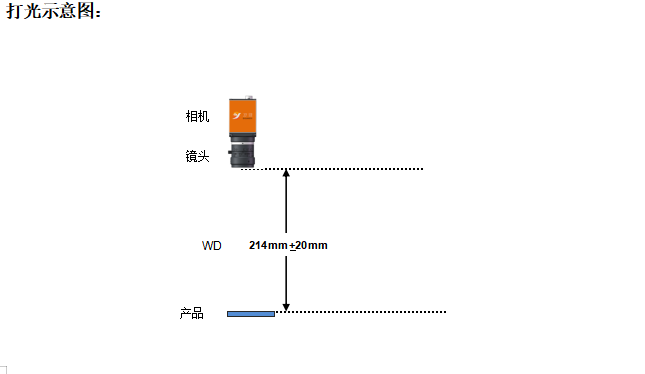

打光配置和實際Mark電拍照圖如下：

此方案適用領域為:PET薄膜、PVC薄膜、柔性扁平電纜（FFC）、柔性觸摸屏、電熱膜、地暖膜、鋁箔、銅箔等金屬箔材、光學薄膜、絕緣薄膜等軟性卷材的絲網印刷、填孔、通孔、檢測等相關工藝制造。

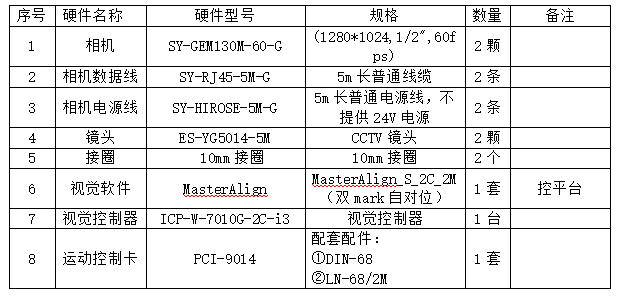

硬件配置清單如下：

深圳市雙翌光電科技有限公司有著多年的機器視覺行業經驗，在機器視覺的軟件應用領域上有著眾多成功的案例和解決方案。雙翌光電一直以來致力于機器視覺的開發、應用以及銷售，為客戶提供整體機器視覺解決方案及服務，把機器視覺技術應用到智能生產中。
