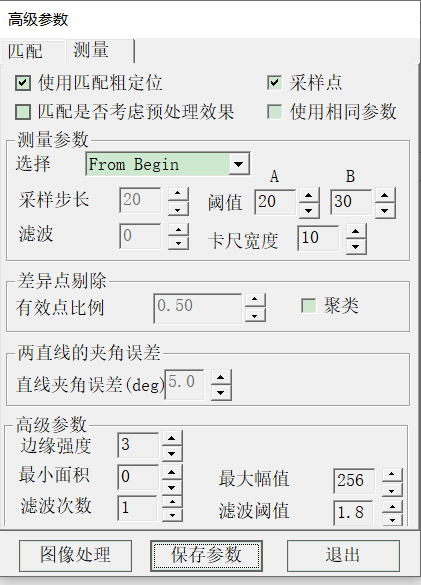

MasterAlign 卡尺抓邊工具參數介紹

使用匹配粗定位：

抓邊工具位置是否需要關聯匹配粗定位的坐標結果，默認勾選

匹配是否考慮預處理：

采用模板匹配結果來定位抓邊工具時，是否需要使用預處理后的圖像做匹配粗定位，默認不勾選

使用相同參數：

抓邊工具的閾值參數分開設定還是使用相同的參數，默認勾選

采樣步長：

卡尺工具間距，一般設置為卡尺寬度的兩倍，這樣目標邊邊緣的采樣點就不會遺漏

閾值：

黑白灰階過度的門限值，默認值20

濾波：

濾除圖像中的噪聲，默認值為0。目前這個參數不建議使用

卡尺寬度：

卡尺工具的寬度，例如卡尺寬度是10代表會在是個像素點的寬度范圍內取到一個有效點。默認值為10

有效點比例：

有效點的上限值，默認值為0.5

聚類：

該功能不建議使用，默認為不勾選

直線夾角誤差：

直線夾角誤差（與90比較）的上限

邊緣強度：

周圍象素灰度有階躍變化的那些象素的集合，例如設置為3代表軟件會用相鄰3個像素的灰階進行比較得出一個像素跳變的像素點。這種方式求出的像素跳動點相對穩定一下。默認值為3

濾波次數：

執行濾波的次數，默認值為1

濾波強度：

執行濾波的強度，默認值為1.8，值越小濾波強度越大

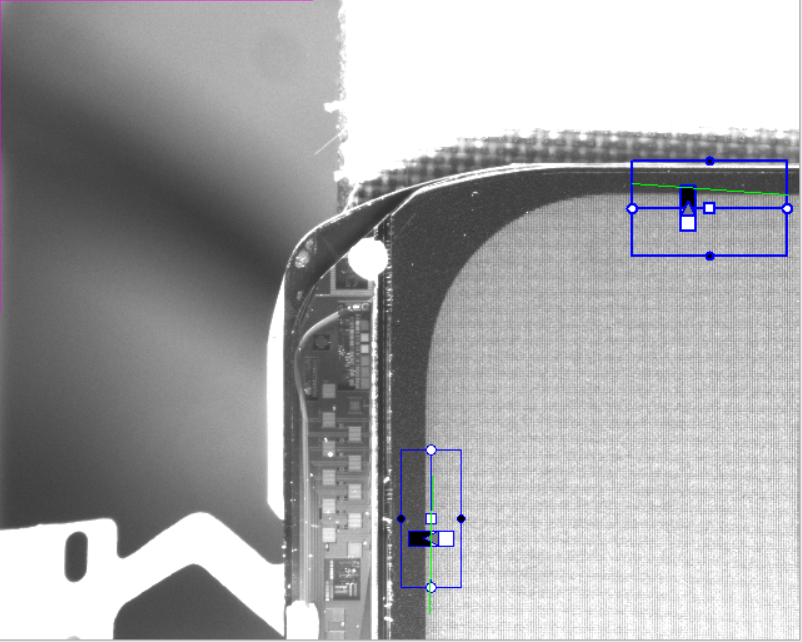

原始抓邊結果：

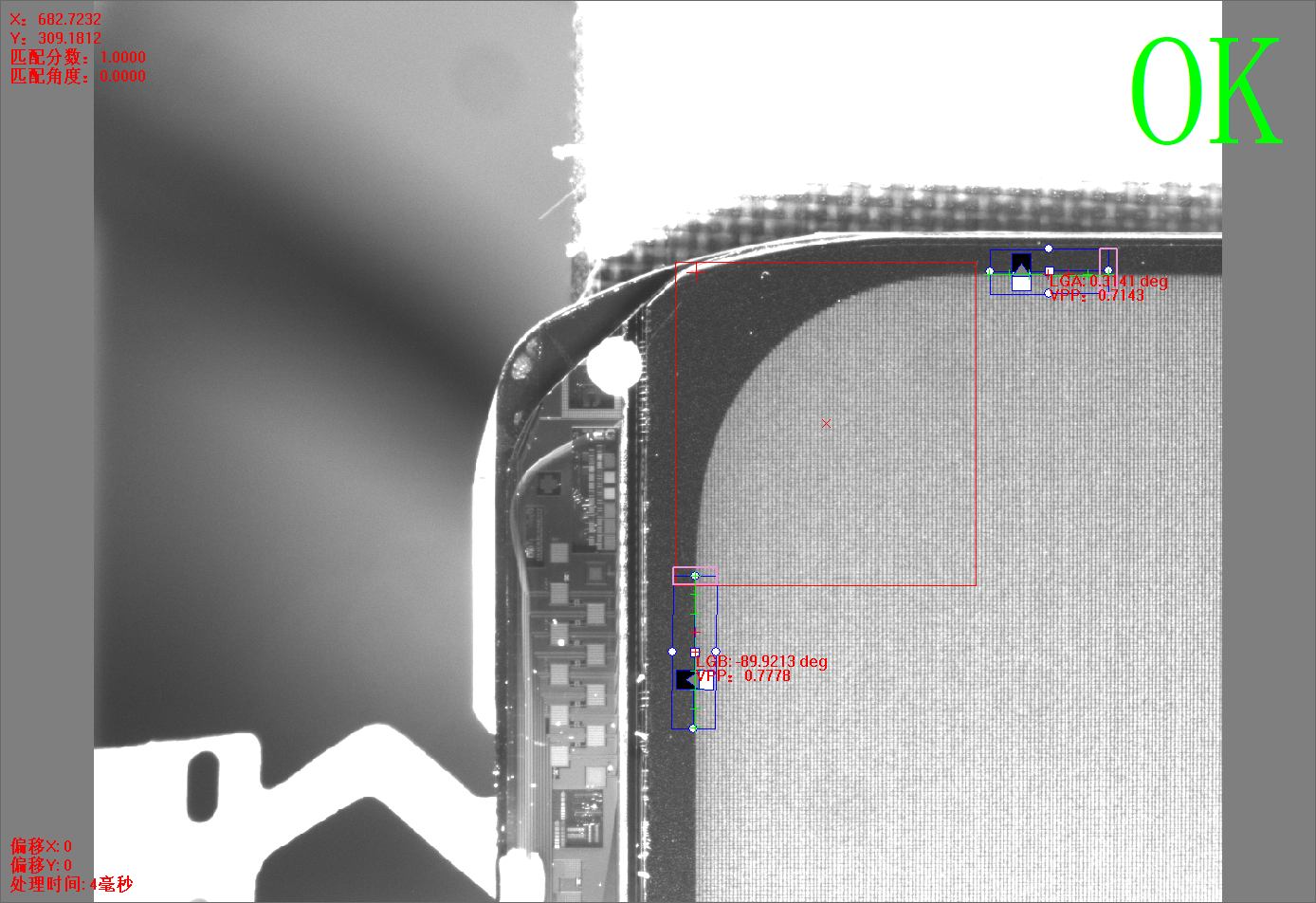

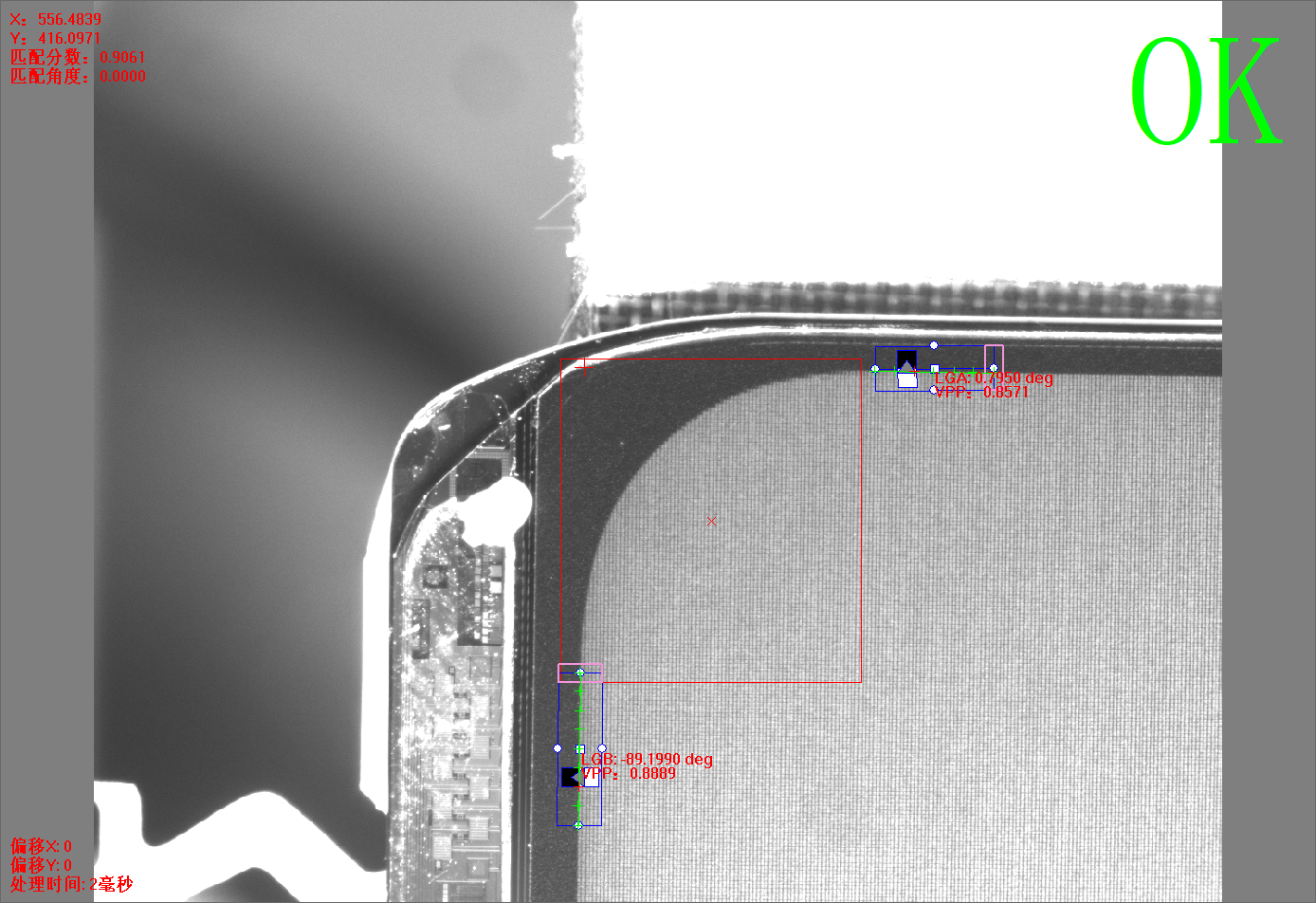

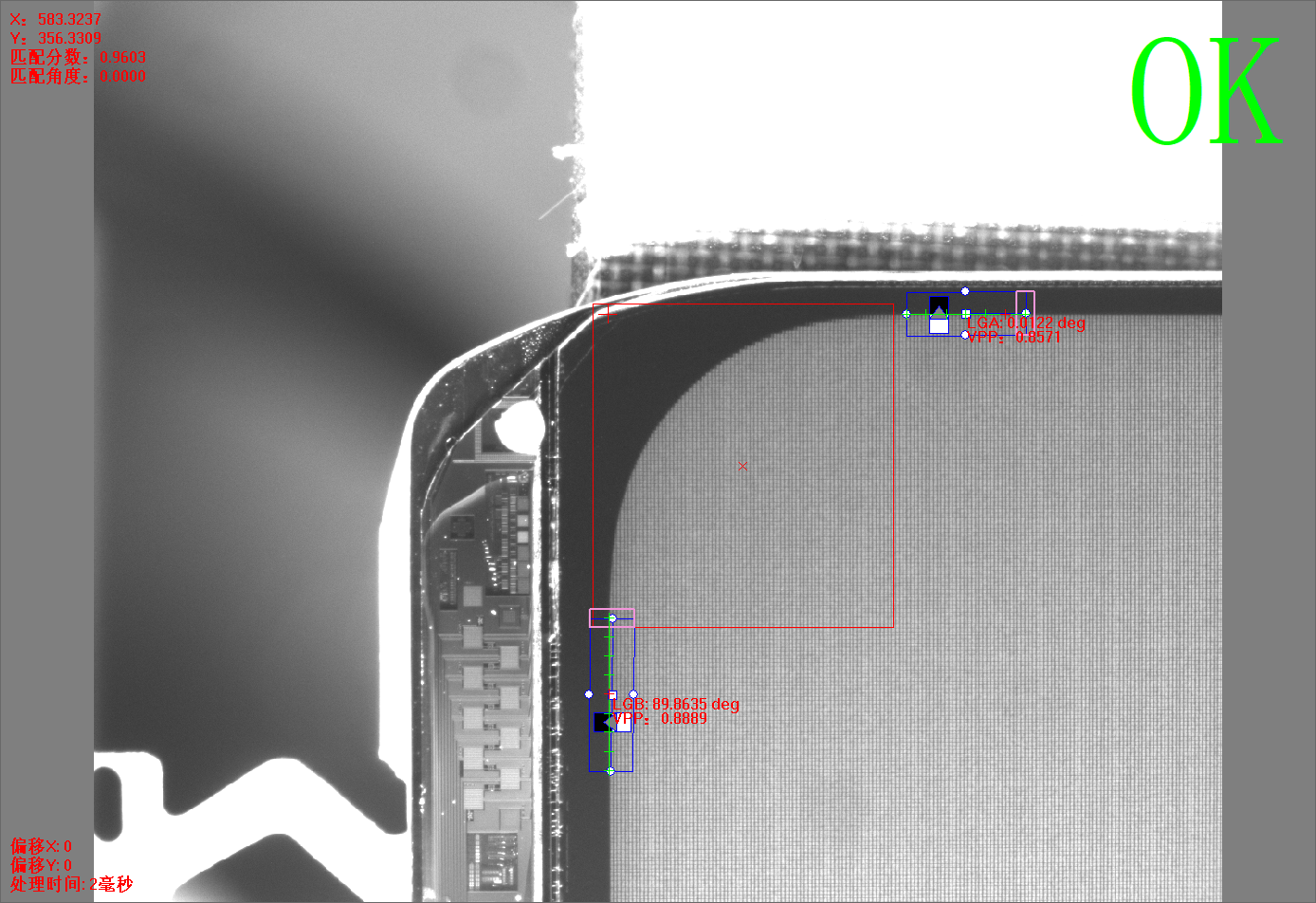

調整為卡尺的抓邊結果:
